Comfee MPPDB-12HRN7-QB6G1 User Manual

Hinweis: Sobald die Abluftschlauchsatz und der verstellbare
Fensterschieber vorbereitet sind, wählen Sie eine der folgenden
drei Installationsmethoden.

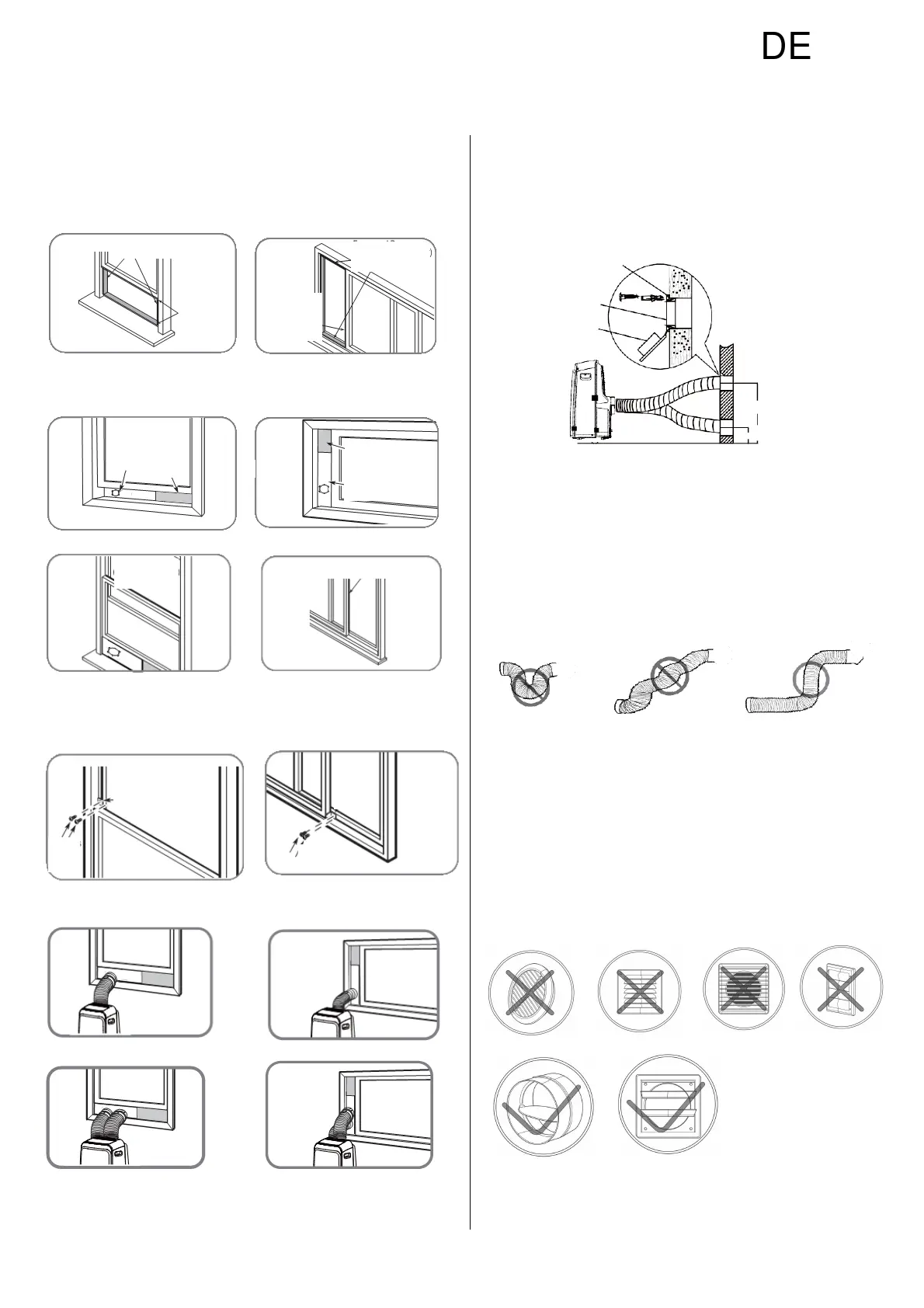

Typ 1: Hängefensterinstallation oder Schiebefensterinstallation
(optional)
1. Schneiden Sie die klebenden Schaumstoffdichtungsbänder A
und B auf die richtige Länge zu und befestigen Sie sie wie
abgebildet am Fensterflügel und am Rahmen.
2. Setzen Sie den Fensterschiebersatz in die Fensteröffnung ein.
3. Schneiden Sie die nicht klebenden Schaumstoffdichtungsbänder
C entsprechend der Fensterbreite zu. Setzen Sie die Dichtung
zwischen Glas und Fensterrahmen ein, um zu verhindern, dass
Luft und Insekten in den Raum gelangen.
4. Falls gewünscht, montieren Sie die Sicherungshalterung mit
2 Schrauben wie abgebildet.
MODELL A
MODELL B
5. Stecken Sie den Fensterschieberadapter in die Bohrung des
Fensterschieber.
Typ 2: Wandmontage (optional)
1. Schneiden Sie für den Wand-Abluftadapter B ein 125 mm (4,9
Zoll) großes Loch in die Wand.
2. Befestigen Sie den Wand-Abluftadapter B mit den vier im
Lieferumfang enthaltenen Ankern und Schrauben an der Wand.
3. Verbinden Sie den Abluftschlauchsatz (mit dem
Wand-Abluftadapter A) mit dem Wand-Abluftadapter B.
Erweiterungsdübel-Position
Wand-
Abluftadapter B
Adapterkappe
Hinweis: Mit der
Adapterkappe wird das
Loch abgedeckt, wenn das
Gerät nicht verwendet wird.
Hinweis: Um eine einwandfreie Funktion zu gewährleisten,
dürfen Sie den Schlauch NICHT überdehnen oder
verbiegen. Achten Sie darauf, dass sich kein Hindernis um
den Luftauslass des Abluftschlauches (im Bereich von 500
mm) herum befindet, damit die Abluftanlage
ordnungsgemäß funktioniert. Alle Abbildungen in diesem
Handbuch dienen nur der Erläuterung. Ihr tatsächliches
Klimagerät kann sich etwas unterscheiden. Es gilt die
tatsächliche Form.
Schaumstoffdic
htung A
(Klebend)
oder
Fensterschieber B
(falls
erforderlich)
Fensterschieber B
(falls erforderlich)
Schaumstoff
dichtung A
(Klebend)
oder
Fensterschieber B
(falls
erforderlich)
Fensterschie
ber B
(falls
erforderlich)
Fenstersc
hieber A
oder
Schaumstoffdichtung
C
(nicht klebend)
Schaumstoffdi
chtung C
(nicht
klebend)
oder
2
Schraub
en
2 Schrauben
Sicherheit
shalterung
Sicherheitshalterung
oder
oder
Fenstersc
hieber A
max 120cm oder 47 Zoll
min 30cm oder 12 Zoll
18
DE
Hinweis: Beziehen Sie sich für die Verwendung
des Lüftungsgitters / der Lüftungsklappe, die
auf dem Markt erhältlich sind, auf die folgenden
Schilder, um eine ausreichende Luftströmung-
srate sicherzustellen
