11

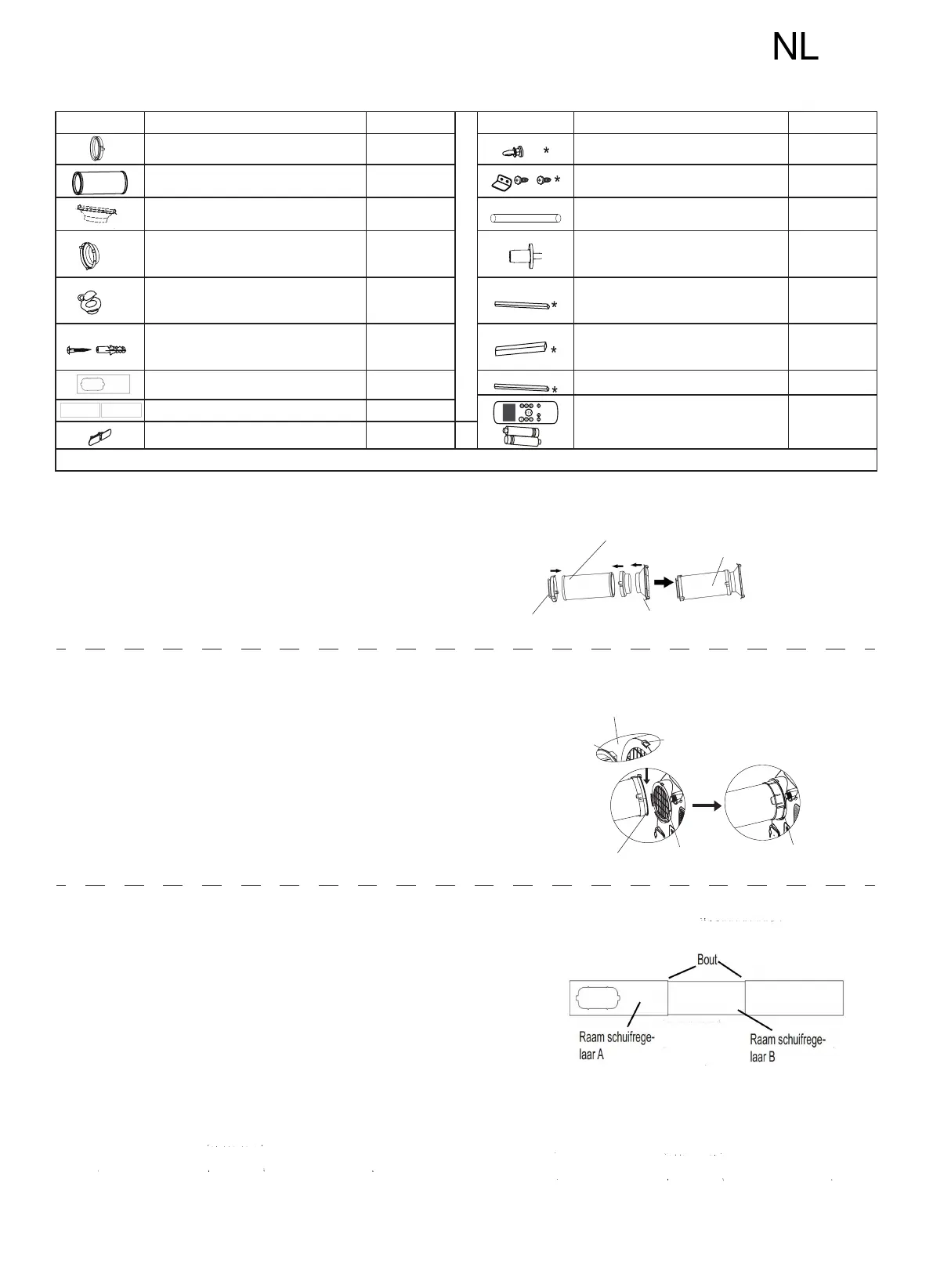

│Installatie
Onderdeel Beschrijving Aantal Onderdeel Beschrijving Aantal
Apparaat adapter 1 st Bout 1 st
Uitlaatslang 1 st Beveiligingsbeugel en schroef 1 setjes
Raam schuifregelaar adapter 1 st Afvoerslang 1 st
Muur uitlaat adapter A (enkel voor
wandinstallatie)
1 st
Afvoerslang adapter (alleen voor pomp
verwarmingsmodus)
1 st
Muur uitlaat adapter B(met dop) (enkel
voor wandinstallatie)
1 st Schuimstof dichting A (Klevend) 2 st
Schroef en anker (enkel voor wandin-
stallatie)
4 setjes Schuimstof dichting B (Klevend) 2 st
Raam schuifregelaar A 1 st
Schuimstof dichting C (Niet-klevend) 1 st
Afstandsbediening en Batterij 1 setjes
Raam schuifregelaar B 1 st
Netsnoer Gesp 1 st
OPMERKING: Items met * zijn optioneel. Het ontwerp kan lichtjes variëren.
Raam Installatie Kit
Stap Een: Voorbereiden van de montage van de Uitlaatslang. Druk de
uitlaatslang in de raamschuif adapter en eenheid adapter, klem automatisch
door de elastische gespen van de adapters.
Uitlaatslang
Uitlaatslang
samenstel
Duw in
Apparaat
adapter
Raam schuifre-
gelaar adapter
Stap Twee: Installeer het uitlaatslang samenstel op het apparaat.
Plaats de adapter van het uitlaatslang samenstel in de onderste groef van
de luchtuitlaat van het apparaat terwijl de haak van de adapter in lijn ligt met
de opening van de luchtuitlaat en schuif het uitlaatslang samenstel naar
beneden in de richting van de pijl voor installatie.
Zorg ervoor dat de haak van de adapter is
uitgelijnd met de gatzitting van de luchtuitlaat.
Gatzitting
adapter
Onderste groef
Zorg ervoor
dat de adapter
in de onderste
groef van de
luchtuitlaat
geplaatst werd.
Haak
Stap Drie: De verstelbare raam schuifregelaar voorbereiden
1. Afhankelijk van de grootte van je raam, pas je de raam schuifregelaar
aan.
2. Als er twee raam schuifregelaars vereist zijn omwille de lengte van het
raam, gebruik je de bout om de raam schuifregelaars vast te maken
nadat ze op de juiste lengte werden ingesteld.
3. Voor sommige modellen, als de lengte van het raam drie raam schuifre-
gelaars vereist (optioneel), gebruik je twee bouten om de raam schuifre-
gelaars vast te maken nadat ze op de juiste lengte werden ingesteld.
