51COMPRAG Schraubenkompressoren F-Serie
2.6 Elektro-Schaltplan

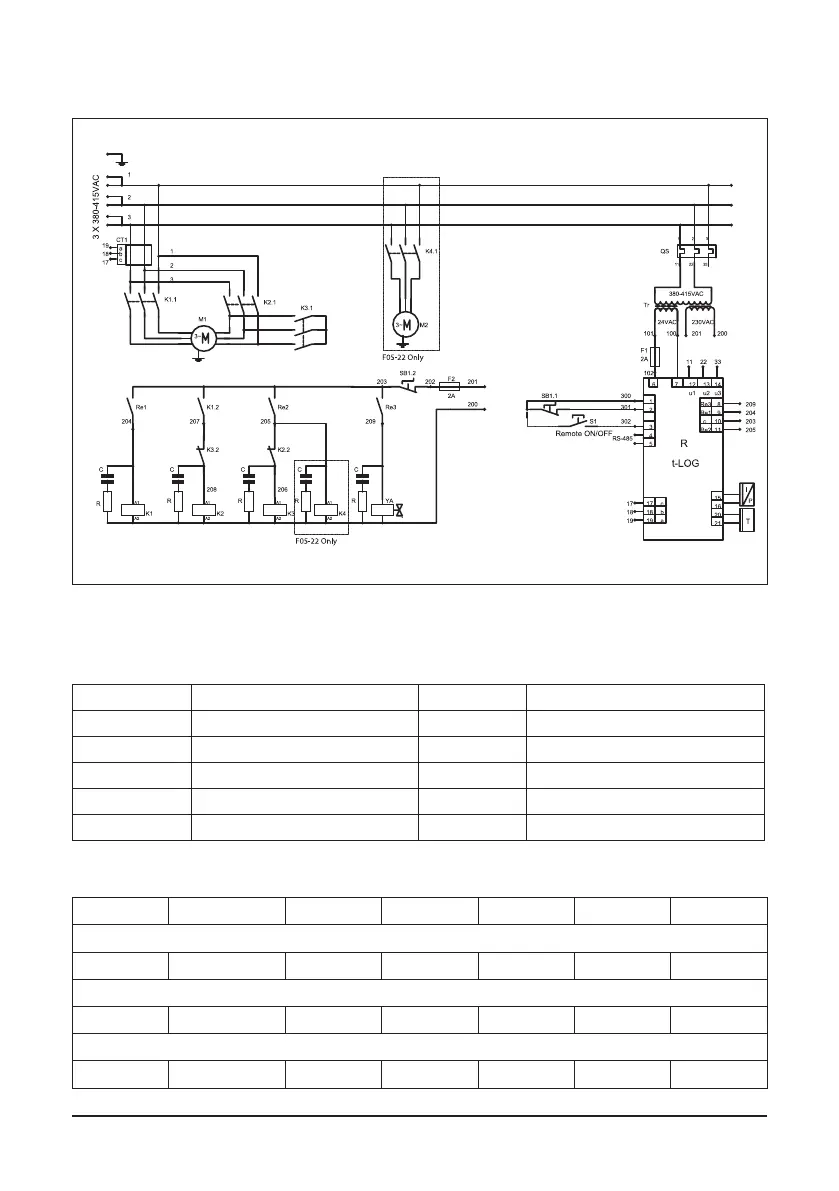

Bild 2.6 Elektro-Schaltplan F05.. – F22.., FR05.. – FR22.., FRD05.. – FRD22.*
*Elektro-Schaltplan für RDX in der zugehörigen Dokumentation.
Hauptkomponenten
К1, K2, К3, К4 Schütz YA Elektromagnetventil
М1 Elektromotor R Steuerung
Т Temperatursensor I/P Drucksensor
SB Not-Aus CT1 Transformator
F1, F2 Sicherung TR Transformator
М2 Lüftermotor QS Automatischer Leistungsumschalter
2.7 Elektrische Anschlusswerte
Spannung (V) Frequenz (Hz) A07.. A11.. A15.. A18.. A22..
Material - Kupfer. Kabelquerschnitt (mm²)
380 / 400 50 6 6 6 10 10
Sicherung (A)
380 / 400 50 35 35 35 40 50
Motorüberlastrelais (A)
380 / 400 50 15,5 12,7 16,7 20,2 23,7
