57COMPRAG Schraubenkompressoren F-Serie
Die Kabellänge darf 25 Meter nicht überschreiten. Raumtemperatur muss unter 40°C lie-
gen. Das Kabel muss eine Feuerfeste Ummantelung haben. Es muss ein Not-Aus-Schalter in
Reichweite des Kompressors vorhanden sein, um die Stromverbindung notfalls zu trennen.
Der Kompressor muss in jeder Phase geerdet und geschützt sein,
um Kurzschlüsse und andere Fehler zu vermeiden.
Das Stromkabel muss am Kompressor angeschlossen werden.

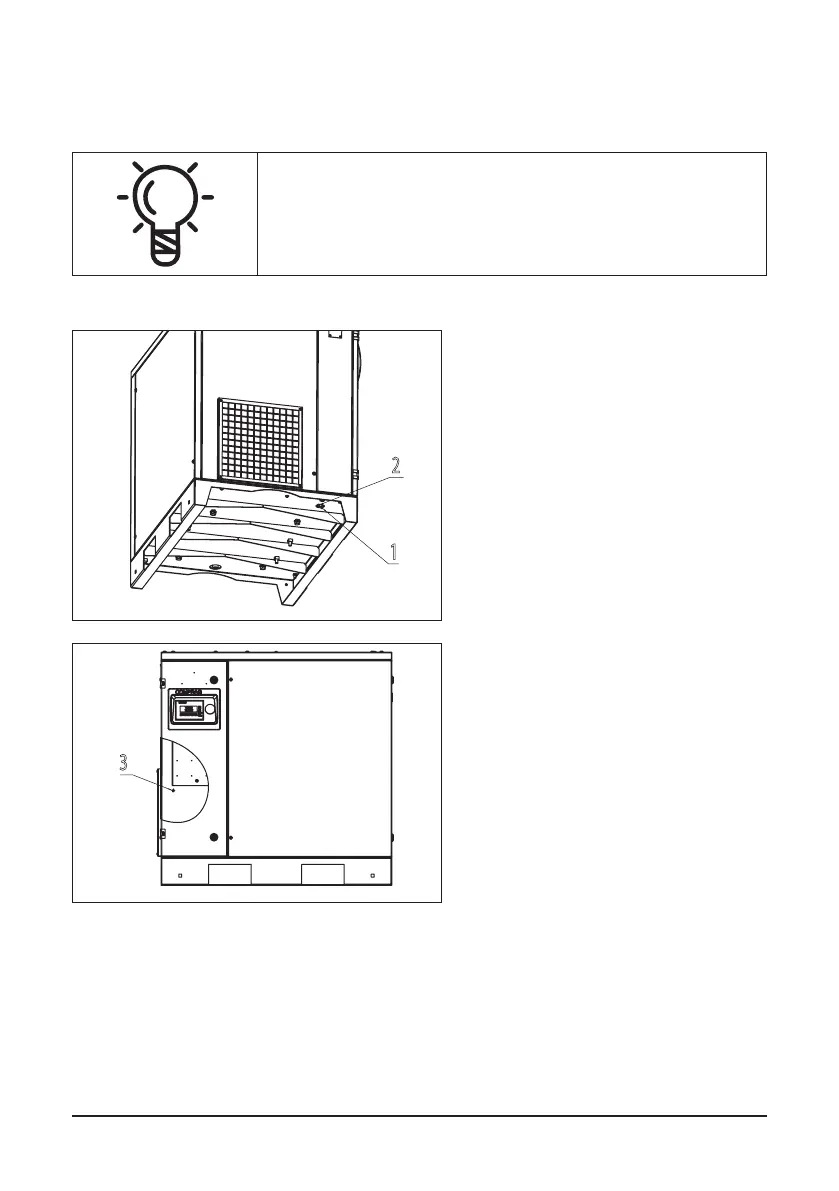

Bild 3.5.1 Stromkabelverbindung
Entfernen Sie das rechte Seitenpanel,
führen Sie das Stromkabel durch Öff-
nung (1) und in Steckplatz (2). Verbinden
Sie das Stromkabel mit Klemmplatz (4).
Die Erdungsader des Stromkabels muss
mit dem Erdungsbolzen (3) verbunden
werden.
1
2
3
Bild 3.5.2 Stromkabel Klemmverbindungen
