5.5 Austausch des Luftlters

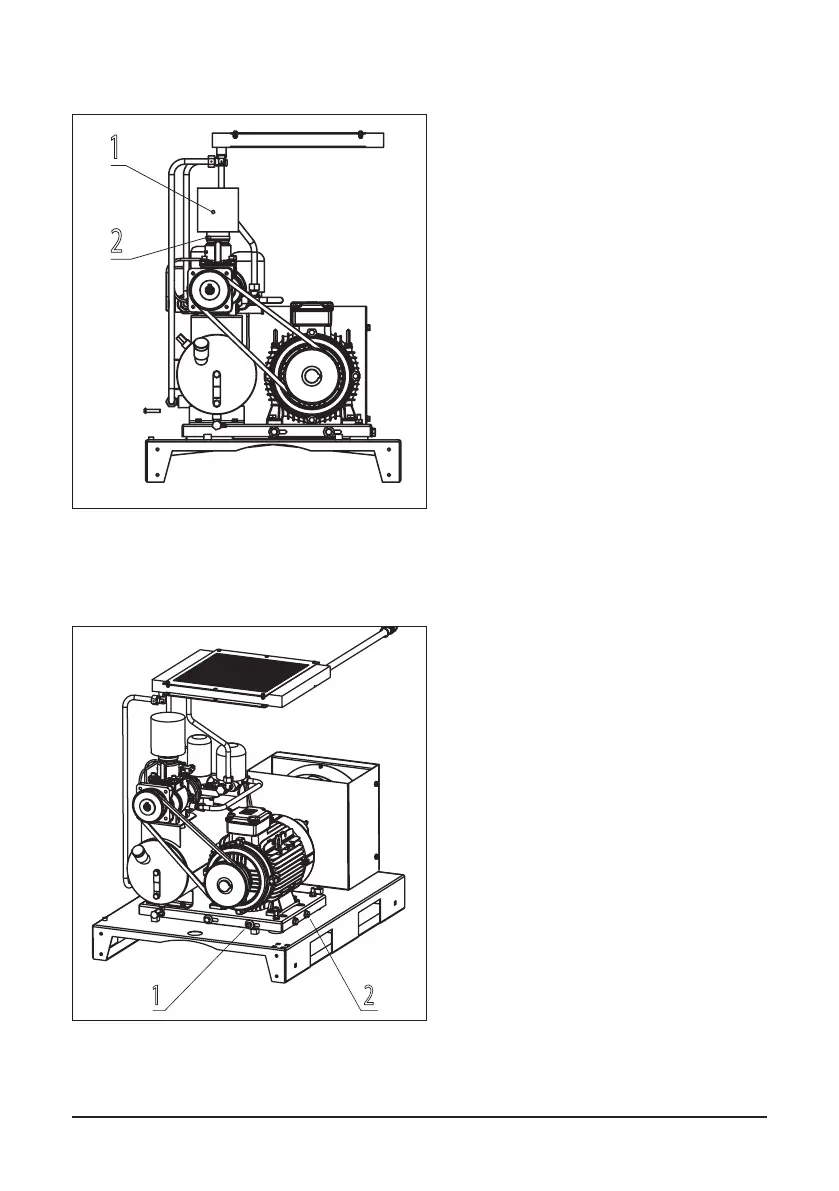

Bild 5.6 Wechsel des Antriebriemens
Bild 5.5 austausch des Luftlters
Öffnen Sie das linke Seitenpanel und
entfernen Sie die Schelle (2). Sie können
den verschmutzten Luftlter und die Be-
festigungsschelle sicher demontieren.
Nun setzen Sie den Filter ein und xieren
Ihn erneut.
5.6 Wechsel des Antriebriemens
Öffnen Sie das linke Seitenpanel, lösen
Sie die 4 Schrauben (3), die die Konsole
des Schraubenblocks schützen mit jeweils
2 Umdrehungen . Dann Lösen Sie die 2
Bolzen des Motors (2) und die zugehörigen
Muttern (1) an der Spannvorrichtung des
Riemens mithilfe eines Schraubenschlüs-
sels. Entfernen Sie die alten Riemen von
der Riemenscheibe und installieren Sie
die Neuen. Nach der Installation mit der
richtigen Spannkraft (siehe Abschnitt 5.3
Überprüfung des Antriebriemens) müs-
sen die 2 Bolzen, die Muttern und die 4
Schrauben wieder angezogen werden.
Prüfen Sie die Riemenspannung bei vier
Betriebsstunden des Kompressors mithilfe
von Abschnitt 5.3.
