92 Версия 1.4
3.5 Подключение к электропитанию
Местные правила остаются применимы, если они более
строгие, чем приведенные ниже значения. Возможно придется
использовать кабели с большим сечением, чем те, которые
указаны.
1
2

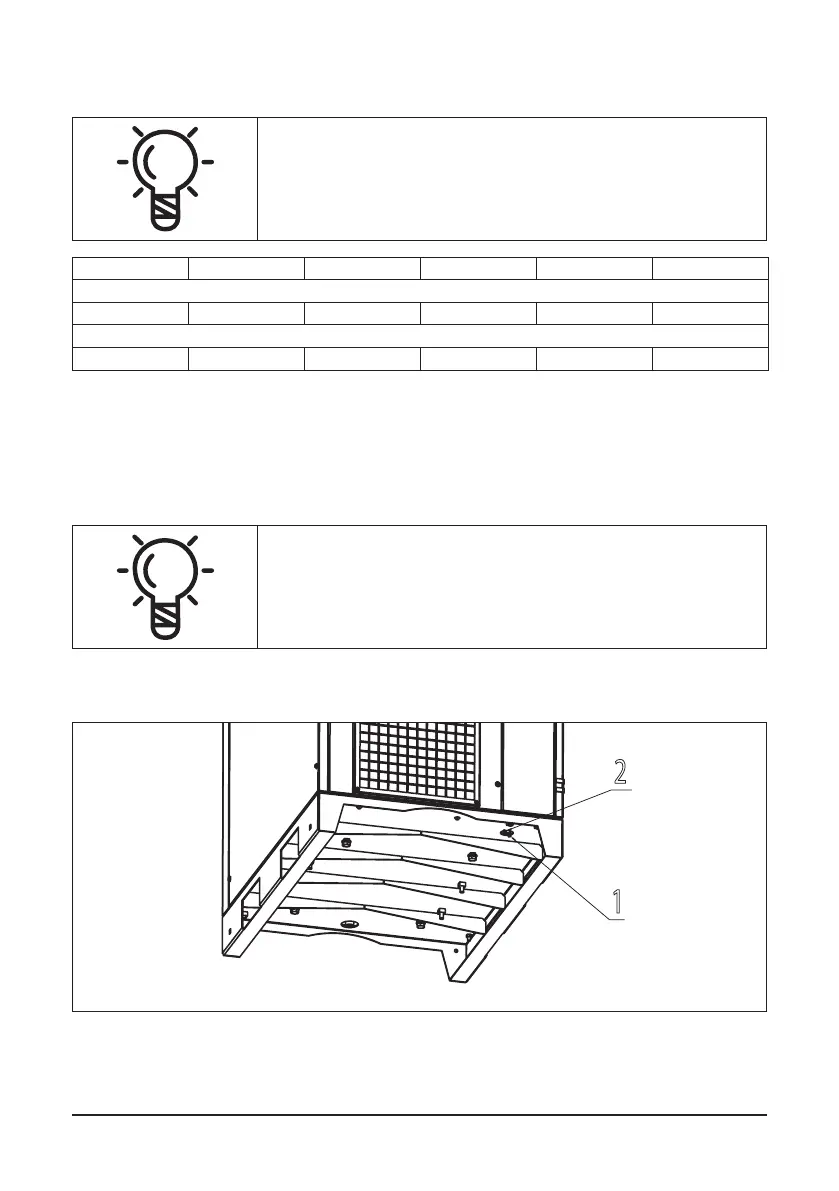

Рис. 3.5.1. Подвод силового кабеля
Приведенное сечение кабеля применимо при следующих условиях: макс. длина кабеля 25м,
макс. значение температуры окружающей среды 40С, кабель в свободном воздухе или в
канатной дорожке, падение напряжения не должно превышать 5% от номинального значения.
Использовать кабели изготовленные по ГОСТ 22483-2012(IEC 60228:2004). Компрессор
подключен к электропитанию через выключатель с предохранителем и заземлен.
Компрессор должен быть заземлён и защищён то короткого
замыкания. Также примите меры для защиты от колебаний
напряжения.
Силовой кабель должен быть заведён внутрь компрессора.
F05.. F07.. F11.. F15.. F18.. F22..
Материал кабеля медь. Сечение жилы кабеля(мм²)
4 6 6 6 10 16
Предохранитель(плавкая вставка), номинал аМ(А)
25 35 35 50 63 63
Снимите левую панель и пропустите кабель сквозь специальное отверстие (1) в основании
компрессора. Затем пропустите его через пластиковый ввод (2).
