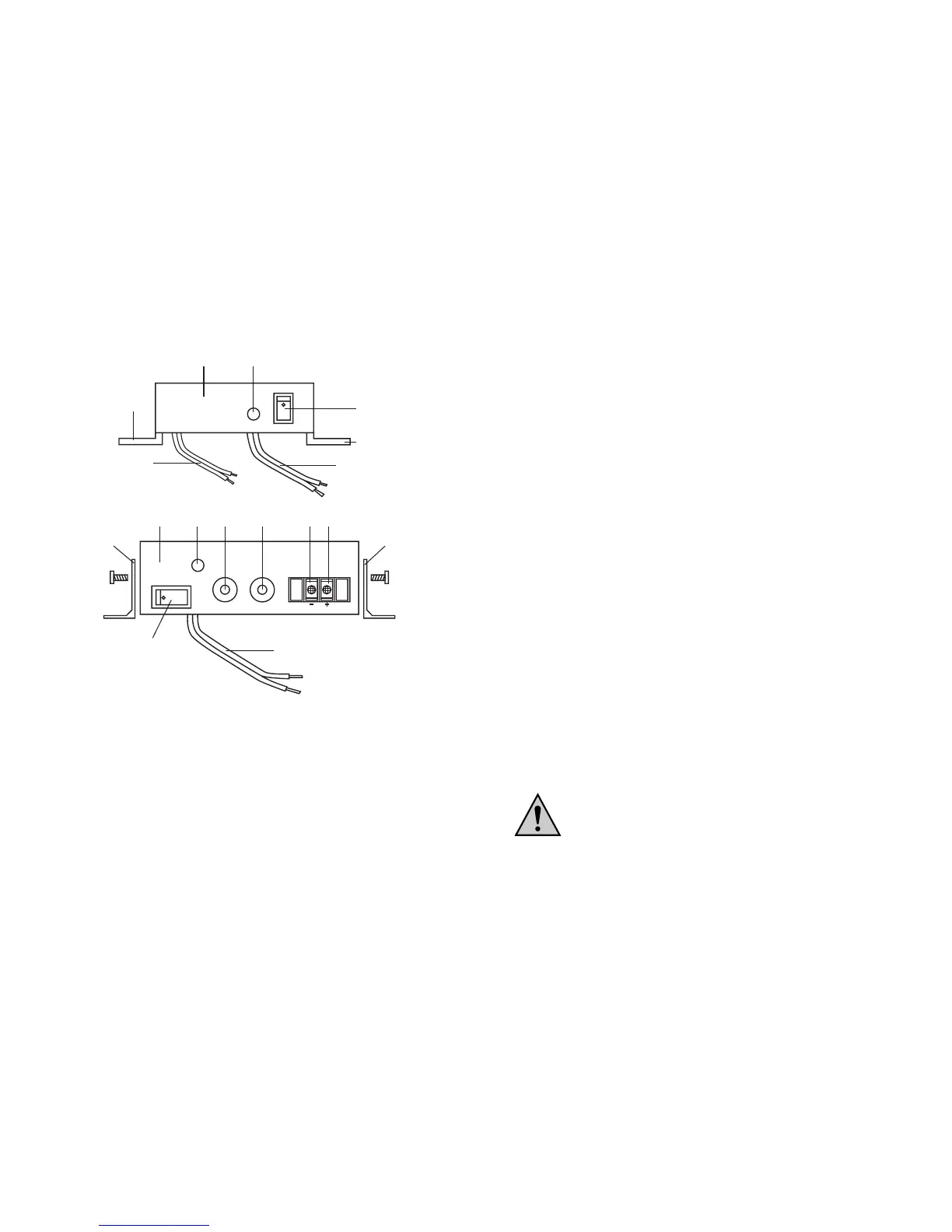

Abbildung
SDC 210
SDC
225/245
1. Eingangsleitung plus (weiß beim SDC 210, rot beim SDC 225
und 245) und minus (schwarz), offen
2. Wandler mit 2a Betriebskontrollanzeige (Led) und 2b Ein-/Aus-
schalter
3. Ausgangsleitung (210) plus (rot), offen oder Ausgangsbuchse
(225 und 245) plus (rot) oder Klemmenblock (max. 15 A nur 225
und 245)
4. Ausgangsleitung (210) minus (schwarz), offen oder Ausgangs-
buchse (225 und 245) minus (schwarz) oder Klemmenblock
(max. 15 A nur 225 und 245)
5. Befestigungswinkel (fest beim 210) zw. anschraubbar beim SDC
225 und beim SDC 245.
monteerd worden. Om voor een voldoende luchtcirculatie (koeling)
te zorgen, moet een veiligheidsafstand van ten minste 100 mm tot
aan andere apparaten, kabelkanalen/-streng enz. ingehouden wor-
den. De ventilatiespleten/koelribben mogen niet afgedekt worden
om warmtestuwing te voorkomen.
b) Aansluiting, ingebruikname
Na montage verbindt u de DC-DC-omvormer met het 24-VDC-bat-
terij-net. Let bij gebruik/aansluiting van de aangesloten accu(s) op
de aanwijzingen van de accufabrikant. De bedrijfsduur van de om-
vormer resp. het vermogen van de omvormer is uiteindelijk van de
laadtoestand en de leeftijd resp. het onderhoud (zuurstand bij lood-
zuur-accu's, poolonderhoud) van de accu(s) afhankelijk. Let er ook
op, dat u bij lage omgevingstemperaturen, dit geldt ook voor "nieu-
we" batterijen, met een capaciteitsverlies moet rekenen (bij 0 °C
ca. -25%).
Voor het aansluiten van een verbruiker handelt u als volgt: voor
aansluiting van een verbruiker/belasting verwijderd u de DC-DC-
omvormer van het batterijsysteem/van de voedingsbatterij. Aan te
raden is een inbouw van een schakelaar voor het desbetreffende
vermogen (min. 16/25/50A schakelvermogen, afhankelijk van het
omvormertype) tussen de voedingsbatterij en de adapter.
Sluit een desbetreffende verbruiker altijd in uitgeschakelde toe-
stand aan (vonkvorming). Let op een voldoende kabeldoorstro-
mingsprofiel.
De omvormer werkt uitsluitend met gelijkspanning,
een gebruik met wisselspanning op de uitgang
heeft als gevolg dat het apparaat beschadigd/verni-
eld wordt.
Let op dat tijdens gebruik de omvormer voldoende
kan ventileren, omdat deze vooral bij nominale be-
37
