14
D
Montage Paneel
MIT Tisch
9

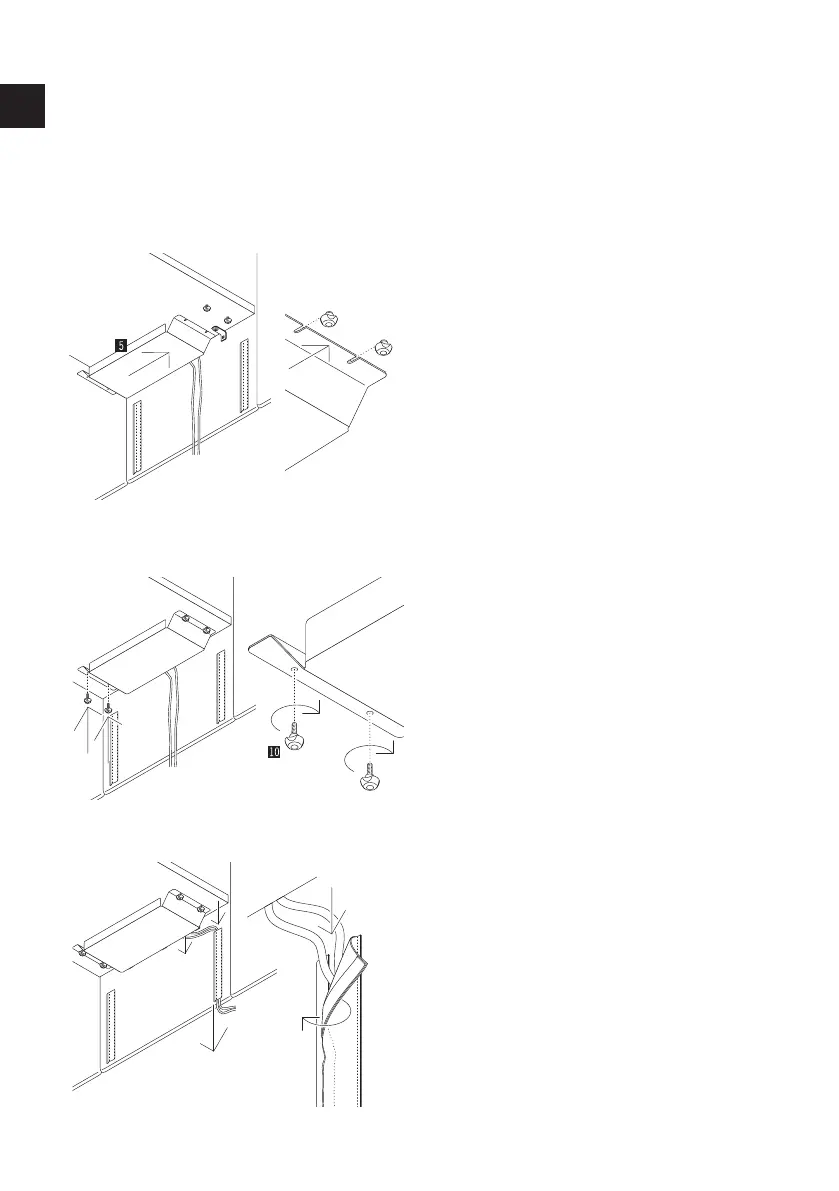

Verlegen Sie nun die Kabel mit Hilfe des
Kabelkanals (Klettveschluß) an die gewünschte
Position.
7
8
Verstauen Sie alle Kabel in der Kabelwanne
(5) und führen Sie die Enden seitlich Richtung
Panel ab.
Schieben Sie nun die Kabelwanne mit den
beiden offenen Schlitzen zwischen die beiden
Handschrauben.
Fixieren Sie die Kabelwanne jetzt mit den
beiden weiteren Schrauben und ziehen Sie alle
4 Handschrauben fest.
