SECCIÓN 02

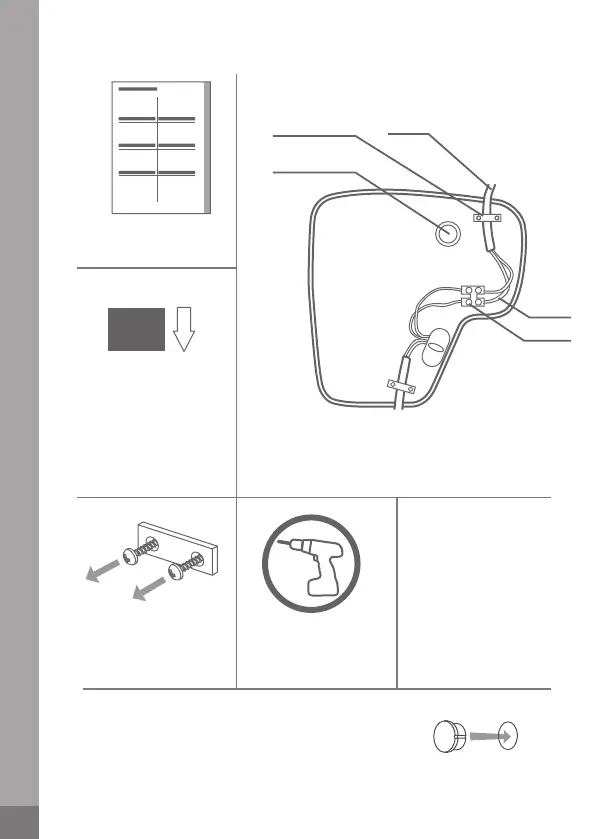

INSTALACIÓN (CON CABLE RESERVADO)
Siga las instrucciones números 1
al 6 de 'MONTAJE EN PARED'.
Para quitar la cubierta,
primero retire la pieza de
mano y desatornille los 4
tornillos de la cubierta.
Perfore un orificio del tamaño
del cable para ingresar al
punto de entrada del cable.
Tire del cable reservado a
través del orificio de entrada
y conéctelo al terminal.
Asegúrese de que haya
suficiente cable para permitir
que la unidad base se
desenganche y se destrabe
de la parte trasera, en caso
de que se requiera acceso a
las conexiones en el futuro.
1.
2.
5.3.
6.
4.
Open
Parte trasera del soporte del secador de pelo
Vuelva a atornillar la cubierta frontal en su lugar y cubra el
orificio del tornillo con la cubierta del tornillo.
OFF
O
N
Abrazadera
de cable
Punto de entrada
Cable ya
existente
Terminal
Cable reservado
Desenrosque la abrazadera del
cable.
