SEKCJA 02
INSTALACJA (Z ZASTRZEŻONYM PRZEWODEM)
Postępuj zgodnie z
instrukcjami "WALL
MOUNTED" (Montaż na
ścianie), numery od 1 do 6.
Aby zdjąć pokrywę,
najpierw zdejmij rączkę i
odkręć 4 śruby z pokrywy.
Wywierć otwór w
miejscu, w którym musi
wejść kabel.

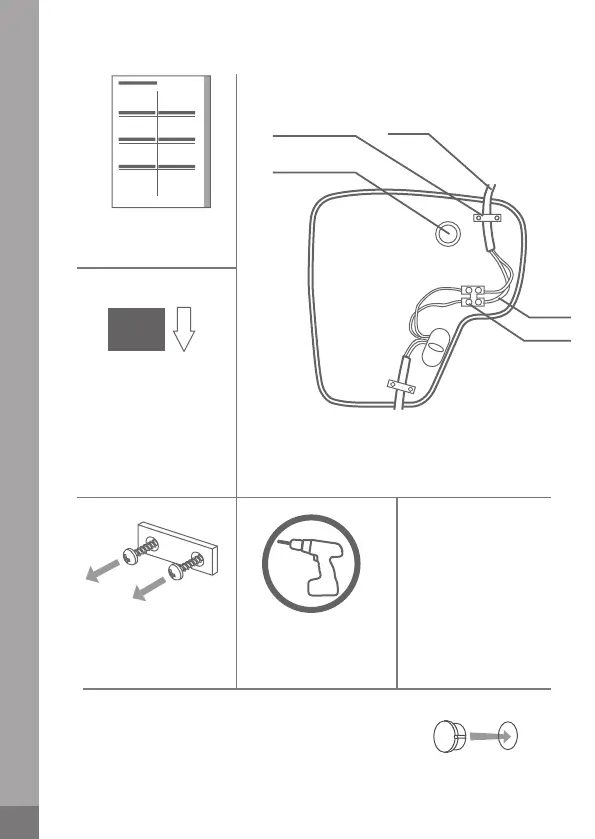

Przeciągnij zastrzeżony
przewód przez otwór
wejściowy i podłącz go
do zacisku. Upewnij się,
że jest wystarczająco
dużo kabla, aby
umożliwić odczepienie i
rozpięcie jednostki
bazowej od tyłu, gdyby
w przyszłości potrzebny
był dostęp do połączeń.
1.
2.
5.3.
6.
4.
Open
Tył uchwytu suszarki do włosów
Przykręć z powrotem przednią pokrywę na miejsce i
zakryj otwór na śrubę osłoną śruby.
OFF
O
N
Zacisk kablowy
Punkt wejścia
Istniejący
przewód
Zacisk
Zarezerwowany przewód
Odkręć zacisk kablowy.
