Utilizzo della funzione di test automatico
Per utilizzare la funzione di test automatico, attenersi alla procedura seguente.
1. Collegare la PSU a una fonte di alimentazione CA e posizionare l’indicatore di alimentazione, situato sul retro
della PSU, su On (I).
2. Premere il pulsante di test automatico sul lato del connettore modulare della PSU.
3. Se il pulsante si illumina di verde e la ventola si attiva per un istante, il test è superato.
4. Se il pulsante si illumina di rosso o rimane spento, contattare il servizio di assistenza CORSAIR per ulteriore
supporto tecnico.
Installazione dell’alimentatore AX1600i
Fase A: Sostituzione di un alimentatore già esistente
Se si sta creando un sistema nuovo, andare alla Fase B.
1. Scollegare il cavo di alimentazione CA dalla presa a muro o l’UPS e dall’alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte le altre periferiche.
3. Seguire le istruzioni riportate nel manuale dello chassis per disinstallare l’alimentatore già in uso.
4. Andare alla Fase B.
Fase B: Installazione dell’alimentatore AX1600i di CORSAIR
1. Assicurarsi che il cavo di alimentazione CA dell’alimentatore non sia collegato.
2. Seguire le istruzioni riportate nel manuale dello chassis e installare l’alimentatore utilizzando le viti fornite.
3. Il cavo di alimentazione principale a 24 pin dispone di un meccanismo scollegabile a 4 pin che consente l’uso di una
presa a 24 pin o a 20 pin sulla scheda madre.
A. Se la scheda madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24
pin direttamente dall’alimentatore alla scheda madre.
B. Se la scheda madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24
pin e collegare il cavo a 20 pin alla scheda madre senza collegare il connettore a 4 pin.
4. Connettere il cavo a 8 pin +12V (EPS12V) alla scheda madre.
A. Se la scheda madre è dotata di una presa a 8 pin +12 V, collegare il cavo a 8 pin direttamente alla
scheda madre.
B. Se la scheda madre è dotata di una presa a 4 pin, è necessario scollegare i 4 pin dal cavo a 8 pin e collegare il
cavo a 4 pin direttamente alla scheda madre.
5. Connect the peripheral cables, PCI-Express cables, and SATA cables.
A. Connect the peripherals cables to your hard drive and CD-ROM/DVD-ROMpower sockets.
B. Connect the SATA cables to your SATA SSD or hard drive’s power sockets.
C. Connect the PCI-Express cables to the power sockets of your PCI-Expressvideo cards if required.
D. Connect the peripheral cables to any peripherals requiring a small 4-pin connector.
E. Make sure all the cables are tightly connected. Be sure to save any unused modular
cables for future component additions.
6. Connect the AC power cord to the power supply and turn it on by pushing the switch to the ON position
(marked with “I”).
Utilizzo di CORSAIR Link
™
con l’alimentatore AX1600i
Prima di poter monitorare la nuova PSU con CORSAIR Link
™
è necessario collegare l’alimentatore a un
header USB interno mediante il cavo USB.

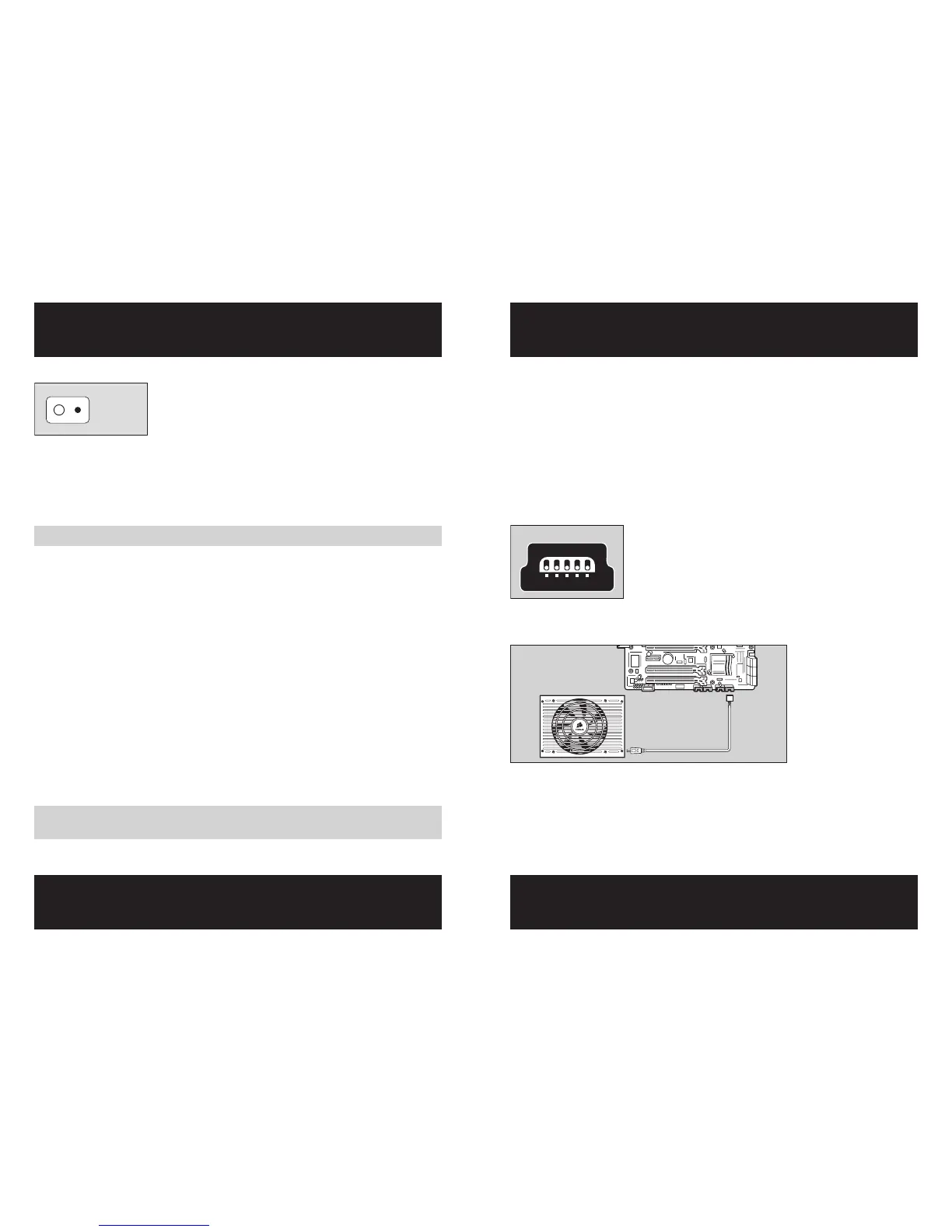

1. Collegare un’estremità del cavo USB alla PORTA USB dell’AX1600i, mostrata nell’immagine:
2. Collegare l’altra estremità del cavo USB a un header USB standard della scheda madre. Consultare il manuale della
scheda madre per maggiori informazioni su ubicazione e compatibilità.
3. Scaricare il software CORSAIR Link Dashboard da www.corsair.com e seguire le istruzioni.
USB COMM PORT
SELF-TEST
NOTA: il test automatico non funzionerà con i cavi CC collegati!
Avvertenza: I 4 pin scollegabili dal connettore principale a 24 pin non sono un connettore “P4” o “+12V”. Il loro
utilizzo al posto di un connettore “P4” o “+12V” può provocare gravi danni.
