Corsair AX860i User Manual

AXi SERIES
™
AXi SERIES
™
45 46
niveles mínimos de voltaje necesarios para el cumplimiento de la especificación son:
13,4 V para raíles de +12 V, 5,74 V para el raíl de +5 V y 3,76 V para el raíl de 3,3 V.
• Protección contra picos de corriente (OCP)
La fuente de alimentación AXi Serie incluye una OCP en los raíles de 3,3 V, 5 V y 12 V. La
OCP asegura que la salida de los raíles de voltaje de CC se mantenga dentro de niveles
seguros. La fuente de alimentaciónpuede configurarse como una solución OCP de raíl
único o con múltiples raíles.
• Protección frente a recalentamiento (OTP)
La OTP asegura que la fuente de alimentación se apague cuando la temperatura
interna alcanza un nivel determinado. Este aumento de la temperatura suele deberse a
una sobrecarga de corriente interna o un fallo en el ventilador.
• Protección frente a cortocircuitos (SCP)
Un cortocircuito se define como cualquier impedancia de salida menor a 0,1 ohmios.
Entre otras funciones, la SCP asegura que su fuente de alimentación se apague si ocurre
un cortocircuito entre los raíles de 3,3V, 5 V y 12 V y cualquier otro raíl, o con la toma
a tierra. También se asegura de que la unidad o los componentes de su PC no sufran
ningún daño en caso de cortocircuito.
Características técnicas de la fuente de alimentación
• 200 mm (ancho) x 86 mm (alto) x 150 mm (fondo) (AX1200i)
• 160 mm (ancho) x 86 mm (alto) x 150 mm (fondo) (AX760i, AX860i)
• Tiempo medio entre fallos (MTBF): 100 000 horas
Contenido del paquete
• Fuente de alimentación AXi Series de Corsair
• Juego de cables modulares
• Manual del usuario
• Cable de alimentación de CA
• Abrazaderas
• Tornillos de montaje
• Etiqueta Corsair
• Bolsa de transporte
• Cable de interfaz digital Corsair Link™
• USB Dongle Corsair Link™
COMM PORT
SELF TEST
COMM PORT
SELF TEST

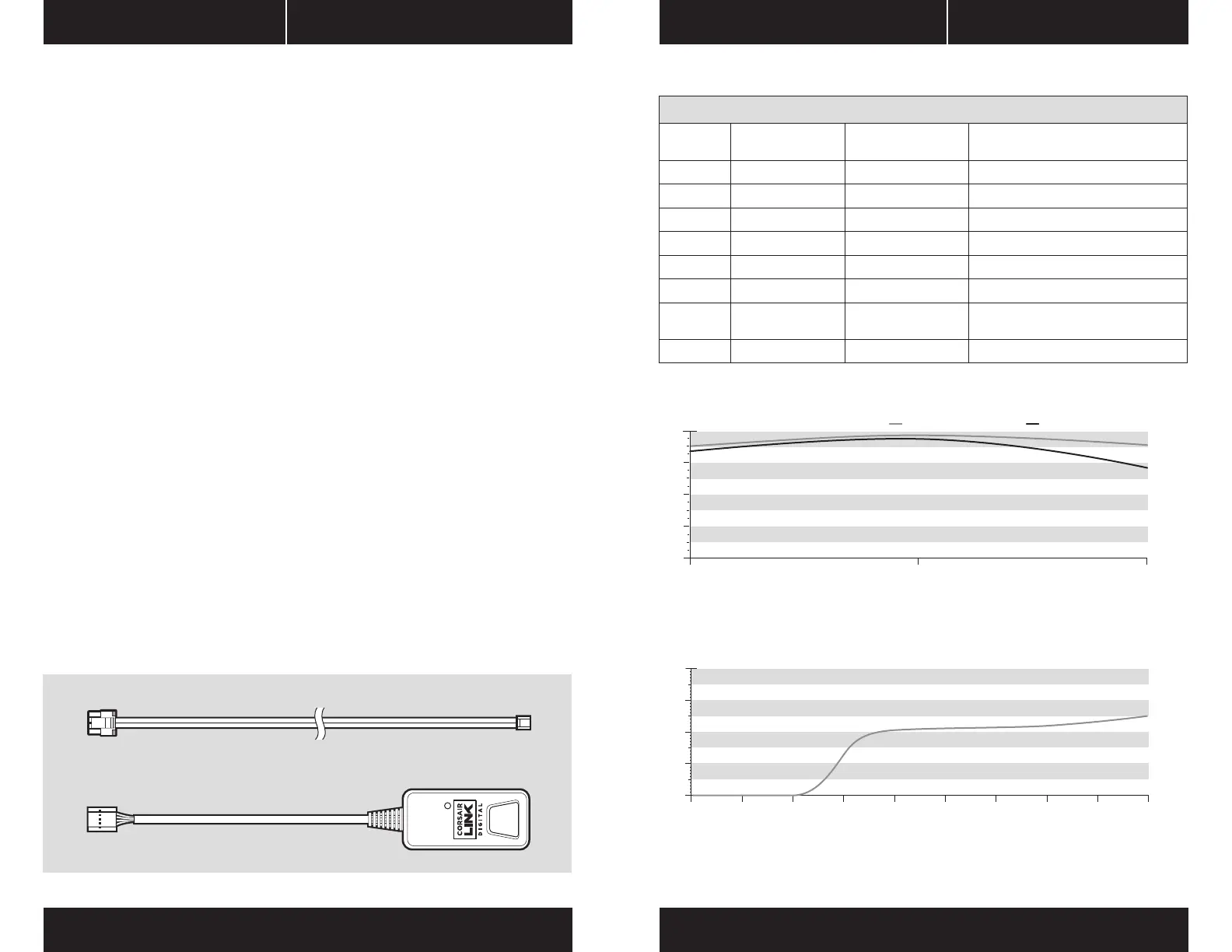

Cable de interfaz digital Corsair Link™
USB Dongle Corsair Link™
Configuración de cables Corsair
AX1200i
Cantidad Longitud Conector/Cable
1 610mm ± 10mm 1 Cable ATX 24 PATILLAS (20+4)
2 650mm ± 10mm 1 Cable EPS/ATX12V 8 PATILLAS (4+4)
6 600mm ± 10mm 1 Cable PCI-E 8 PATILLAS (6+2)
3 700mm ± 10mm 4 CABLE SATA (4 SATA)
1 850mm ± 10mm 4 CABLE SATA (4 SATA)
3 750mm ± 10mm 4 Cable periférico (4 PATILLAS)
2 101mm ± 5mm 1
Cable para unidad de disco flexible
(4 PATILLAS)
1 800mm ± 10mm 1 Cables PMBUS (4 PATILLAS)
Corsair AX1200i eficiencia de la fuente de alimentación
Corsair AX1200i fuente de alimentación ruido de ventilador curva
RUIDO DE VENTILADOR (dB)
SISTEMA DE CARGA (vatios)
SYSTEM LOAD
% EFICIENCIA
ENTRADA 230Vac
ENTRADA 115Vac
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%
RUIDO DE VENTILADOR (dB)
SISTEMA DE CARGA (vatios)
SYSTEM LOAD
% EFICIENCIA
ENTRADA 230Vac ENTRADA 115Vac
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%

Corsair AX860i Specifications

General

Efficiency	92 %
Total power	860 W
Power factor	0.99
Input current	6 - 12 A
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Combined power (+12V)	859.2 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	125 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	71.6 A
Max output current (-12V)	0.8 A
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Maximum input current (@110V)	+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
On/off switch	Yes
Product color	Black
Number of fans	1 fan(s)
Cabling type	Fully-Modular
Motherboard power connector	24-pin ATX
Floppy drive power connector	2
Number of SATA power connectors	12
PCI Express power connectors (6+2 pin)	6
Peripheral (Molex) power connectors (4-pin)	8
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	28.7 dB
Certification	cTUVs, TUV, CB, CE, FCC, CCC, RCM, GOST-R, KC, IRAM, BSMI
80 PLUS certification	80 PLUS Platinum
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Package weight	4000 g

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
Weight	3290 g
