• Превосходная система стабилизации напряжения постоянного тока
Благодаря цифровым технологиям модель AXi серии обеспечивает невероятную
стабильность электропитания при любых нагрузках, а также автоматически
компенсирует перепады напряжения выходного кабеля постоянного тока, что
гарантирует надежную стабилизацию напряжения постоянного тока без шума и
колебаний, а также позволяет избежать нестабильности в работе преобразователя,
наблюдающейся у традиционных блоков питания.
• Низкий уровень шума и колебаний выходного напряжения постоянного тока
Блок питания AXi серии использует индивидуальные стабилизаторы постоянного
тока для шин питания 3.3, 5 и 12 В, а также вторичное синхронное детектирование,
с применением МОП-транзисторов, которые обеспечивают меньшие потери по
сравнению с традиционными схемами детектирования на выходе. Улучшенная
4-слойная печатная плата с модульным разъемом гарантирует лучший уровень
замыкания через землю, более низкое сопротивление и незначительные перепады
напряжения. Все это, в сочетании с оптимизацией дорожек и современными
технологиями фильтрации, помогает минимизировать шум и колебания.
• Меньше компонентов, больше надежности
Система цифрового управления блока питания AXi серии позволяет избавиться от
большого количества традиционных компонентов, используемых в более традиционных
блоках питания, обеспечивая компактное и надежное решение и экономя достаточно
места для дополнительных функций, например отслеживания параметрических данных в
режиме реального времени или управления электропитанием.
Для удобства пользователей
• Полностью модульная кабельная система
Полностью модульная низкопрофильная кабельная система обеспечивает
максимальную гибкость при сборке или модернизации ПК, а также оптимальный
обдув внутри корпуса. Вы можете использовать только те кабели, которые вам
действительно нужны, практически исключая спутывание проводов и максимально
увеличивая производительность системы охлаждения ПК.
• Переключатель самодиагностики
Пользователь может убедиться в работоспособности блока питания до установки при
помощи переключателя самодиагностики, который подтверждает наличие всех шин
постоянного тока и нормальное функционирование вентилятора.
Безопасность и защита
• Защита от превышения напряжения (OVP)
Система защиты от превышения напряжения для шин постоянного тока 12, 5 и 3.3
В необходима для соответствия техническим характеристикам ATX. Система OVP
отключает блок питания, если выходное напряжение постоянного тока превышает
предел, установленный производителем блока питания. Минимальный уровень
напряжения, необходимый для соответствия требованиям, составляет 13,4 В для шин
+12 В, 5,74 В для шин +5 В и 3,76 В для шин 3,3 В.
• Защита от превышения силы тока (OCP)
Блок питания AXi серии оснащен защитой от превышения силы тока для шин 3,3 В,
5 В и 12 В. Система OCP гарантирует, что выходное напряжение постоянного тока
на шинах питания не выходит за пределы безопасных рабочих значений. Блок
питания AXi серии можно настроить для работы с одинарной шиной питания или с
несколькими шинами.
• Защита от превышения температуры (OTP)
Защита от превышения температуры гарантирует, что блок питания будет отключен,
если внутренняя температура достигнет заданного значения. Как правило, это
происходит в результате внутренней перегрузки или неисправности вентилятора.
• Защита от короткого замыкания (SCP)
Короткое замыкание возникает, если значение выходного полного сопротивления
опускается ниже 0,1 Ом. Помимо прочего, система SCP гарантирует, что блок
питания будет отключен, если шины питания 3,3 В, 5 В и 12 В закорочены на другую
шину питания или на землю. Система также гарантирует, что блок питания и другие
компоненты ПК не будут повреждены в результате короткого замыкания.
Технические характеристики блока питания
• Размеры: 150 мм (Ш) x 86 мм (В) x 200 мм (Д) - (5,9'' x 3,4'' x 7,8'') (AX1200i)
• Размеры: 150 мм (Ш) x 86 мм (В) x 160 мм (Д) - (5,9'' x 3,4'' x 7,0'') (AX760i, AX860i)
Среднее время безотказной работы: 100 000 часов
Комплектация
• Блок питания Corsair AXi Series
• Набор модульных кабелей
• Руководство пользователя
• Кабель питания переменного тока
• Стяжки для кабелей
• Монтировочные болты
• Наклейка Corsair на системный блок
• Сумка
• Интерфейсный кабель Corsair Link™ Digital.
• USB-адаптер Corsair Link™
COMM PORT
SELF TEST
COMM PORT
SELF TEST

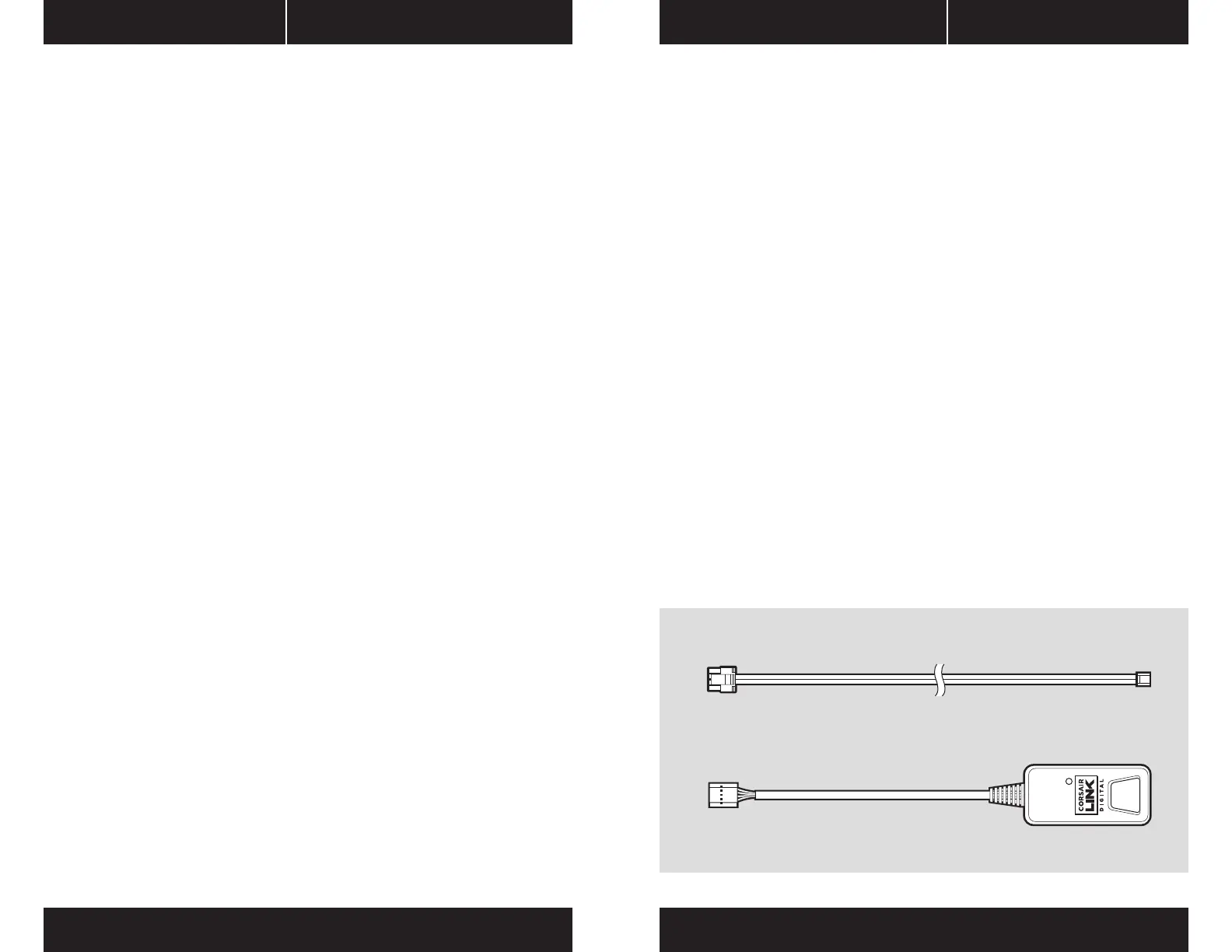

Интерфейсный кабель Corsair Link™ Digital.
USB-адаптер Corsair Link™

Corsair AX860i Specifications

General

Efficiency	92 %
Total power	860 W
Power factor	0.99
Input current	6 - 12 A
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Combined power (+12V)	859.2 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	125 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	71.6 A
Max output current (-12V)	0.8 A
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Maximum input current (@110V)	+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
On/off switch	Yes
Product color	Black
Number of fans	1 fan(s)
Cabling type	Fully-Modular
Motherboard power connector	24-pin ATX
Floppy drive power connector	2
Number of SATA power connectors	12
PCI Express power connectors (6+2 pin)	6
Peripheral (Molex) power connectors (4-pin)	8
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	28.7 dB
Certification	cTUVs, TUV, CB, CE, FCC, CCC, RCM, GOST-R, KC, IRAM, BSMI
80 PLUS certification	80 PLUS Platinum
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Package weight	4000 g

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
Weight	3290 g
