Corsair AX860i User Manual

AXi SERIES
™
AXi SERIES
™
57 58
Использование функции самодиагностики
Для использования функции самодиагностики следуйте инструкциям ниже.
1. Подключите блок питания к источнику переменного тока и приведите переключатель
питания на задней стороне блока питания в положение Вкл. (I).
2. Нажмите кнопку самодиагностики на панели модульного разъема БП.
3. Если кнопка загорается зеленым, а вентилятор ненадолго разгоняется, можно приступать!
4. Если кнопка загорается красным или не загорается совсем, обратитесь в службу
клиентской поддержки Corsair для получения технической поддержки.
Установка блока питания AXi серии
Шаг А. Извлечение старого блока питания
Если вы собираете новую систему, перейдите к шагу Б.
1. Отсоедините шнур питания переменного тока от настенной электрической розетки
или ИБП, а также от имеющегося блока питания.
2. Отсоедините все кабели, подводящие питание к видеокарте, материнской плате и
прочим периферийным устройствам.
3. Следуя указаниям руководства по эксплуатации системного блока, демонтируйте блок
питания.
4. Перейдите к шагу Б.
Шаг Б. Установка блока питания Corsair AXi Series
1. Убедитесь, что кабель переменного тока блока питания не подключен.
2. Следуя указаниям руководства по эксплуатации системного блока, установите блок
питания и закрепите приложенными винтами,
3. Основной 24-контактный кабель питания оснащен съемным 4-контактным
механизмом, благодаря чему обеспечивается совместимость как с 24-контактными,
так и с 20-контактными разъемами на материнских платах.
a. Если на материнской плате имеется 24-контактный разъем, к ней можно напрямую
подключить 24-контактный основной кабель питания от блока питания.
b. Если материнская плата оснащена 20-контактным разъемом, следует отсоединить
4-контактный кабель от 24-контактного разъема и затем подключить
20-контактный кабель к материнской плате, не подключая 4-контактного разъема.
4. Подключите 8-контактный кабель +12 В (EPS12V) к материнской плате.
a. Если материнская плата оснащена 8-контактным штепсельным разъемом
+12 В, следует подключить кабель с 8-контактным разъемом непосредственно к
материнской плате.
b. Если материнская плата оснащена 4-контактным разъемом, следует отсоединить
4-контактный кабель от 8-контактного разъема и затем подключить этот
4-контактный кабель непосредственно к материнской плате.
ПРЕДУПРЕЖДЕНИЕ. Съемный 4-контактный разъем кабеля с 24-контактным основным
разъемом не является разъемом типа "P4" или "+12В". Его использование вместо разъема
типа "P4" или "+12В"" может вызвать серьезные неполадки.
COMM PORT
SELF TEST

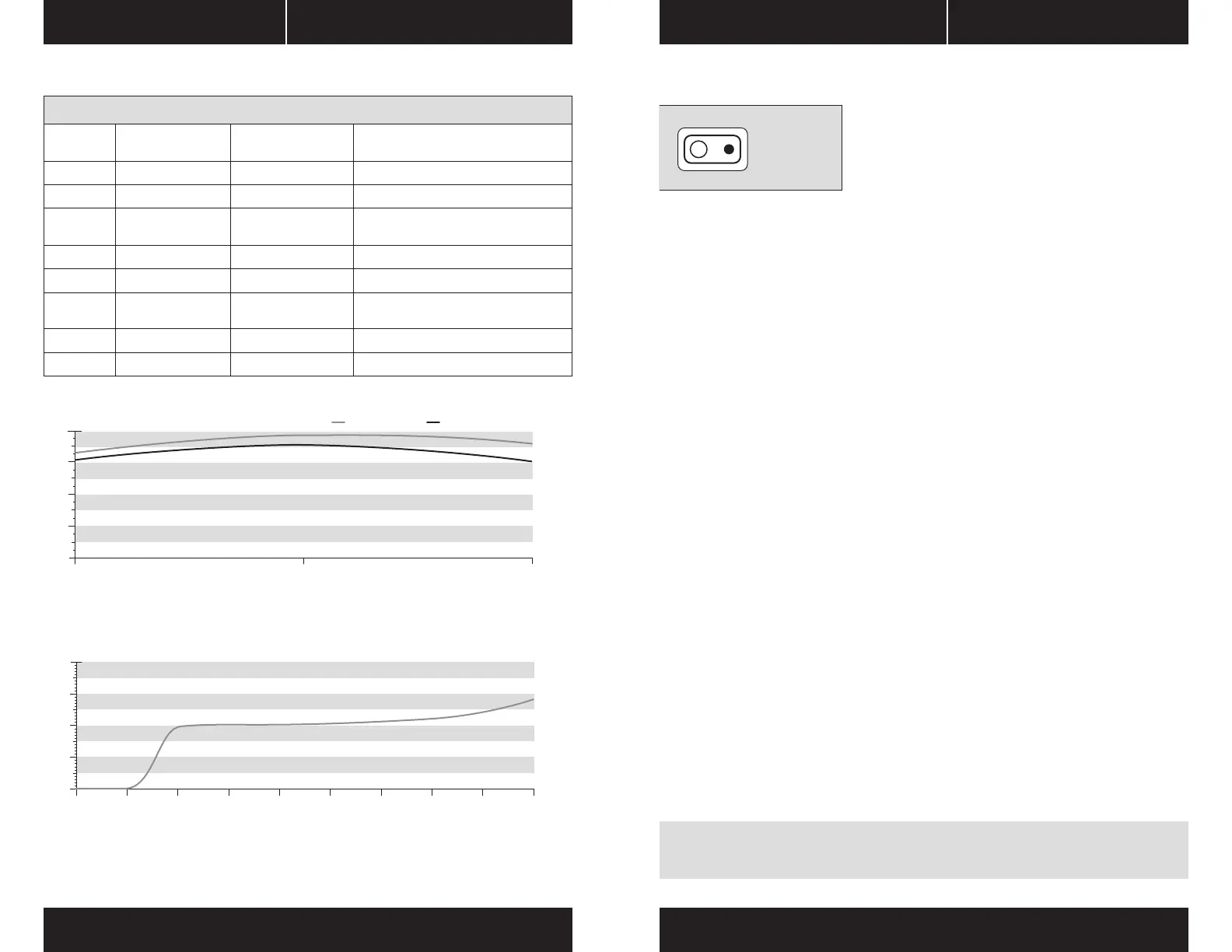

Конфигурация кабелей Corsair
AX760i
Кол-во Длина Разъемов/Kабель
1 610mm ± 10mm 1
Кабель ATX 24-контактный (20+4)
2 650mm ± 10mm 1
Кабель EPS/ATX12V 8-контактный (4+4)
6
600mm ± 10mm;
750mm ± 10mm
1
Кабель PCI-E 8-контактный (6+2)
2 700mm ± 10mm 4
КАБЕЛЬ SATA (4 SATA)
1 850mm ± 10mm 4
КАБЕЛЬ SATA (4 SATA)
2 750mm ± 10mm 4
Кабель для периферийных устройств
(4-контактный)
2 101mm ± 5mm 1
Кабель флоппи-дисковода (4-контактный)
1 800mm ± 10mm 1
Кабель PMBUS (4-контактный)
Эффективность блока питания Corsair AX760i Series
Кривая уровня шума вентилятора БП Corsair AX760i Series
УРОВНЕ ШУМА (ДБ)
СИСТЕМЫ НАГРУЗОК (ВТ)
СИСТЕМЫ НАГРУЗОК
% СЕРТИФИКАЦИЯ
ВХОД 230Vac
ВХОД 115Vac
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%
УРОВНЕ ШУМА (ДБ)
СИСТЕМЫ НАГРУЗОК (ВТ)
СИСТЕМЫ НАГРУЗОК
% СЕРТИФИКАЦИЯ
ВХОД 230Vac ВХОД 115Vac
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%

Corsair AX860i Specifications

General

Efficiency	92 %
Total power	860 W
Power factor	0.99
Input current	6 - 12 A
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Combined power (+12V)	859.2 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	125 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	71.6 A
Max output current (-12V)	0.8 A
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Maximum input current (@110V)	+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
On/off switch	Yes
Product color	Black
Number of fans	1 fan(s)
Cabling type	Fully-Modular
Motherboard power connector	24-pin ATX
Floppy drive power connector	2
Number of SATA power connectors	12
PCI Express power connectors (6+2 pin)	6
Peripheral (Molex) power connectors (4-pin)	8
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	28.7 dB
Certification	cTUVs, TUV, CB, CE, FCC, CCC, RCM, GOST-R, KC, IRAM, BSMI
80 PLUS certification	80 PLUS Platinum
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Package weight	4000 g

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
Weight	3290 g
