PARAUNCORTEALTO, Orejasde
BAJELASRUEDAS
PARA UN CORTE BAJO, LEVANTE I.AS RUEDAS

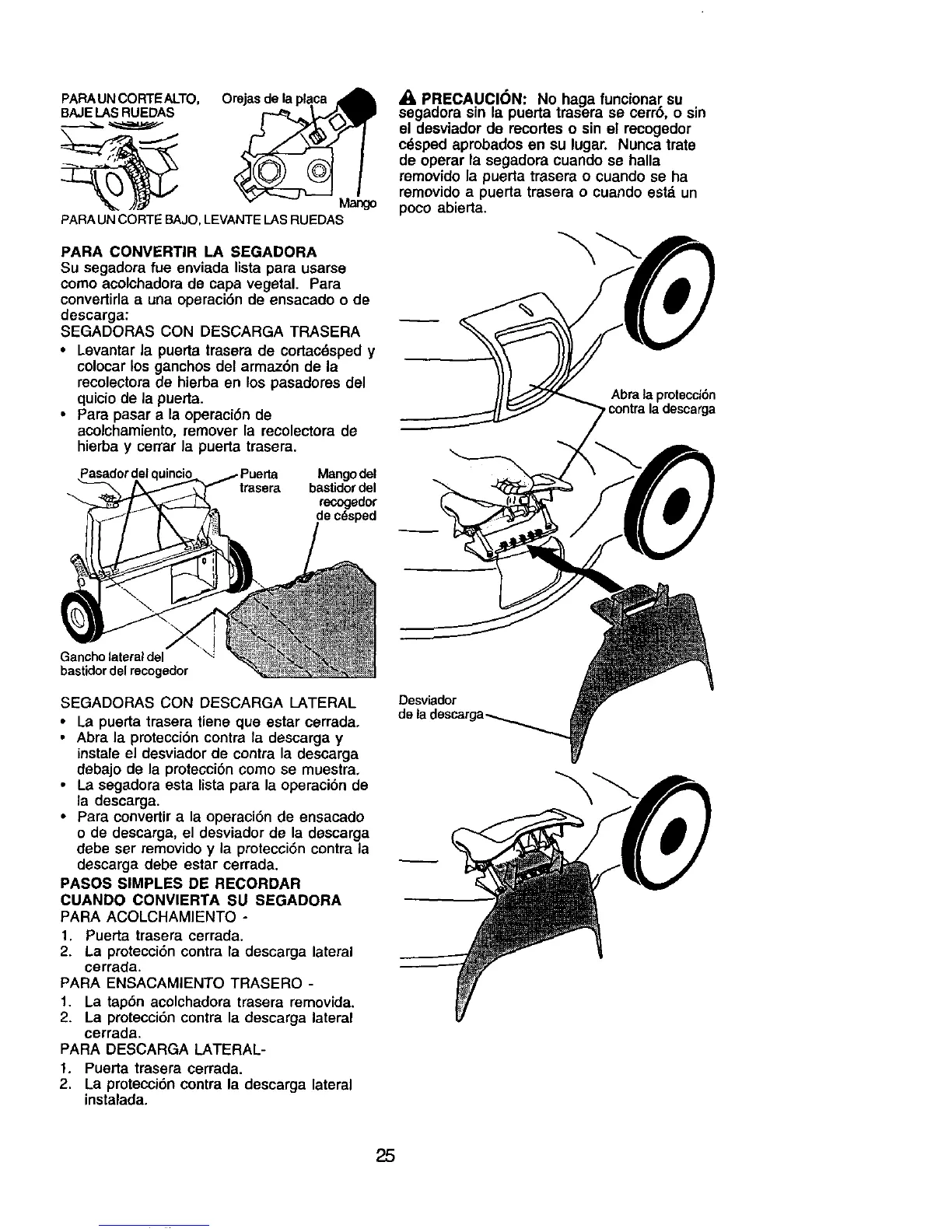

PARA CONVERTIR LA SEGADORA
Su segadora fue enviada lista para usarse
corno acolchadora de capa vegetal. Para
convertirla a una operaci6n de ensacado o de
descarga:
SEGADORAS CON DESCARGA TRASERA
• Lavantar la puerta trasera de cortac6sped y
colocar los ganchos del armaz6n de la
recolectora de hierba en los pasadores del
quiciode la puerta.
• Para pasar a la operaci6n de
acolchamiento, remover la recolectora de
hierba y cerrar la puerta trasera.
trasera
Mango del
baetidor del
r_.,ogedor
de c_sped
\
Gancholateral del
bastidor del recogedor
SEGADORAS CON DESCARGA LATERAL
• La puerta trasera tiene que estar cerrada,
• Abra la protecci6n contra la descarga y
instale el desviador de contra la descarga
debajo de la protecci6n como se muestra.
• La segadora esta lista para la operaci6n de
la descarga.
• Para convertir a la operaci6n de enaacado
o de descarga, el desviador de la descarga
debe ser removido y la protecci6n contra la
descarga debe estar cerrada.
PASOS SIMPLES DE RECORDAR
CUANDO CONVIERTA SU SEGADORA
PAPA ACOLCHAMIENTO -
1. Puerta trasera eerrada.
2. La protecci6n contra la descarga lateral
cerrada.
PARA ENSACAMIENTO TRASERO -
1. La tap6n acolchadora trasera removida.
2. La protecci6n contra la descarga lateral
cerrada.
PARA DESCARGA LATERAL-
1. Puerta trasera cerrada.
2. La protecci6n contra la descarga lateral
instalada.
A_,PR.ECAUCI(_N: No haga funcionar su
segaoora sin la puerta trasera se cerr6, o sin
el desviador de recortes o sin el recogedor
cdsped aprobados en su lugar. Nunca trate
de operar la segadora cuando se halla
removido la puerta trasera o cuando se ha
removido a puerta trasera o cuando est,. un
poco abierta.
Abra la protecci6n
contra la descarga
Desviador
