FRANÇAIS
25
Remplacer l’assemblage de la bobine
(Fig. K, L)

AVERTISSEMENT : l’utilisation
de tout accessoire non recommandé par CRAFTSMAN
avec cet appareil pourrait être dangereuse.

AVERTISSEMENT : ne pas utiliser
toute lame, tout accessoire ou toute fixation autre
que ceux recommandés CRAFTSMAN sur ce taille-
bordure. Cela peut causer une blessure grave ou des
dommagesmatériels.
Faites la recharge du fil de nylon (en vrac ou en bobine)
comme expliqué dans le présent manuel.
UTILISEZ SEULEMENT UN FIL DE NYLON ROND DE 1,65mm
(0,065po) DE DIAMÈTRE. Ne pas utiliser de fil ondulé ou
de plus gros calibre, car ils surchargeraient et feraient
surchauffer le moteur. Ce fil est disponible chez votre
détaillant local ou un centre de services autorisé.
1. Retirez la pile de l’appareil.
2. Appuyez sur les languettes de libération
19
sur le
capuchon de la bobine
18
et retirez le capuchon de la
bobine du boîtier de la bobine
10
(Figure K).
3. Pour les meilleurs résultats, remplacez la bobine par
une autre ayant le numéro de modèle CMZST065 de
CRAFTSMAN.
4. Si le levier à la base du boîtier se décroche, replacez-le
dans la bonne position avant d’insérer une nouvelle
bobine dans le boîtier.
5. Retirez la saleté et l’herbe du capuchon de la bobine et
du boîtier de la bobine.
6. Détachez l’extrémité du fil de coupe et faites entrer le fil
dans l’œillet.
7. Prenez la nouvelle bobine et poussez-la sur le bossage
20
dans le boîtier. Tournez légèrement la bobine
jusqu’à ce qu’elle se mette en place.
8. Le fil doit dépasser du boîtier d’environ 136mm
(53/8po).
9. Alignez les languettes de libération sur le capuchon de
la bobine avec les fentes dans le boîtier de la bobine.
10. Remettez le capuchon de la bobine en appuyant sur
les languettes de libération et enfoncez dans la bobine
dans le boîtier.
11. Enfoncer le couvercle sur le boîtier de manière à ce qu’il
s’enclenche bien en place.

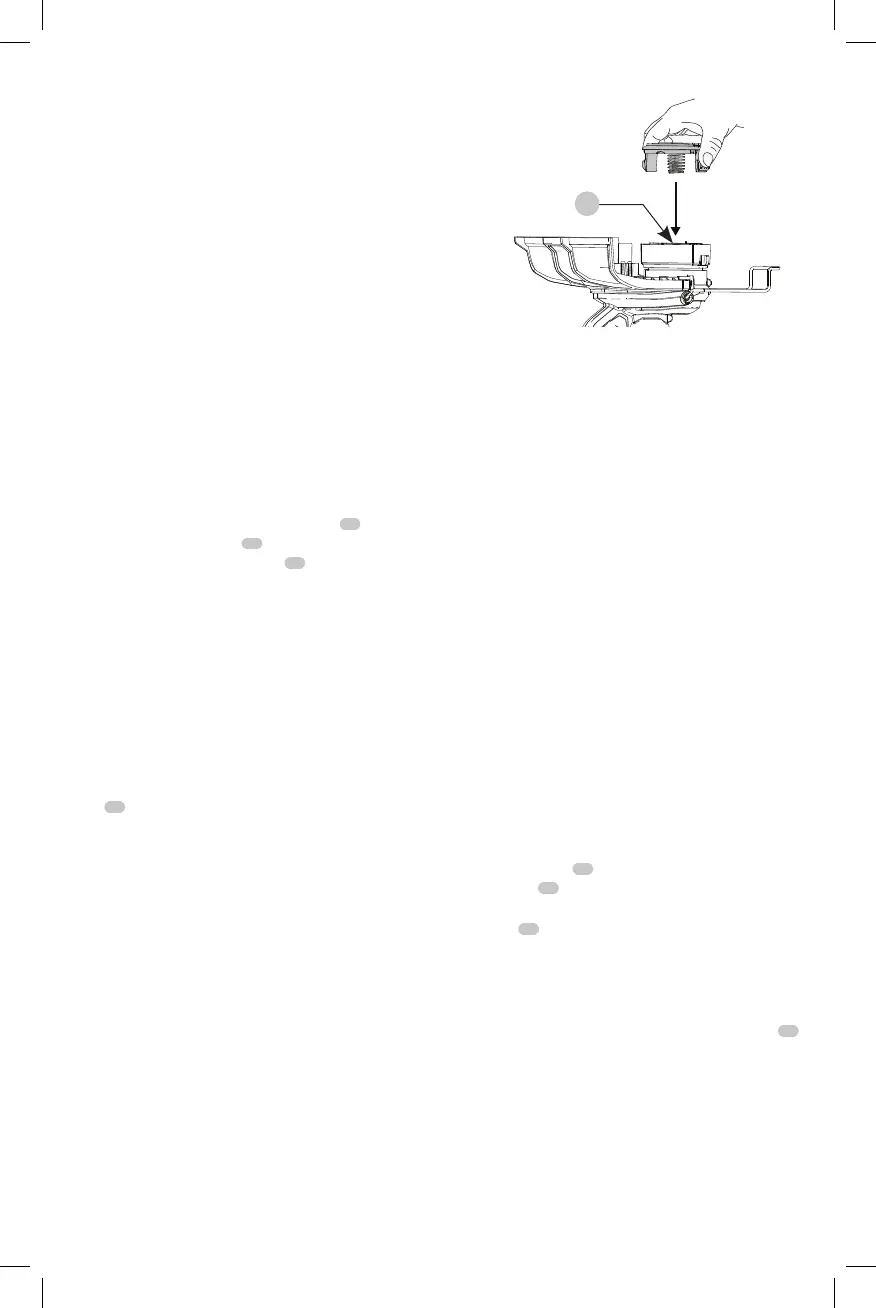

Fig.L
20
NOTE: Assurez-vous que le capuchon est bien placé,
soyez à l’écoute pour entendre les deux clics audibles
pour vous assurez que languettes de libération sont
bien placées. Mettez sous tension l’appareil. En quelques
secondes ou moins vous entendrez le fil de nylon à couper
automatiquement à la bonne longueur.
REMARQUE: D’autres pièces de remplacement (gardes,
capuchons de bobines etc.) sont disponibles aux centres
de services autorisés. Pour localiser votre service local,
composez: 1-888-331-4569 ou visitez www.craftsman.com.
Rembobinage de la bobine avec du fil
en vrac (utiliser uniquement un fil rond
de 1,65 mm (0,065 po) de diamètre)
(Fig. A, M, N)
Le fil en vrac est également offert par les détaillants locaux.
REMARQUE : Le fil en vrac des bobines enroulées à la main
est susceptible de s’enchevêtrer plus souvent que le fil
des bobines enroulées dans une usine CRAFTSMAN. Pour
obtenir des résultats optimaux, il est recommandé d’utiliser
des bobines embobinées à l’usine.
1. Retirez la pile de l’appareil.
2. Retirez la bobine vide de l’appareil comme décrit dans
Remplacer la bobine.
3. Retirez tout fil résiduel de la bobine.
4. Faites un pli à l’extrémité du fil de coupe à environ
19mm (3/4 po)
21
. Insérez le fil dans l’une des fentes
d’ancrage
22
.
5. Insérez l’extrémité du fil en vrac de 19mm (3/4 po) dans
le trou
23
dans la bobine adjacente à la fente. Assurez-
vous que le fil est bien serré contre la bobine.
6. Enroulez le fil de coupe sur la bobine dans le sens de la
flèche sur la bobine. S’assurer de bobiner le fil de façon
ordonnée une couche après l’autre. Ne pas entrecroiser.
7. Lorsque le fil de coupe enroulé atteint les encoches
24
,
coupez le fil.
8. Ajuster la bobine sur le coupe-bordure comme indiqué
à la section Remplacement de la bobine.
