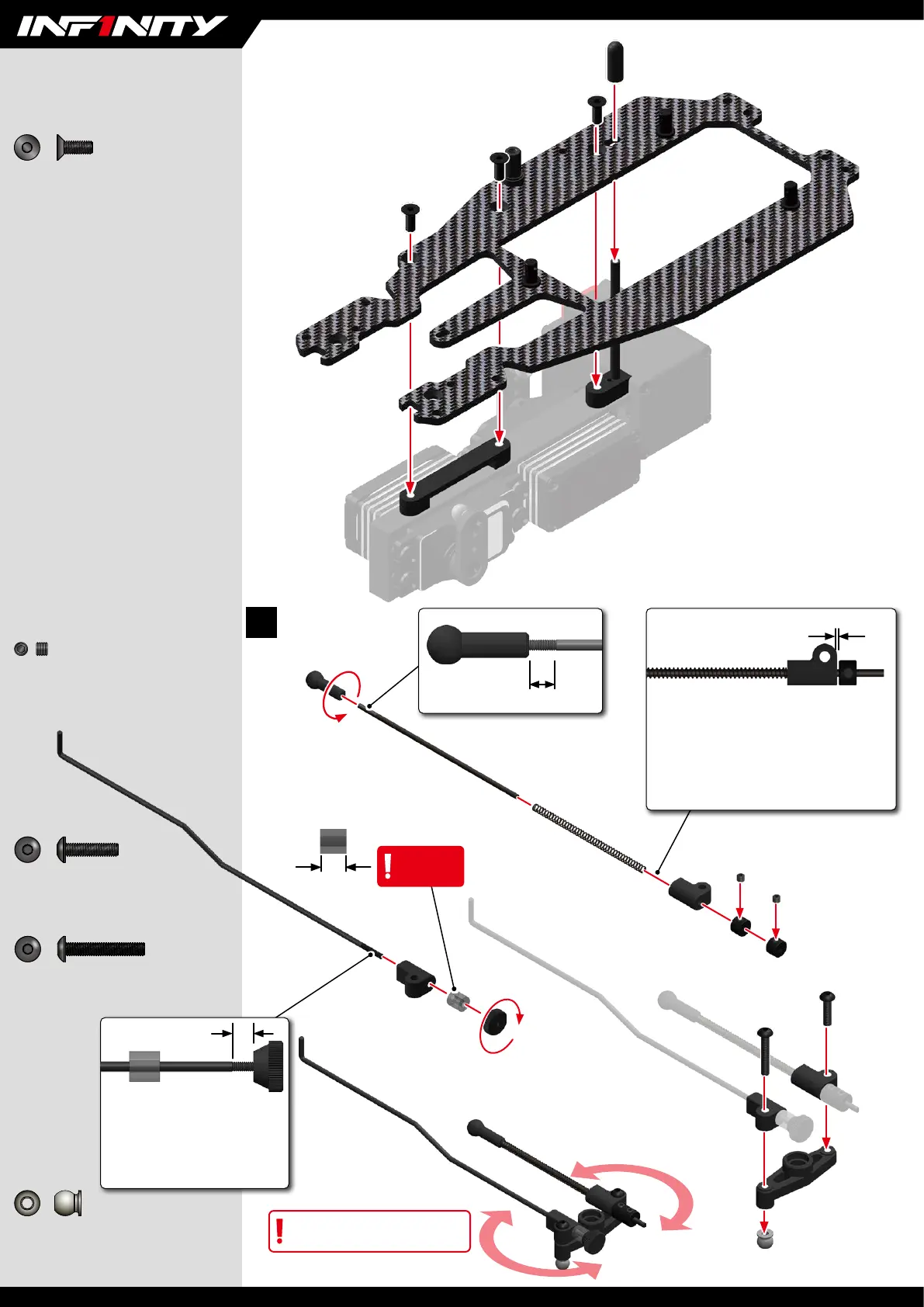

36
Assemble with the above dimensions.
When completed later, the engine
carburetor will be fully closed and a
slight gap will be provided in A.
上記の寸法で組み立て、後に完成した際にエンジ
ンのキャブレターが全閉状態で A にすき間を設
けます。
37
5.0-8.0mm
6 mm
R0165
2mm Stopper
ストッパー
R0092
BALL END SET
ボールエンドセット
R0369
Linkage Parts
リンケージパーツ
R0369
R0369
CUT
カットする。
Adjust to about 4-6 mm.
Readjust the brake strength
during actual driving.
約 4-6mm に調整します。ブレーキ
の強さは実走行の際に再調整します。
4.0-6.0 mm
Ensure free movement.
スムーズに可動。
T052
x2
B043025F
M3x12mm Button Head Screw
M3x12mm
M3x18mm
M3x18mm Button Head Screw
ボタンヘッドスクリュー
ボタンヘッドスクリュー
x1
x1
B01312
B01312
B01318
B01318
A
R0398
R0399
Throttle Rod
Throttle Spring
スロットルロッド
スロットルスプリング
M3x2.5mm Set Screw
B043025F
M3x2.5mm
B043025F
M3x2.5mm
セットスクリュー
T052
AL Flange Ball 5.8mm
アルミフランジボール
x1
R0397
Brake Rod
ブレーキロッド
R8032GB
Fuel Tube (Grey)
燃料チューブ（グレー）
R0165
x3
M3x8mm Flat Head Screw
M3x8mm
M3x8mm
M3x8mm
フラットヘッドスクリュー
B02308
B02308
B02308
B02308
B2000
Short Antenna Pipe Set (80mm/Black)
ショートアンテナパイプセット（80mm/ ブラック）
To Next Page
