Creation Model IF18-III - Page 45

45
45
B03315
CM-A004-0510
R0386S5
Inner diameter
is large.
内径が大きい。

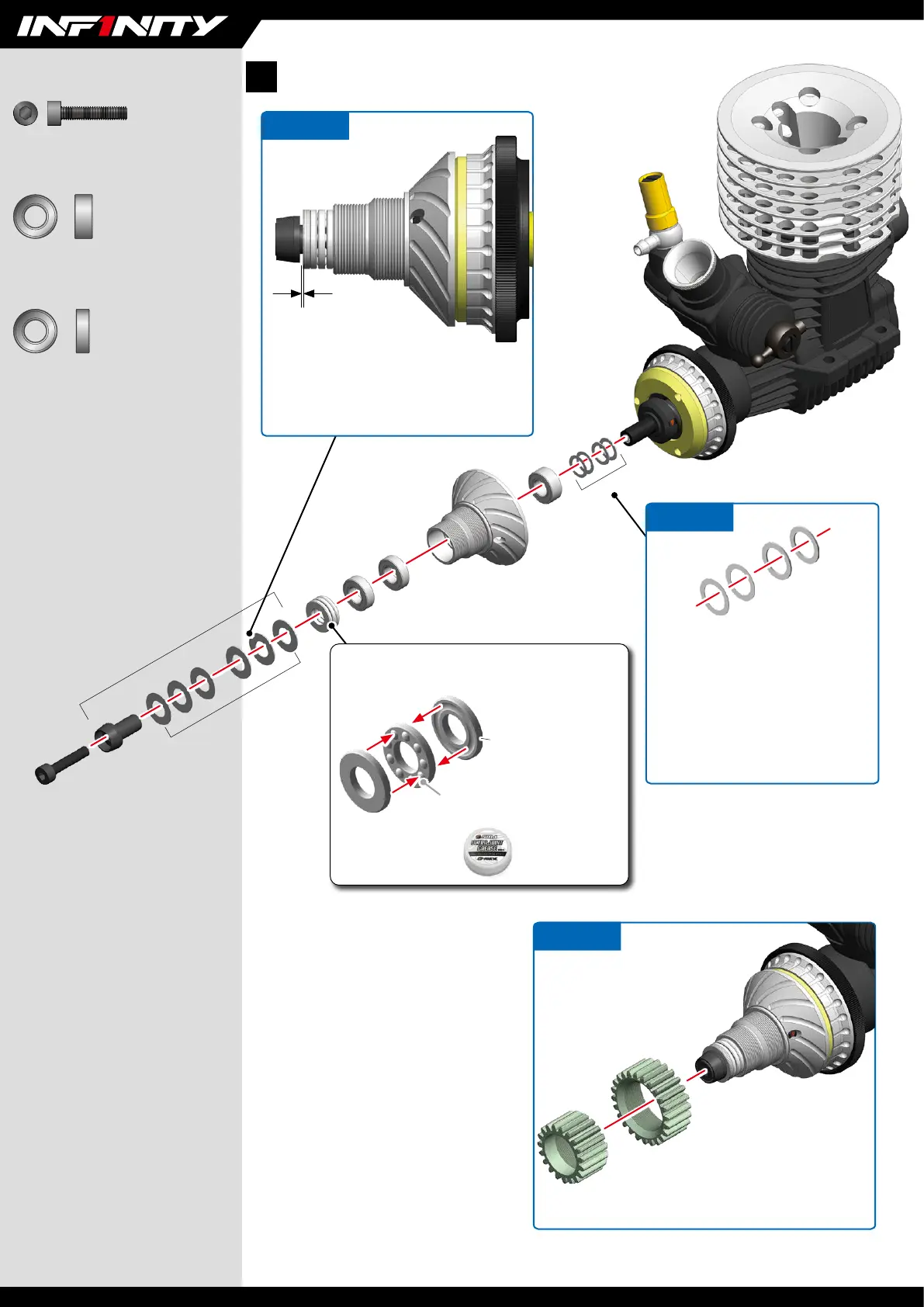

Adjust numbers of 5x10mm shim to have
0.5mm width. (If 5x10 is not enough, Use
5x7mm Shim)
0.5mmになるように 5x10mmシムの枚数を調整
(5x10 が足りない場合は 5x7mm を流用 )。
0.5mm
STEP 1
R0384T19
1st Pinion Gear 19T
1stピニオンギヤ19T
R0385T24
2nd Pinion Gear 24T
2ndピニオンギヤ24T
R0386S5
Clutch Bell
クラッチベル
STEP 3
B03315
M3x15mm Cap Screw
 キャップスクリュー
x1
5x7 Shim Set (0.1, 0.2, 0.3mm
 シムセット
After the number of outer shims
(5x10) is determined in STEP 1,
add 5x7 shims here until the gap
on the outside is 0.1mm.
STEP1 で外側のシム (5x10) の枚数が決
まってから 5x7mm のシムを外側の隙間
が 0.1mm になるまで入れる。
STEP 2
CM-A004-05
CM-A004-05 / R0251-11
R0251-11
0.8M Clutch Bell Guide
(W/ Spacer 0.1 0.3)
 クラッチベルガイド
 （スペーサー付き 0.10.3）
BBT5
Thrust Ball Bearing 5mm
スラストボールベアリング
x2
x1
BB5103
Ball Bearing 5x10x3mm
BB5103
5x10x3mm
BB5103
5x10x3mm
ボールベアリング
BB5104
Ball Bearing 5x10x4mm
BB5104
5x10x4mm
ボールベアリング
SMJ1327
SMJ Ultra Joint Grease White
SMJ ウルトラジョイントグリスホワイト
Not incld.
別売
