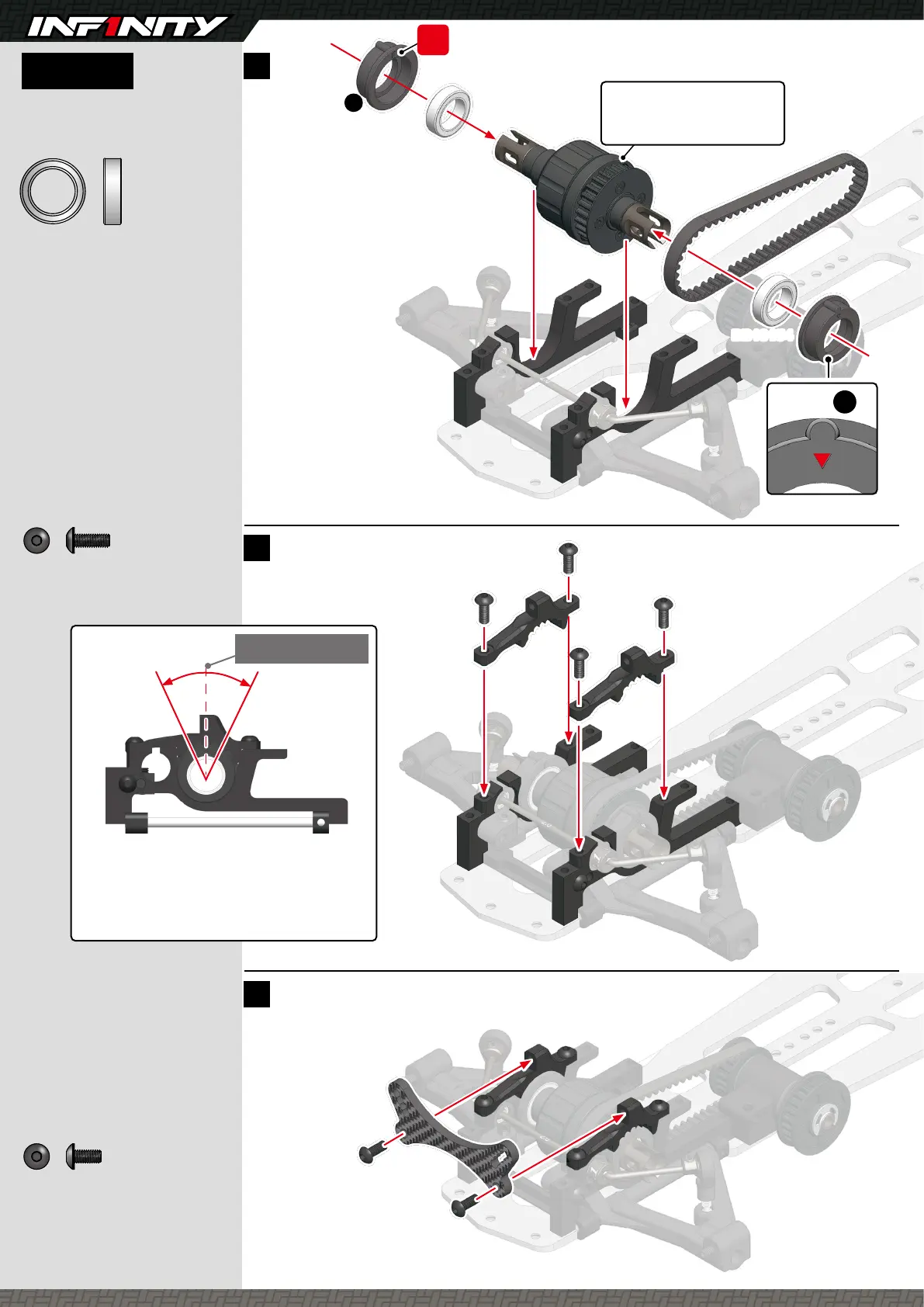

Creation Model INFINITY IF15-II - Page 10

G004
2
10
BAG E
BB10154
Ball Bearing 10x15x4mm
 ボールベアリング
BB10154
Ball Bearing 10x15x4mm
 ボールベアリング
Bearing Collor Set
 ベアリングカラーセット
G175
Front Upper Bulk
 フロントアッパーバルク
B01308
M3x8mm
B01308
M3x8mm
B01308
M3x8mm
B01308
M3x8mm
G093
Front Belt
 フロントベルト
B01308
M3x8mm Button Head Screw
x4
x2
  ボタンヘッドスクリュー
B01306
M3x6mm Button Head Screw
x2
  ボタンヘッドスクリュー
B01306
M3x6mm
B01306
M3x6mm
F
BB10154
4 ページで組み立てたフロントデフ
Front differential
assembled on page 4
G185
Front Shock Stay
 フロントショックステー
G175
LOOSEN
ゆるく
TIGHTEN
きつく
The belt will stretch and sag after a number
of run. If the belt skips a tooth,adjust the belt
tension one position tighter.
ベルトは走行回数を重ねると伸びてきて、ベルトがたるみ
ます。ベルトが歯飛びするようになったらベルトテンショ
ンを 1 ポジションきつく調整してください。
Belt tension adjustment
ベルトテンションの調整
INITIAL POSITION
初期位置
G004
2
16
17
18
