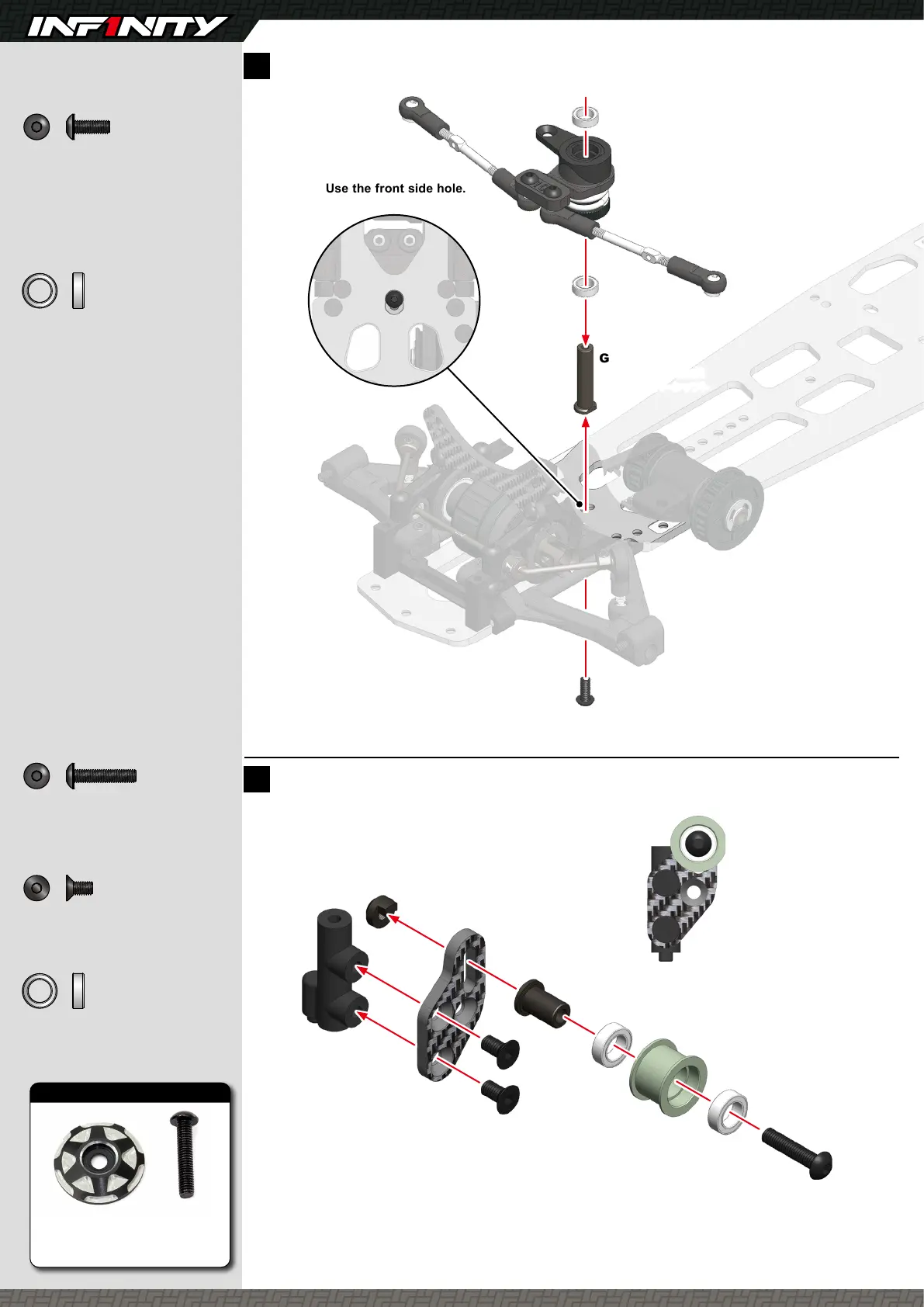

Creation Model INFINITY IF15-II - Page 12

12
BB5825
Ball Bearing 5x8x2.5mm
 ボールベアリング
G083
Servo Saver Shaft
 サーボセイバーシャフト
B01308
M3x8mm
G184
Belt Tensioner Plate
 ベルトテンショナープレート
R0089
Belt Tensioner Roller SET
 ベルトテンショナーローラーセット
R0089
R0089
BB5825
B01314
M3x14mm
G011
Center Bulk Set
 センターバルクセット
B01314
M3x14mm Button Head Screw
x1
  ボタンヘッドスクリュー
B02306
M3x6mm Flat Head Screw
x2
  フラットヘッドスクリュー
B02306
M3x6mm
B01308
BB5825
BB5825
M3x8mm Button Head Screw
Ball Bearing 5x8x2.5mm
Ball Bearing 5x8x2.5mm
x1
x2
x2
  ボタンヘッドスクリュー
ボールベアリング
ボールベアリング
BB5825
Use the front side hole.
Temporarily fix in the
uppermost position.
前側の穴を使用する。
一番上の位置で仮止めする。
BB5825
Belt Tensioner Frange (Black)
ベルトテンショナーフランジ（ブラック）
R0275-BK
OPTION PARTS
オプションパーツ
21
22
