SMJ1161
DOUBLE-SIDED TAPE THIN TYPE (20x100mm)
薄型両面テープ（20x100mm）
B01312
M3x12mm Button Head Screw
x2
ボタンヘッドスクリュー
Recever Battery
受信機バッテリー
Not incld.
（別売）
Not incld.
（別売）
B01310
M3x10mm Button Head Screw
x5
ボタンヘッドスクリュー
G013
Servo Parts Set B
サーボパーツセット B
For SANWA/KO
サンワ /KO 用
For Futaba
フタバ用
B01312
M3x12mm
B01312
M3x12mm
B01310
M3x10mm
B01310
M3x10mm
B01310
M3x10mm
B01310
M3x10mm
G012
G012
G013
G012

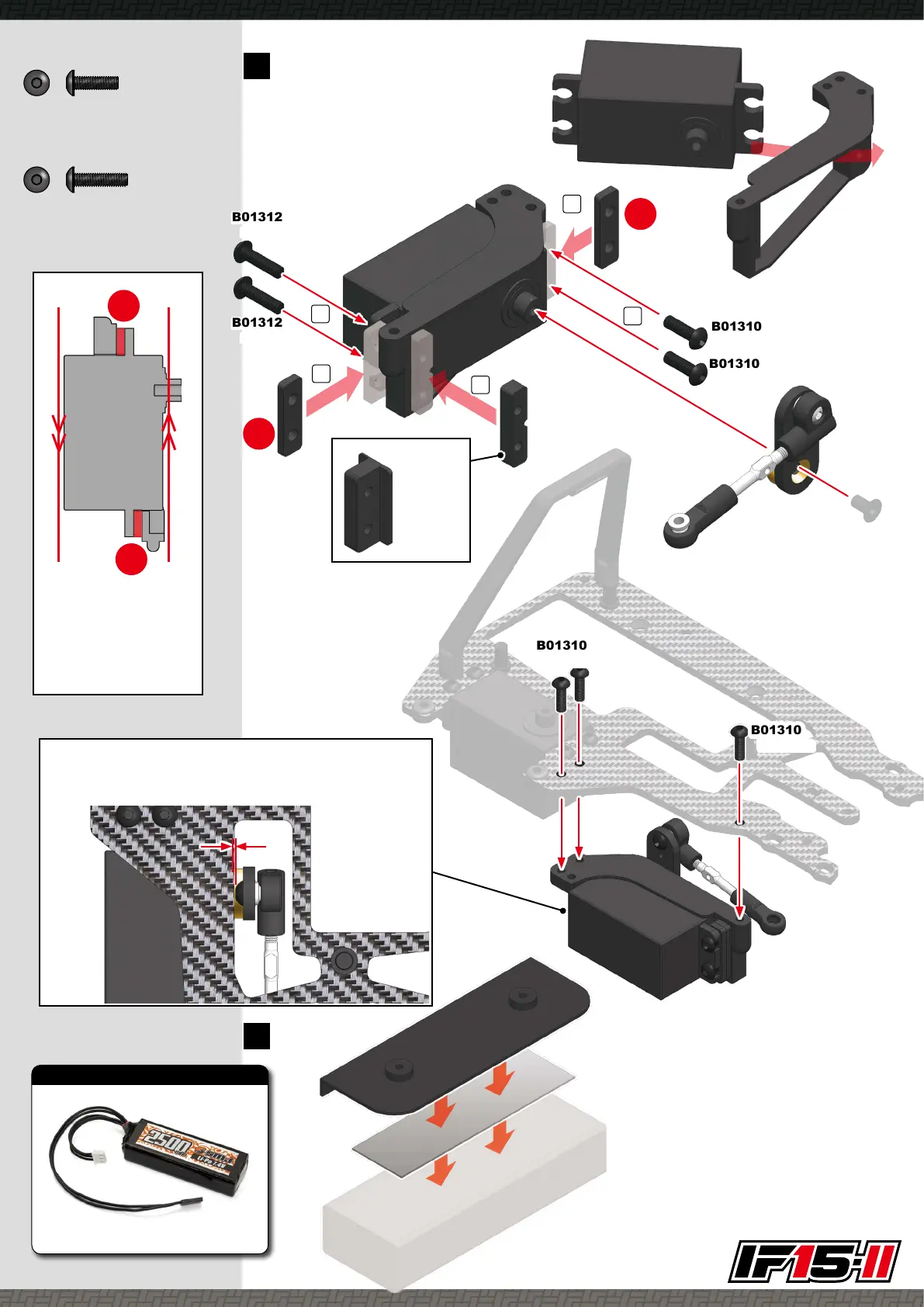

Attach Recever Battery to Battery Plate
(G013) with double-sided tape and then, affix
it with glass tape.
Adjust the number of G012(Spacers) to make the gap between
Button Head Screw and Upper Deck 0.5mm.
Adjust the thickness
of the spacer (G012) to
make the servo mount
and servo parallel.
サーボマウントとサーボが平
行になるようにスペーサー
(G012) の厚さを調整します。
受信機バッテリーを両面テープでバッテリープレート
(G013) に取り付け後、グラステープで固定する。
ボタンヘッドスククリューとアッパーデッキのすき間が 0.5mm になるように
G012（スペーサー）の枚数を調整します。
受信機 Li-Po バッテリー7.4V2500mAh
SMJ1324
OPTION PARTS
オプションパーツ
Sold only in Japan
1
1
3
2
2
A
A
B
B
0.5 mm
28
Steering servo
ステアリングサーボ
Not incld.
（別売）
27
To Next Page
