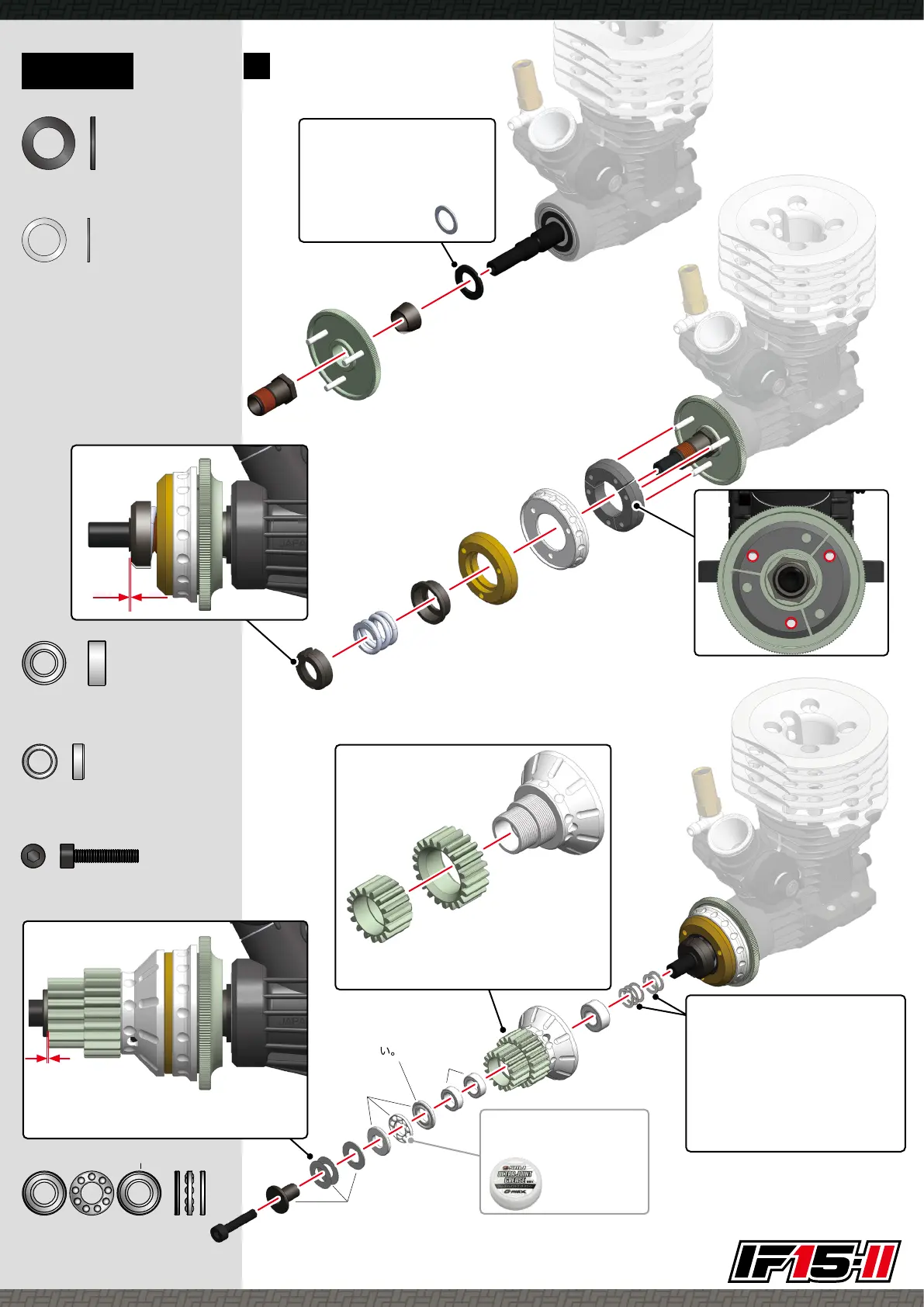

Creation Model INFINITY IF15-II - Page 29

61
Inner diameter is large.
Inner diameter is large.
内径が大きい。
内径が大きい。
29
BAG L
G068
Fly Wheel
 フライホイール
R0149B
Fly Wheel Nut
 フライホイールナット
G070B
7x12x1mm Washer
  ワッシャー
G070B
7x10x0.5mm Washer
  ワッシャー
G067
Clutch Weight
 クラッチウエイト
G064
Clutch Disc
 クラッチディスク
G066
Clutch Shoe
 クラッチシュー
G069
Clutch Spring
 クラッチスプリング
R0153
Clutch Spring Holder
 クラッチスプリングホルダー
R0154
Clutch Spring Nut
 クラッチスプリングナット
BB5825
BB5825
Ball Bearing 5x8x2.5mm
 ボールベアリング
BBT5
R0157
Clutch Bell Guide (W/ Spacer 0.1 0.3)
 クラッチベルガイド（スペーサー付き0.10.3）
B03315
M3x15mm Cap Head Screw
  キャップスクリュー
BB5104
BB5104
Ball Bearing 5x10x4mm
 ボールベアリング
G070B
7x12x1mm Washer
7x10x0.5mm Washer
x1
x1
  ワッシャー
  ワッシャー
B03315
BBT5
M3x15mm Cap Head Screw
Thrust Ball Bearing 5mm
x1
x1
x2
x1
  キャップスクリュー
 スラストボールベアリング
0.3 mm
CM-A004-05
5x7 Shim Set (0.1, 0.2, 0.3mm)
  シムセット
After adjusting the clearance,
insert the necessary amount of
shims to prevent the clutch bell
from moving back and forth.
クリアランス調整後、クラッチベルが前
後に動かないように必要な量のシムを挿
入します。
0.5-0.6 mm
Adjustnumbersofφ5shimtohave0.5-
0.6mm width.
0.5 ～ 0.6mm になるようにφ 5 シムの枚数を調整します。
Clearance adjustment
クリアランスの調整
G071-16
1st Pinion Gear 16t
 1 速ピニオンギヤ
G065
Clutch Bell
 クラッチベル
G072-21
2nd Pinion Gear 21t
 2 速ピニオンギヤ 21T
SMJ1327
SMJ Ultra Joint Grease White
SMJ ウルトラジョイントグリスホワイト
Not incld.
（別売）
For OS12TG use 7x10x0.5mm
washer
OS12TG の場合は 7x10x0.5mm
ワッシャーを使用
