Введение
Инструмент предназначен для шлифования, отрезания и галтирования
металлических материалов без использования воды.
Не применяйте давление на инструмент, позвольте отрезному диску выполнять
работу.
Операции отрезания, выполняемые шлифовальным кругом с абразивом на
(эпоксидной) связке, разрешаются только в тех случаях, когда используется
предохранитель.
Прочитайте и сохраните эту инструкцию.
1.Оперативное управление
1.Вспомогательная р
коять 2.Блокировочная кнопка шпинделя
3.Вентиляционное отверстие 4.Переключатель on
off
вкл/выкл
5.Резьба (для вспомогательной
р
кояти
X3
6.Кнопка on
off (вкл/выкл)
6*Кнопка вращения 7.Предохранитель шлифовки
8.Предохранитель отрезания 9.Вн
тренний фланец
10.Шлифовальный кр
г 11.Отрезающий кр
г
12.Внешний фланец 13.Гаечный ключ
14.Шестигранный винт 15.Шестигранный гаечный ключ
2.Сборка
Предупреждение:
Выключите шлифовальный станок и отключите его от питания.
Примечание:
При использовании отрезающего диска вы должны использовать
предохранитель отрезания.
1)Вспомогательная рукоять (1) может быть вставлена слева, справа или сверху.
Выберите положение, которое обеспечивает наиболее удобное и безопасное
использование.

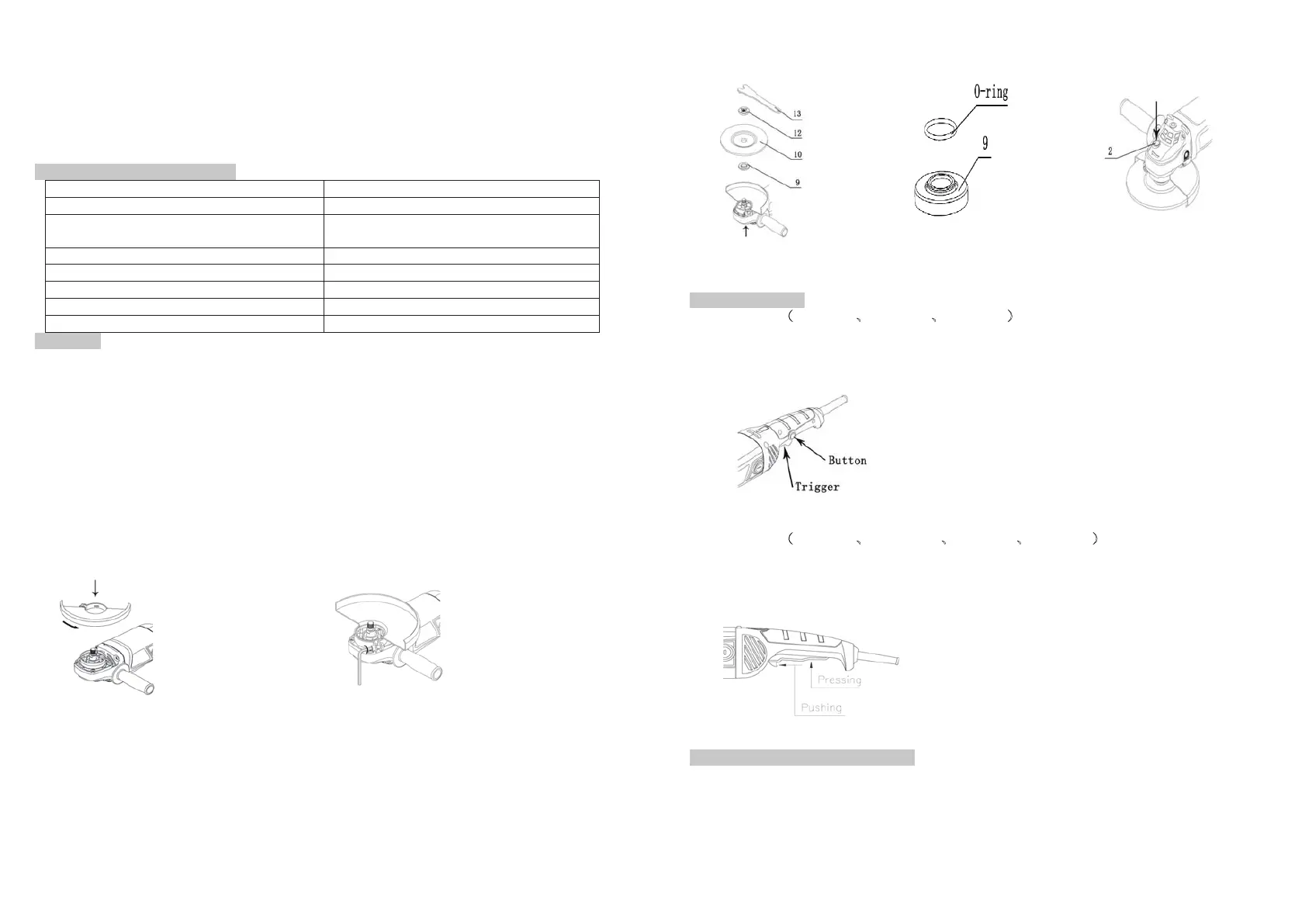

2)Сборка предохранителя шлифовки и предохранителя отрезания показана на
Рисунках 1 и 2.
A:Поместите кронштейн на внутреннюю сторону центрального защитного кольца в
вертикальное отверстие в крышке шпинделя, затем поверните предохранитель
шлифовки или отрезания в соответствующее положение либо для шл
ифования,
либо для отрезания;
B:Шестигранным гаечным ключом затяните шестигранный винт по часовой стрелке
(15).
Рисунок 1
Рисунок 2
3)Сборка шлифовального диска или отрезающего диска показана на Рисунках3и4.
A.Плотно наденьте внутренний фланец (9) на шпиндель;
Предупреждение:
Уплотнительное кольцо вставлено во внутренний фланец вокруг
втулки. Если оно потеряно или повреждено, его необходимо заменить перед тем,
как вставлять внутренний фланец.
ПРИМЕЧАНИЕ: Уплотнительное кольцо используется только для моделей
CT13287S и CT13287.
B.Поместите шлифовальный (10) или отрезающий (11) диск сверху на внутренний
фланец, чтобы отверстие совпадало с фланцем;
C.Закрепите вогнутую сторону внешнего фланца (12) сверху на шпиндель;
D.С силой нажмите блокировочную кнопку шпинделя (2) и удостоверьтес
ь, что
шпиндель неподвижен. Затем, пока нажата блокировка шпинделя, шестигранным
гаечным ключом затяните внешний фланец по часовой стрелке (13). (Рисунок 5).
Рисунок 3
Рисунок 4
Рисунок 5
Включите шлифовальную машину на одну минуту на холостом ходу с правильно
установленным шлифовальным или отрезающим диском, при этом вибрирующий
диск будет немедленно удален.
3.Эксплуатация
Включение
（
CT13300
、
CT13301
、
CT13115
）
1)Начиная работу, крепко держите инструмент обеими руками, т.е. одна рука на
рукоятке сзади, вторая – на боковой рукояти.
2)Сначала слегка нажмите кнопку on/off (вкл/выкл), затем, нажимая переключатель,
слегка сдвиньте ее вперед (Рисунок 6).
Рисунок 6
3)Чтобы остановить работу инструмента, отпустите кнопку переключатель on/off
(вкл/выкл).
Включение
（
CT13303
、
CT13287S
、
CT13287
、
CT13070
）
1)Начиная работу, крепко держите инструмент обеими руками, т.е. одна рука на
корпусе, вторая – на боковой рукояти
2)Чтобы включить инструмент, нажмите вперед кнопку включения, затем слегка
нажимая переключатель on/off (вкл/выкл) (Рисунок 7).
Figure 7
3)Чтобы остановить работу инструмента, отпустите переключатель включения.
4.Инструкция по эксплуатации
Примечание:
Угловая шлифовальная машина может использоваться для
шлифовки и отрезания стали, камня, керамических изделий, таких как трубки,
коробчатое сечение, бруски, железные уголки, кирпичи и черепица. Не пытайтесь
шлифовать дерево или такие мягкие металлы, как свинец. Материал быстро
«заполнит» диск, что повлечет за собой поломку.
