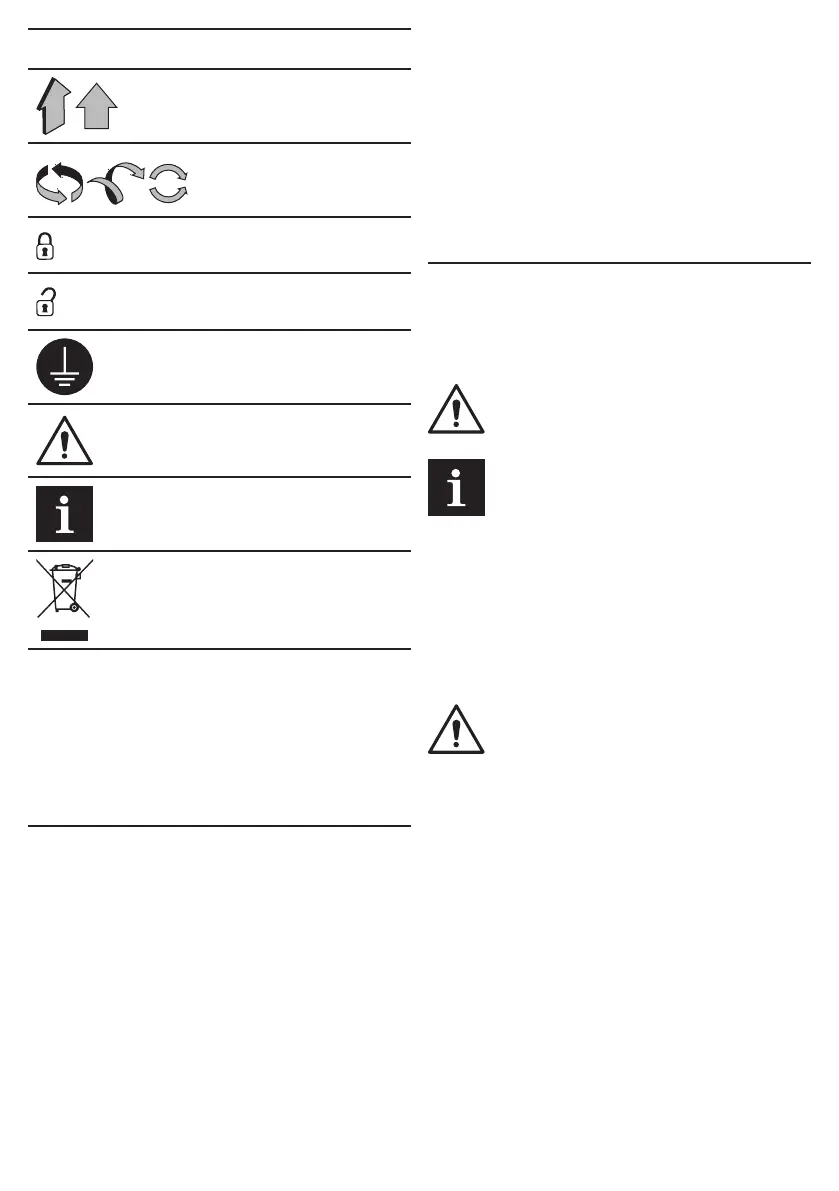

Symbol Bedeutung
Bewegungsrichtung�
Drehrichtung�
Gesperrt�
Entsperrt�
Erdschleife�
Achtung� Wichtig�
Nützliche Informationen�
Maschine nicht mit dem
Haushaltsmüll entsorgen�
Bezeichnung der Maschine
Die Maschinen sind dafür ausgelegt, verschiedene
Metallwerkstoffe (siehe "Schweißen von Metallen")
durch Schweißen bleibend miteinander zu verbinden�
Die Maschinen dienen zum manuellen Lichtbogen-
schweißen von Metallen (MMA) und sind konstruk-
tiv für eine hohe Arbeitsleistung und hochwertige
Schweißqualität vorgesehen�
Maschinenkomponenten
1 Erdungsbolzen
2 Netzschalter (ein / aus)
3 Lüftungsöffnung
4 Hot start-Steuerung ("HOT START")
5 Stromregelung ("WELDING CURRENT")
6 Stromzähler
7 Stromanzeige
8 Temperaturschutzanzeige
9 Arc force-Steuerung ("ARC FORCE")
10 "-" Anschluss
11 "+" Anschluss
12 Tragegriff
13 Erdungsklemme (montiert) *
14 Elektrodenhalter (montiert) *
15 Erdungsdraht *
16 Inbusschlüssel *
17 VRD ein / aus-Schalter
18 VRD-Anzeige
19 Tragegurt *
20 Schlackenhammer / Drahtbürste *
21 Handschuhe *
22 Schweißmaske (zusammengebaut) *
23 Griff der Schweißmaske *
24 Schale der Schweißmaske *
* Optionales Zubehör
Nicht alle abgebildeten oder beschriebenen Zube-
hörteile sind im Standardlieferumfang enthalten.
Installation und Bedienung der Maschi-
nenkomponenten
Vor jeglichen Arbeiten an der Maschine muss der
Netzstecker gezogen werden.
Ziehen Sie Befestigungselemente nicht
zu stark an, um das Gewinde nicht zu be-
schädigen.
Die Montage / Demontage / Einrichtung
bestimmter Elemente erfolgt an allen Ma-
schinenausführungen analog, sofern in
den Abbildungen nichts anderes ange-
geben ist.
Anschluss / Entfernung eines Steckers, span-
nungsführenden Kabels oder festverkabelter Netz-
anschluss
Bestimmte Maschinenausführungen werden ohne Ste-
cker und / oder spannungsführende Kabel geliefert -
diese müssen vor Inbetriebnahme installiert werden�
Maschinen können auch permanent (nicht über einen
Stecker) mit dem Netz verbunden werden�
Hinweis: der festverkabelte Netzan-
schluss der Maschine sowie die Installa-
tion oder der Austausch von spannungs-
führenden Kabeln, Steckern und anderen
elektrischen Bauteilen dürfen nur von einem quali-
zierten Elektriker oder Stromkreisinstallateur, der
für solche Arbeiten autorisiert ist, durchgeführt
werden.
Zusammenbau der Schweißmaske (siehe Abb. 1)
Bauen Sie die Schweißmaske 22 wie in Abbildung 1
gezeigt zusammen�
Anschluss an die Erdungsschleife (siehe Abb. 2)
Verbinden Sie eine Erdungsdrahtklemme 15 unter Zuhil-
fenahme des Erdungsbolzens 1 mit der Maschine (siehe
Abb� 2)� Verbinden Sie die zweite Erdungsdrahtklem-
me 15 mit der funktionsfähigen Erdungsschleife�
Anschluss / Entfernung von Schweißkabeln (siehe
Abb. 3)
Stecken Sie die Stecker der Schweißkabel an der Ma-
schine an, siehe Abbildung 3� Trennen Sie die Stecker
der Schweißkabel in umgekehrter Reihenfolge�
