Правильная интерпретация символов поможет ис-
пользовать устройство правильно и безопасно.

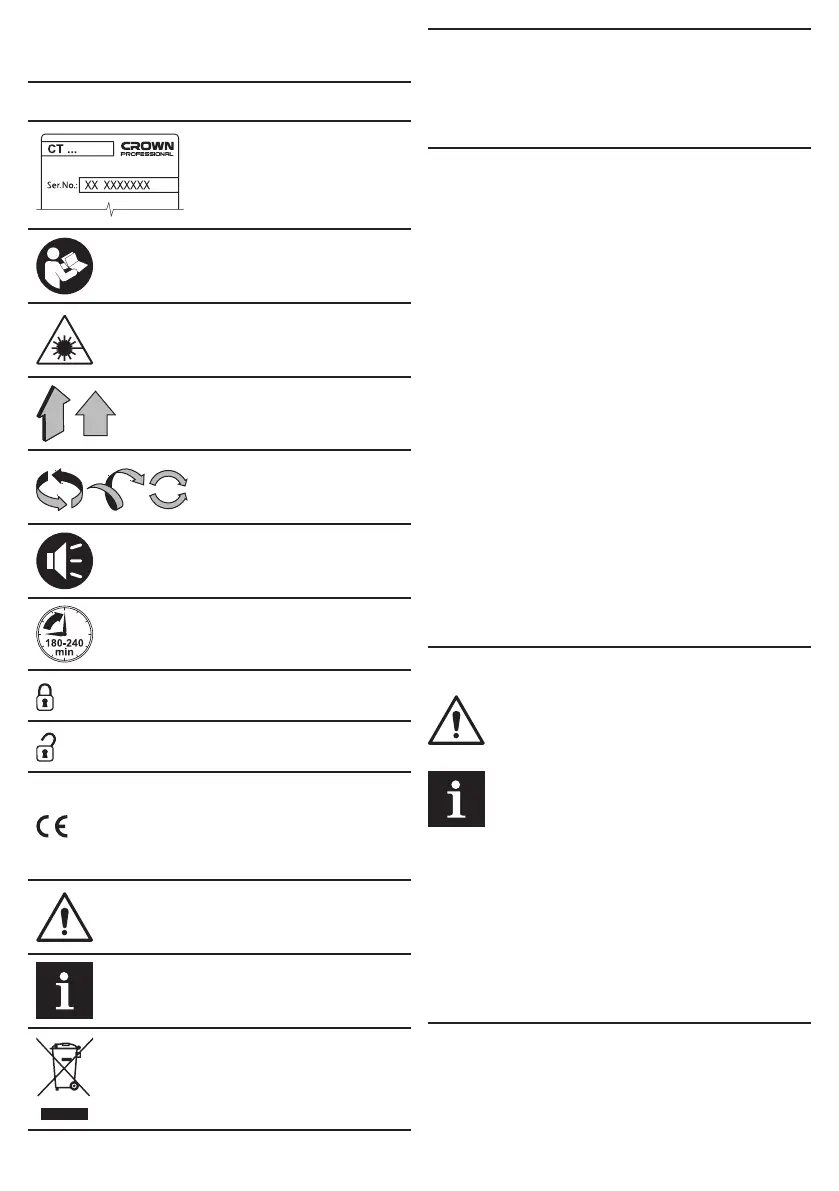

Символ Значение
Наклейка с серийным но-
мером:
CT ... - модель;
XX - дата производства;
XXXXXXX - серийный но-
мер.
Ознакомьтесь со всеми
указаниями по технике
безопасности и инструкци-
ями.
Осторожно! Излучение
лазера.
Направление движения.
Направление вращения.
Звуковой сигнал.
Время зарядки аккумуля-
тора.
Заблокировано.
Разблокировано.
Знак, удостоверяющий,
что изделие соответству-
ет основным требованиям
директив ЕС и гармонизи-
рованным стандартам Ев-
ропейского Союза.
Внимание. Важная инфор-
мация.
Полезная информация.
Не выбрасывайте устрой-
ство в бытовой мусор.
Назначение
Линейный лазерный нивелир предназначен для
построения и (или) контроля горизонтальных,
вертикальных и наклонных линий.
Элементы устройства
1 Ремешок
2 Крышка батарейного отсека
3 Разъем для подключения блока питания
4 Вертикальное окно излучателя
5 Включатель / выключатель горизонтального ла-
зерного луча
6 Включатель / выключатель лазерных лучей при
заблокированной лазерной головке
7 Включатель / выключатель / переключатель
вертикального лазерного луча
8 Пузырьковый уровень
9 Фиксатор положения лазерной головки
10 Регулируемая ножка
11 Поворотный винт
12 Горизонтальное окно излучателя
13 Блок питания *
14 Ремень для переноски *
15 Очки *
16 Кейс *
17 Заглушка
18 Индикатор
* Принадлежности
Перечисленные, а также изображенные принад-
лежности, частично не входят в комплект по-
ставки.
Монтаж и регулировка
Не затягивайте слишком сильно кре-
пежные элементы, чтобы не повре-
дить их резьбу.
Монтаж / демонтаж / настройка неко-
торых элементов аналогична для всех
моделей устройств, в этом случае на
пояснительном рисунке конкретная
модель не указывается.
Регулируемые ножки (см. рис. 1)
Если при включении устройства Вы слышите зву-
ковой сигнал, а лазерные лучи мигают, это значит,
что отклонение устройства от горизонтальной пло-
скости более ±3°.
Отрегулируйте положение устройства при помощи
ножек 10 в соответствии с показаниями пузырько-
вого уровня 8, как показано на рисунке 1.
Зарядка аккумулятора
Ввод в эксплуатацию
Устройство поставляется с частично заряжен-
ным аккумулятором. Перед первым использо-
