9se c c i ó n 3 — MO n t a j e y cO n f i g u r a c i ó n

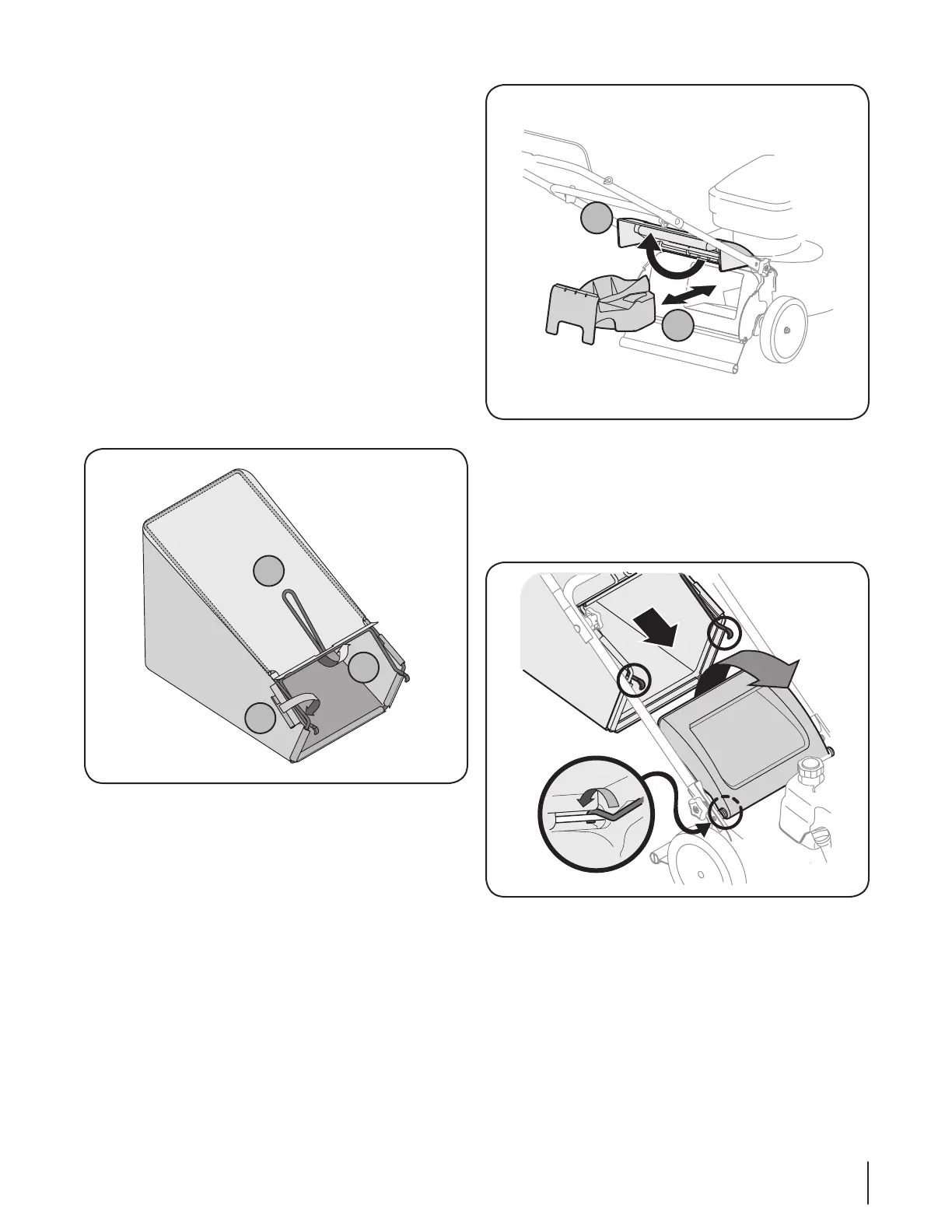

Para acoplar el colector de césped, Figura 3-6.3.
Levante la puerta de descarga posterior.a.
Coloque el colector de césped en la varilla de pivote. b.
Suelte la puerta de descarga de modo que descanse
sobre el colector de césped.
Para quitar al receptor de hierba, levante la puerta de descarga
trasera en el cortacésped. Receptor de hierba de levantamiento
y, lejos de la vara de pivote. El reverso de liberación descarga
la puerta para permitir que ello cerrara la apertura trasera del
cortacésped.
Sostenga el control de la cuchilla contra la manija a.
superior.
Jale lentamente la cuerda de arranque para sacarla b.
del motor. Suelte el control de la cuchilla.
Deslice la cuerda de arranque en la guía.c.
Ajuste la tuerca mariposa.d.
Asegure los cables a la manija inferior utilizando la unión 4.
del cable. Tire de las uniones del cable apretándolas y
recortando el exceso.
Colector de Césped
Para ensamblar el colector de césped (de ser necesario), 1.
Haga el cierto bolso es dio vuelta a la derecha el lado antes
de reunir (la advertencia de la etiqueta será por fuera).
Coloque la bolsa sobre el marco con el lado negro de a.
plástico en el fondo, Figura 3-4.
Deslice el canal de plástico sobre los ganchos del b.
marco. Todos los canales excepto la parte superior
central de la bolsa se acoplan desde el exterior.
El centro de la bolsa se acopla desde el interior.c.
Antes de acoplar el colector de césped, la tolva de abono 2.
debe extraerse, Figura 3-5.
Levante la puerta de descarga posterior.a.
Extraiga la tolva de abono.b.
