16 se c c i ó n 7— se r v i c i O
Afloje el tornillo autoroscante que asegura la tolva b.
de la cubierta a la cubierta, Fig. 7-2.

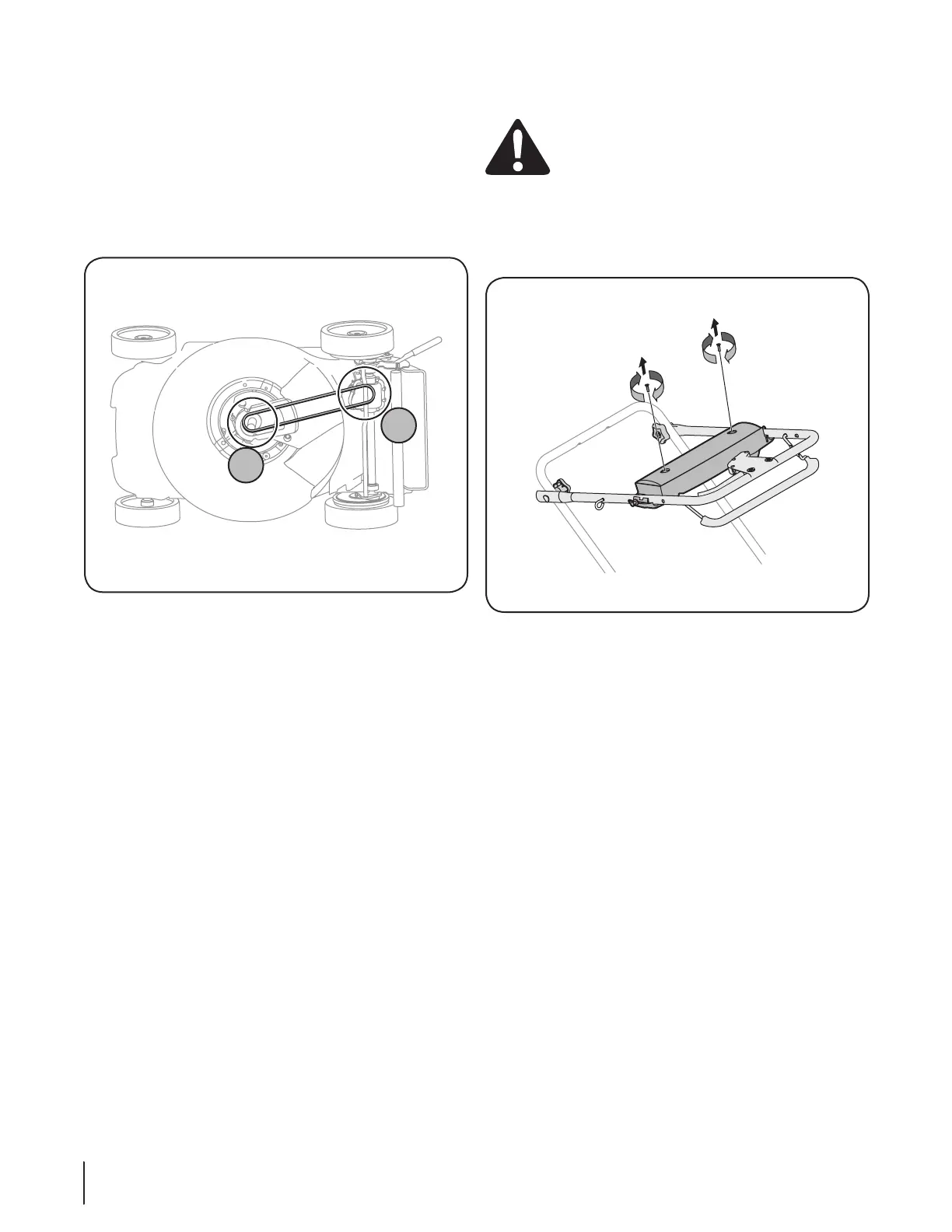

Desde la parte posterior de la podadora, con c.
cuidado quite la correa de la polea de transmisión,
Fig. 7-3.
Una vez que la correa está fuera de la polea de d.
transmisión, empuje sobre la tolva de la cubierta
para acceder a la polea del motor y deslice la correa
fuera de esta polea y fuera de la cubierta, Fig. 7-3.
Reemplace por una nueva correa, colocándola entre 5.
la cubierta y la tolva, primero alrededor de la polea de
transmisión y luego la polea del motor.
NOTA: Asegúrese de que la correa esté correctamente
asentada y que se mueve sin problemas en la polea del
motor y no quede atrapada entre las mitades inferior y
superior de la polea.
Apriete el tornillo de autogolpeado que asegura la tolva de 6.
cubierta soltada antes.
Sustituya la tolva de motor y seguro con mí tornillos que 7.
dan un toque.
Reemplace la cuchilla, el adaptador de cuchilla y partes 8.
metálicas asociadas. Siga instrucciones en la sección de
Cuidado de Lámina para la asamblea apropiada.
Vuelva a colocar a la podadora en posición vertical sobre 9.
sus ruedas y quite el trozo de plástico por debajo del
casquete de gas (en caso de corresponder).
Reemplazo de la batería
Las baterías contienen ácido
sulfúrico que puede causar quemaduras. No ponga
en corto circuito o mutile las baterías de ninguna
manera. No coloque las baterías sobre fuego dado
que pueden explotar o despedir materiales tóxicos.
Afloje las perillas de la manija asegurando las manijas 1.
inferior y superior y con cuidado doblando la manija
superior hacia la manija inferior como se muestra en la Fig.
7-4.
Retire los dos tornillos asegurando la cubierta de la batería 2.
al alojamiento de la batería y colóquelos hacia el lateral,
Fig. 7-4.
Abra la cubierta de la batería, quite los conductores 3.
positivos y negativos de la batería, quite y reemplace por
una nueva batería. Conecte el conductor positivo al lado
positivo del paquete de batería, luego conecte el lado
negativo.
