Assemblage et montage
3
27

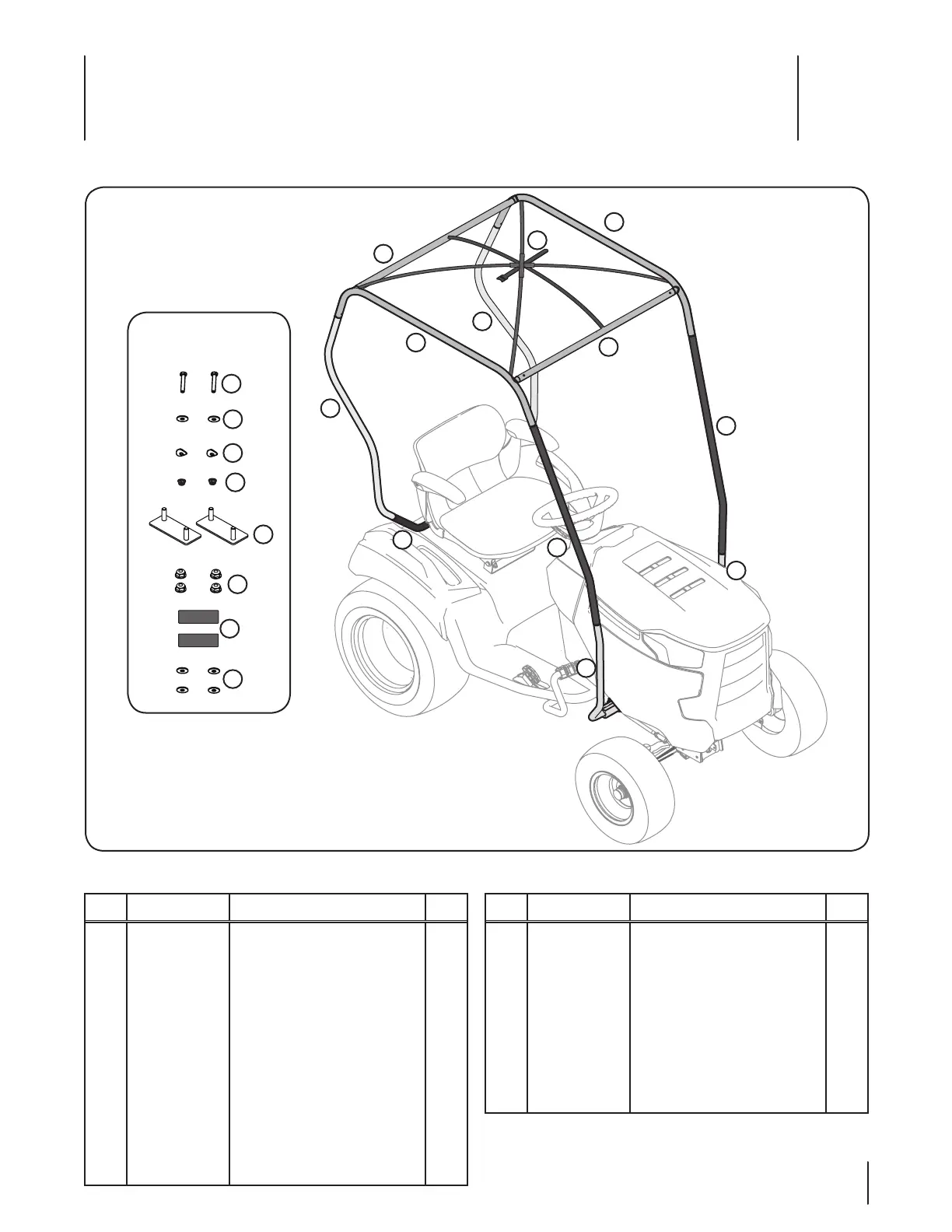

Contenu de la boîte
11
10
8
9
12
14
17
13
Hardware &
Loose Pack Items
Quincaillerie
et pièces
Figure 3-1
Ref.
Part Number Description Qty.
1 749-05389B
Support Arrière
1
2A 749-05387A
Support Arrière Droit
1
2B 749-05388A
Support Arrière Gauche
1
3 749-07234
Support Transversal
2
4
720-05501
Trousse De Tige De Support Central
1
5 749-05384A
Support Avant
2
6A 649-05054A
Support Avant Droit
1
6B 649-05055A
Support Avant Gauche
1
7 649-05053A
Support Latéral
2
8 683-05220
Plaque De Montage Avant
2
9 736-0451
Rondelle, 0,320 X 0,930 X 0,060
2
Ref.
Part Number Description Qty.
10 712-04063
Écrou Autobloquant À Bride, 5/16-18
2
11 712-04064
Écrou Autobloquant À Bride, 1/4-20
4
12 777X45500
Étiquette Réectrice
2 *
13 710-3180
Boulon Hexagonal, 5⁄16-18 X 1,75
2
14 736-3078
Rondelle Plate, 0,344 X 1,00 X 0,063
2
15 736-0142
Rondelle Plate, .281X.500X.063
4
NS 790-00712
Toile De Protection Pour L’hiver
1 *
NS 790-00710
Pare-Soleil
1 *
* -- Si équipé
