72
ASSEMBLAGE
NOTE : Ce manuel est commun à plusieurs modèles. Les
caractéristiques peuvent varier selon le modèle. Certaines
caractéristiques décrites dans ce manuel peuvent ne pas
s’appliquer à tous les modèles. Votre appareil peut différer du
modèle illustré.
NOTE : Toutes les mentions de droite, gauche, avant et arrière
s’entendent à partir du poste de conduite. Les exceptions seront
spécifiées, s’il y a lieu.

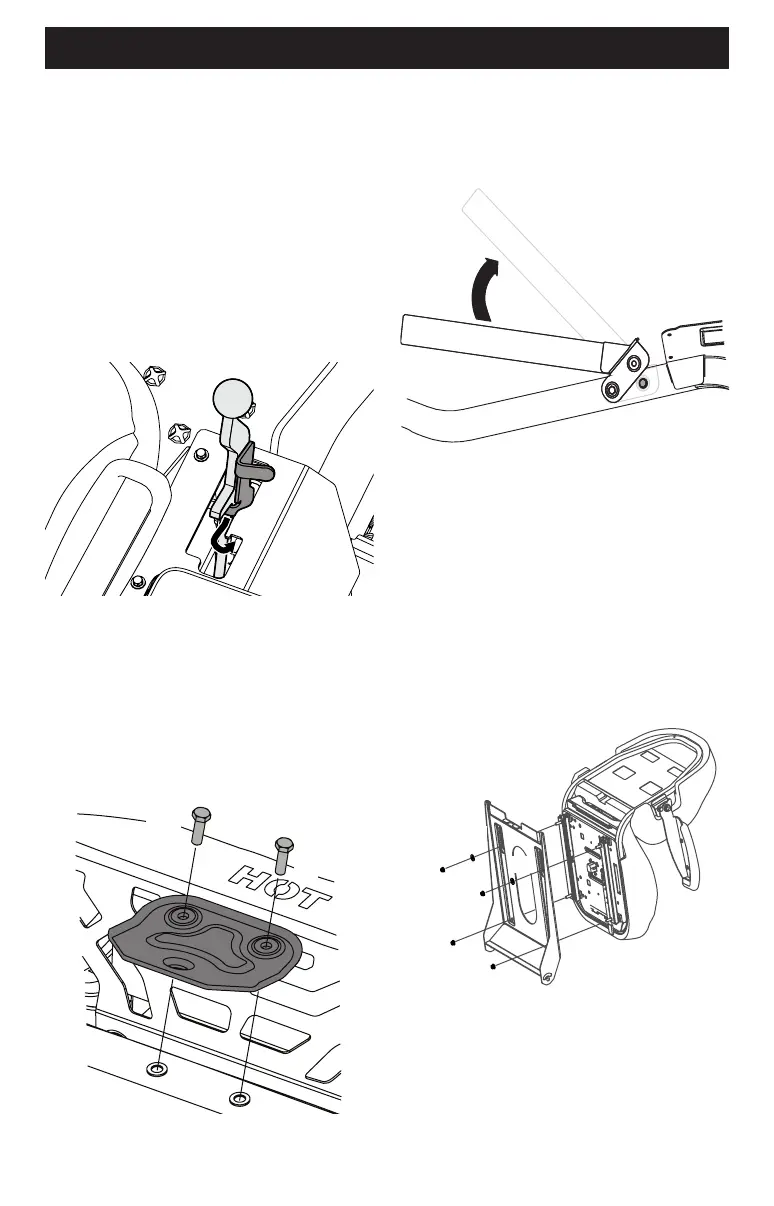

Préparation
DÉPLACEMENT MANUEL DE LA TONDEUSE
1. Pour engager la tige de dérivation, tirez sur le levier de
dérivation des transmissions (a) placé à la droite du siège du
conducteur (près du levier du frein de stationnement (b)) et
placez-le dans l’encoche à droite de la fente. Voir Figure 1.
(a)
Figure 1
2. Après avoir déplacé l’appareil, effectuez les instructions de
l’étape 1 dans l'ordre inverse pour désengager les deux tiges
de dérivation.
3. Le cas échéant, retirez l’adaptateur (du système de nettoyage
du plateau de coupe) du sac contenant le manuel et
conservez-le pour utilisation ultérieure.
INSTALLATION DE LA PLAQUE D’ATTELAGE
1. Trouvez la plaque d’attelage (a) et installez-la à l’arrière du
châssis avec les deux boulons (b) fournis. Voir Figure 2.
(a)
(b)
(b)
Figure 2
NOTE : L’attache et les boulons sont dans le sac de quincaillerie.
MISE EN PLACE DE L’ARCEAU SUPÉRIEUR LE
CAS ÉCHÉANT
L’arceau supérieur peut être abaissé aux fins d’expédition.
1. Retirez les deux boulons (a) partiellement installés sur le
châssis. Voir Figure 3.
(a)
(b)
(b)
Figure 3
2. Tournez l’arceau (b) pour le mettre en position, Voir Figure 3.
3. Retenez-le avec les boulons retirés à l’étape 1. Serrez-les à un
couple de 18 à 27 N m (de 159 à 239 po-lb).
Installation du siège (le cas échéant)
1. Coupez toutes les courroies de fixation qui fixent le siège à
l’appareil. Enlevez tout le matériel d’emballage.
NOTE : Veillez à ne pas couper le faisceau de fils du siège.
2. Fixez le siège au support (c) avec la quincaillerie fournie. Voir
Figure 4.
a. Utilisez les écrous autobloquants à bride (a) et les
rondelles plates (b). Voir Figure 4.
(a)
(a)
(b)
(b)
(c)
(a)
(a)
Figure 4
3. Si nécessaire, connectez le faisceau de l’interrupteur du siège
(a) à l’interrupteur (b). Voir Figure 5 à la page 73. Placez
l’excédent de fil loin des points de pincement.
