1.
3.
6.
4.
5.
2.
7.
12.
13.
15.
14.
16.
17.
18.
20.
19.
8.
9.
10.
11.
21.
8

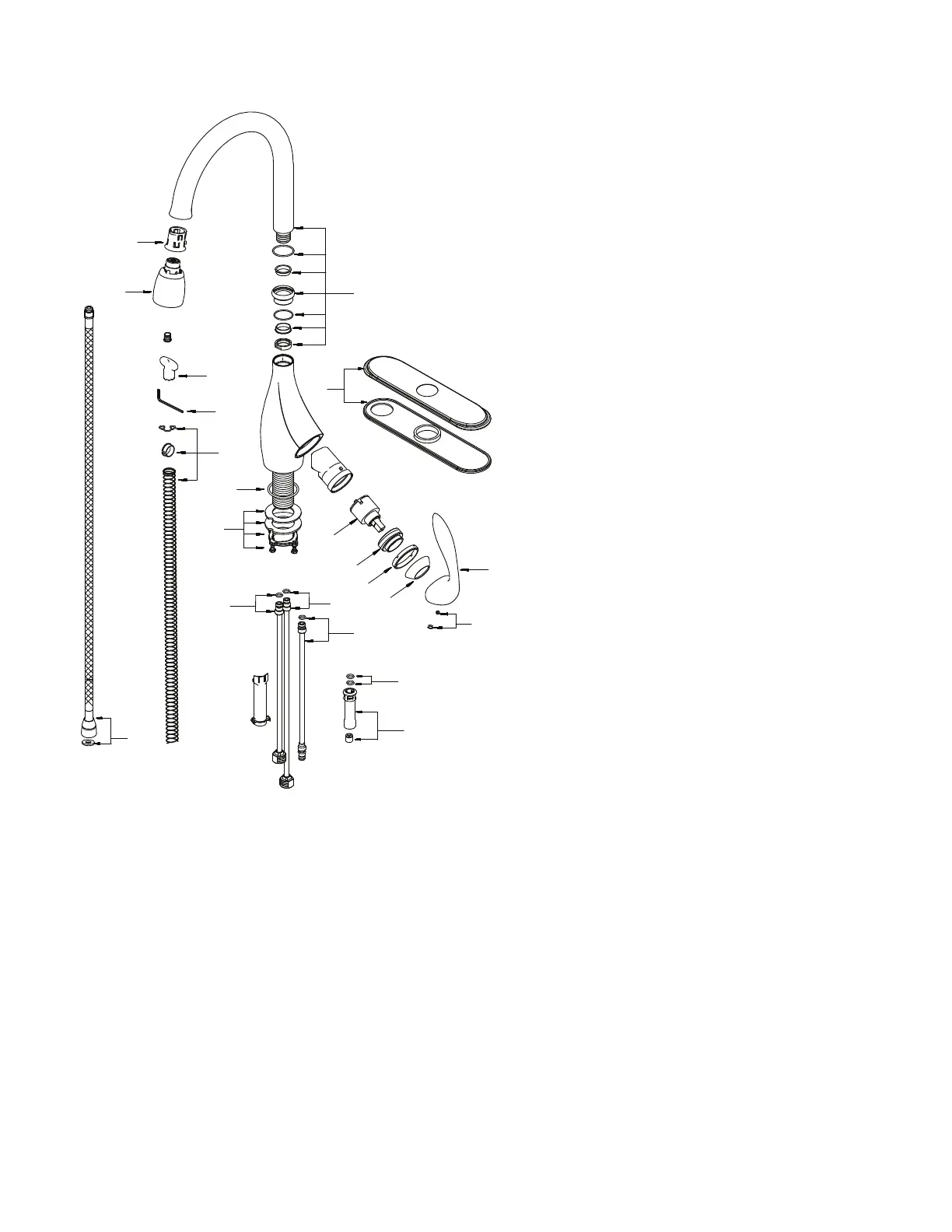

Parts Diagram/Schéma des pièces
1 Handle Insert & Screw / Insertion pour levier et vis
2 Metal Handle / Levier en métal
3 Trim Cap / Capuchon de garniture
4 Lock Nut / Écrou de blocage
5 Lock Nut / Écrou de blocage
6 Ceramic Disc Cartridge / Cartouche à disque en céramique
7 Spout Assembly / Assemblage du bec
8 Hose Guide / Guide de boyau
9 Spray Head / Tête de douchette
10 Supply Hose / Tuyau d’alimentation en eau
11 Aerator Wrench / Clé pour aérateur
12 Hex Wrench (H2.5 * 19 mm L * 53 mm L) / Clé hexagonale
13 Spring Kit / Ensemble de ressort
14 O-Ring (ø1-5/8’’ ID * ø1-13/16’’ OD) / Joint torique
15 Mounting Hardware Assembly /
Assemblage du matériel de xation
16 Supply Pipe - Cold / Tuyau d’alimentation en eau - froid
17 Supply Pipe - Hot / Tuyau d’alimentation en eau - chaud
18 Supply Pipe - Spray / Tuyau d’alimentation - vaporisateur
19 O-Ring (ø1/4” ID * ø 3/8” OD) / Joint torique
20 Hose Adaptor Assembly / Assemblage d’adaptateur de boyau
21 Cover plate & Putty Plate / Applique et plaque de mastic
