Daikin FWE02C5FV1B - Electrical Diagram

Schemat Elektryczny
t'PS'8&$57#'8&$57#'8&$57#'8&$57#
t'PS'8&$57#'8&$57#'8&$57#NPEFM
G / Y
NIEBIESKI
ORANGE
BRĄZOWY
ŻÓŁTY
CZERWONA
L
LF
MF
HF
SHF
L
N
L
N
M1
M
H
SH
UWAGA
- - - - - - -
M1, M2
G / Y
F
LF
MF
HF
SHF
= NISKA PRĘDKOŚĆ
= ŚREDNIA PRĘDKOŚĆ
= WYSOKA PRĘDKOŚĆ
= MAKSYMALNA PRĘDKOŚĆ
= OKABLOWANIE POMIESZCZENIA
= SILNIK WENTYLATORA
= ZIELONY/ŻÓŁTY
= BEZPIECZNIK
Włącznik Główny
Zasilanie
Zasilanie
Przełącznik Obrotów
Wentylatora
OKABLOWANIE
G / Y
G / Y

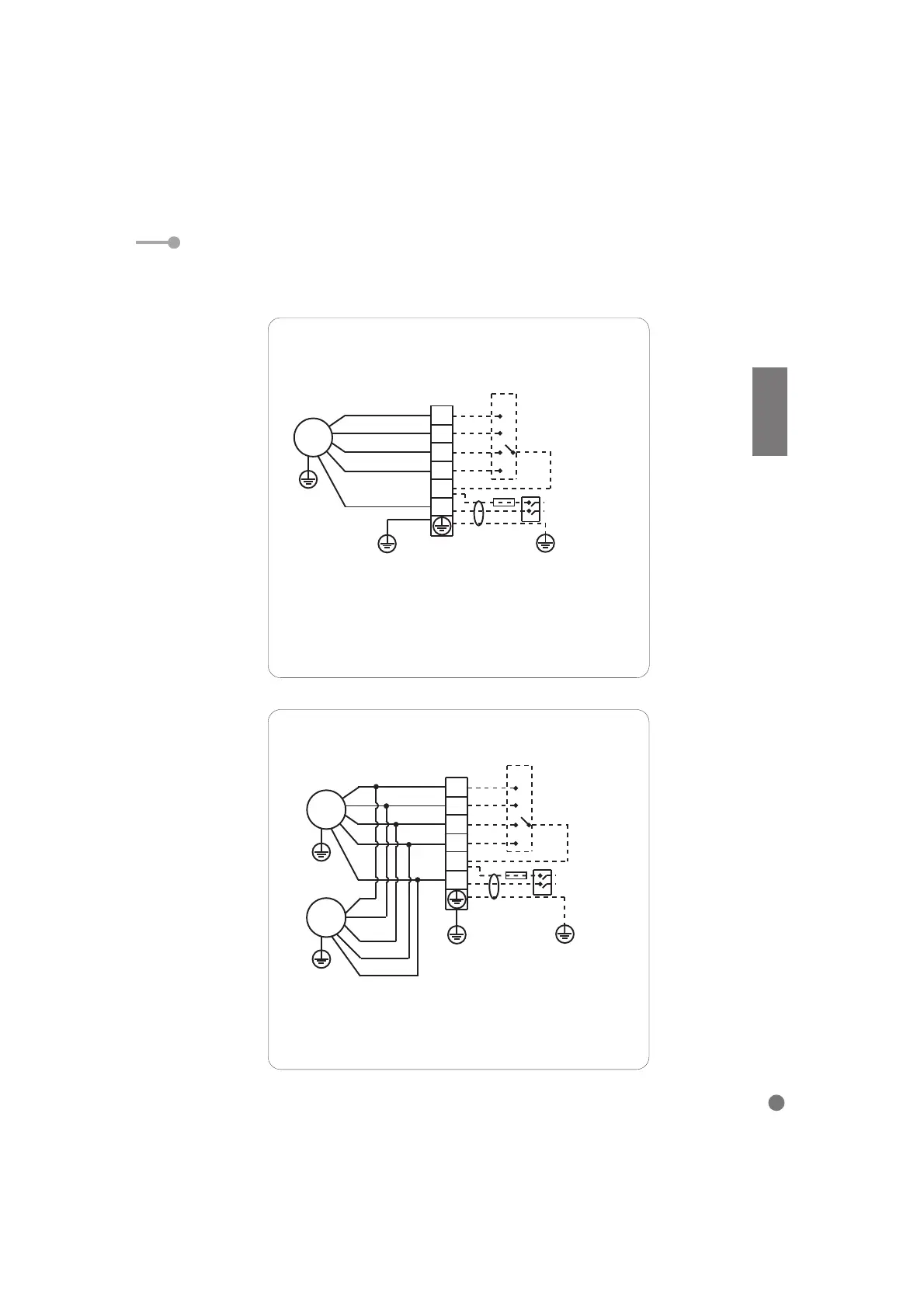

FWE (02 - 03 - 04 - 06) C5TV1B
Schemat Obwodu Elektrycznego
H210303040000105-D0701210106R01/2013
F
G / Y
G / Y
G / Y
NIEBIESKI
ORANGE
BRĄZOWY
ŻÓŁTY
CZERWONA
L
LF
MF
HF
SHF
L
N
L
N
M2
M1
M
H
SH
Włącznik Główny
Zasilanie
Przełącznik Obrotów
Wentylatora
OKABLOWANIE
FWE (07 - 08 - 10) C5TV1B
Schemat Obwodu Elektrycznego
H210303040000105-D0701210106R01/2013
F
NOTE
- - - - - - -
M1, M2
G / Y
F
LF
MF
HF
SHF
= NISKA PRĘDKOŚĆ
= ŚREDNIA PRĘDKOŚĆ
= WYSOKA PRĘDKOŚĆ
= MAKSYMALNA PRĘDKOŚĆ
= OKABLOWANIE POMIESZCZENIA
= SILNIK WENTYLATORA
= ZIELONY/ŻÓŁTY
= BEZPIECZNIK
G / Y
