Daikin FWZ - Page 8

FWZ / FWR / FWS8
In caso di sosta prolungata del terminale, con ventilatore fermo e circola-
zione di acqua fredda nello scambiatore, è possibile che si formi condensa
anche all'esterno dell'apparecchio. In questo caso è consigliabile installare
l'accessorio valvola a 3 vie (o 2 vie) in modo da interrompere il usso d'acqua
in batteria quando il ventilatore è fermo.
Nel caso di fermate invernali scaricare l'acqua dall'impianto onde evitare
danneggiamenti dovuti a formazione di ghiaccio; se vengono utilizzate
soluzioni antigelo vericare il punto di congelamento utilizzando la tabella
riportata di seguito.
% glicole in peso
Temperatura
congelamento (°C)
Variazione potenza
resa
Variazione perdita
di carico
0 0 1,00 1,00
10 -4 0,97 1,05
20 -10 0,92 1,10
30 -16 0,87 1,15
40 -24 0,82 1,20
Collegamenti elettrici
Eettuare i collegamenti elettrici in assenza di tensione, secondo le
normative di sicurezza vigenti, seguendo scrupolosamente gli schemi
nelle gure da p.60 e relativa legenda p.8.
NOTA: i cablaggi elettrici devono essere sempre posizionati sul lato op
-
posto agli attacchi idraulici.
Vericare che la tensione di rete corrisponda a quella indicata sulla targhetta
dell'apparecchio.
I collegamenti elettrici tratteggiati vanno eseguiti dall'installatore.
Per ogni ventilconvettore prevedere sulla rete di alimentazione un interrut-
tore (IL) con contatti di apertura con distanza di almeno 3 mm e un fusibile
(F) di protezione adeguato.

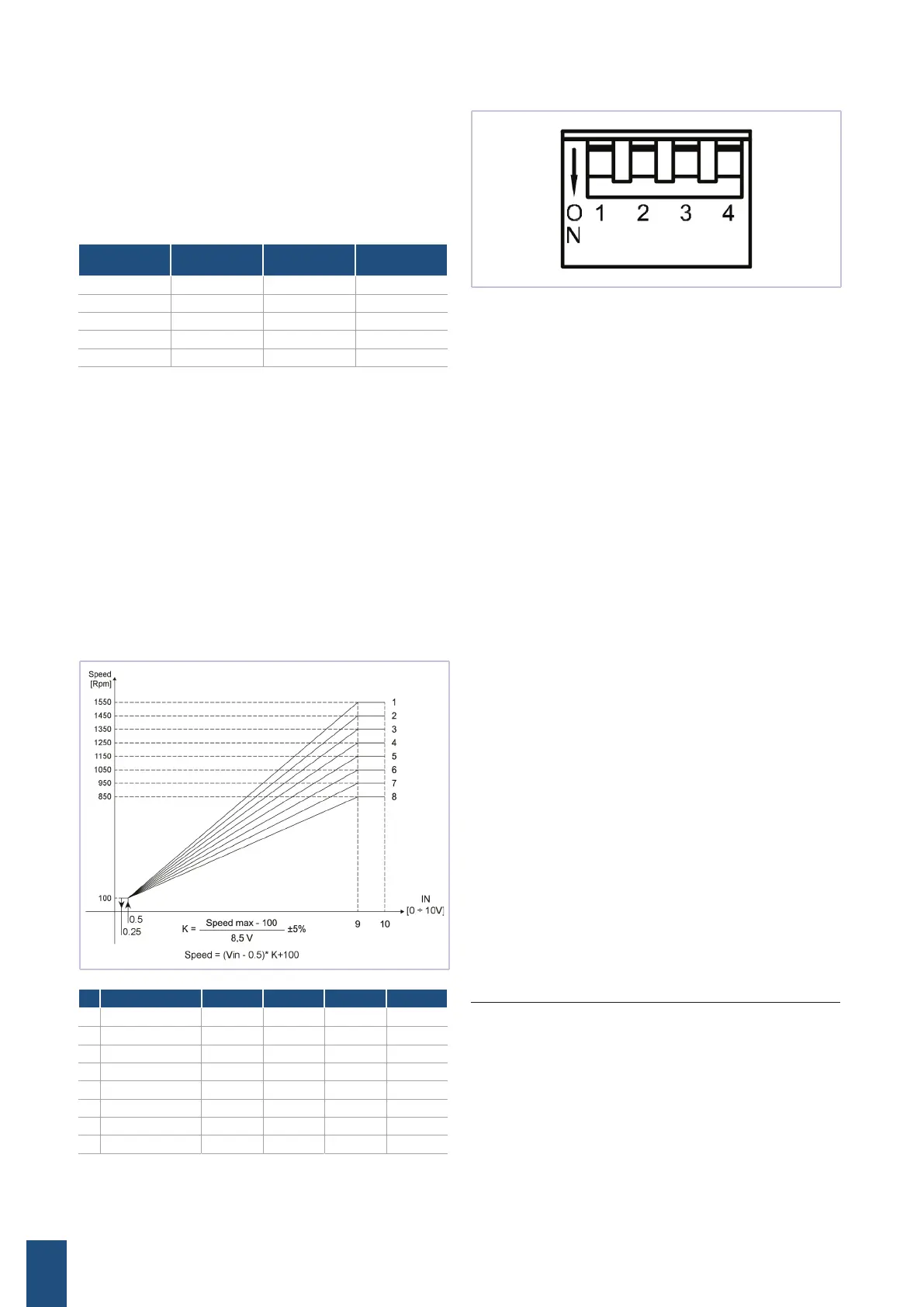

Caratteristiche di regolazione dell'inverter
Il settaggio della curva richiesta può essere eettuato in fabbrica (e modi
-
cato in cantiere se necessario) mediante impostazione dei dip switch, come
da immagine seguente:
N° Velocità MAX DIP 1 DIP 2 DIP 3 DIP 4
1 1550 rpm OFF OFF OFF -
2 1450 rpm ON OFF OFF -
3 1350 rpm OFF ON OFF -
4 1250 rpm ON ON OFF -
5 1150 rpm OFF OFF ON -
6 1050 rpm ON OFF ON -
7 950 rpm OFF ON ON -
8 850 rpm ON ON ON -
Nota: la velocità massima (1550 rpm) non viene normalmente utilizzata.
Legenda generale per schemi elettrici
Ū IL: Interruttore di Linea (non fornito)
Ū F: Fusibile di Protezione (non fornito)
Ū CN: Morsettiera a vite/faston
Ū MVI: Motore Ventilatore + Inverter Integrato
Ū EMC FILTER: Filtro antidisturbo EMI/RFI
Ū BN (L2): Marrone = fase IN ltro
Ū BU (N4): Blu = neutro IN ltro
Ū BK (U1): Nero = fase OUT ltro
Ū BU (U3): Blu = neutro OUT ltro
Ū VC: Valvola ON/OFF acqua fredda/calda per impianto 2 tubi (accessorio)
Ū Valvola ON/OFF acqua fredda per impianto 4 tubi (accesso-
rio)
Ū VH: Valvola ON/OFF acqua calda per impianto 4 tubi (accessorio)
Ū BN: Marrone = fase alimentazione valvole
Ū BU: Blu = neutro alimentazione valvole
Ū SAI: Sonda temperatura aria interna preinstallata
Ū SAE: Sonda temperatura aria remota (accessorio)
Ū SW: Sonda temperatura acqua remota (accessorio)
Ū SWH: Sonda temperatura acqua addizionale batteria calda per impian-
to 4 tubi. (accessorio - Da prevedere opzionalmente solo in presenza
di SW)
Ū SUI: Sonda umidità relativa interna preinstallata
Ū SUE: Sonda umidità relativa remota (accessorio)
Ū SC: Scatola Relè + Morsettiera Resistenza Elettrica
Ū RE: Resistenza Elettrica
Ū TSA: Termostato di Sicurezza
Ū TSM: Termofusibile di Sicurezza
Ū K: Relè di consenso da Termostato
Ū K1: Relè di consenso da Termofusibile
Legenda per schemi elettrici FWECSA
Ū T1: Trasformatore 230Vac/24Vac (non fornito)
Ū VC 0-10V: Valvola modulante acqua fredda/calda per impianto 2 tubi
(accessorio)
Ū Valvola modulante acqua fredda per impianto 4 tubi (acces-
sorio)
Ū VH 0-10: Valvola modulante acqua calda per impianto 4 tubi (accesso-
rio)
Ū RD: Rosso = +24Vac alimentazione valvole
Ū BK: Nero = 0V alimentazione valvole /GND segnale controllo
Ū grey: Grigio = segnale controllo per modulazione 0-10 Vdc
4.2 MONTAGGIO UNITÀ BASE E MOBILE DI COPERTURA
Al ricevimento dell'unità controllare l'integrità della confezione:
Ū Rimuovere il ltro aria svitando le 2 viti di bloccaggio 11.11p.58 per
FWZ / FWR rimuovere il ltro svitando le due viti sulla griglia frontale
11.10p.58.
Ū Smontare il mobile di copertura, ove presente, agendo sulle 4 viti di s-
saggio accessibili alle portelle laterali sollevate della griglia superiore.
11.5p.56.
Ū Eliminare i distanziali di protezione delle ancate mobili (utili solo nella
fase di trasporto).
Ū Installare l'apparecchio rispettando le distanze dalle pareti indicate nei
disegni dimensionali da p.53.
Ū Lasciare il mobile di copertura all'interno dell'imballo e procedere all'in-
stallazione dell'unità base alla parete utilizzando le 4 asole predisposte,
