ANLEITUNG DANFOSS BD35/BD50F 12-24 Vcc
Die elektronische Steuerungseinheit arbeitet mit
zwei Spannungen. Sie kann sowohl in Systeme mit
12V als auch in Systeme mit 24V
Spannungsversorgung eingesetzt werden. Die
maximale Spannung für 12V Systeme beträgt 17V,
die für 24V Systeme 31,5V. Die maximal zulässige
Umgebungstemperatur ist 55°C. Die elektronische
Steuerungseinheit hat einen eingebauten
Überhitzungsschutz. Dieser schaltet den Verdichter
bei Überhitzung ab.
Installation (Abb. 10)
Der Stecker der elektronischen Steuerungseinheit
muß zunächst auf die Anschlüsse des Verdichters
gesteckt werden. Die gesamte Steuerungseinheit
wird dann durch Aufschnappen des Gehäuses über
den Schraubenkopf (1) montiert.
Stromversorgung (Abb. 10)
Die elektronische Steuerungseinheit muß direct mit
den Klemmen der Stromversorgung (Batterie) (2)
verbunden werden. Plus mit + und Minus mit -
verbinden, andernfalls arbeitet die Steuerung nicht.
Die Steuerung ist gegen Verpolung geschützt. Zum
Schutz der Installation muß eine Sicherung (3) in der
+ Leitung, möglichst nahe an der Stromversorgung,
montiert sein. 15A Sicherungen für 12V und 7,5A
Sicherungen für 24V Stromkreise werden
empfohlen. Wenn ein Hauptschalter (4) montiert
wird, sollte dieser mit 20A belastbar sein. Die
Leitungsdimensionierung in Abb. 11 muß beachtet
werden. Zusätzliche Verbindungen in der
Stromversorgung sollten vermieden werden um zu
verhindern, daß ein Spannungsabfall den
Batterieschutz beeinflusst.
Batterieschutz (Abb. 10)
Die Abschaltung des Verdichters und der
Wiederanlauf ist abhängig von der ausgewählten
Spannungsbegrenzung, die an den + und – Klemmen
der Elektronik gemessen wird. Die Werkseinstellung
für 12V und 24V Spannungsversorgungen werden in
der Tabelle Abb. 12 dargestellt. Zusätzliche
Spannungsbegrenzungen (Abb. 13) zum Schutz der
Batterie können durch einen Widerstand (9)
zwischen den Klemmen C und P eingestellt werden.
Bei direkt solar betriebener Anwendung, ohne
Batterie, wird ein 220kW Widerstand empfohlen. Im
AEO-Betrieb (Adaptive Energie-Optimierung) stellt
der BD-Verdichter die Drehzahl dem Kühlbedarf
entsprechend ein, im Versorgungsspannungsbereich
von 9,6 bis 31,5V.
Thermostat (Abb. 10)
Der Thermostat (7) wird an die Anschlußklemmen C
und T angeschlossen. Ohne einen Widerstand im
Steuerkreis läuft der Verdichter mit elektronischer
Steuerungseinheit 101N0210 oder 101N0220 mit
einer Festdrehzahl von 2.000 min-1, wenn der
Thermostat eingeschaltet wird. Wird bei der
elektronischer Steuerungseinheit 101N0300 der
Thermostat ohne Wiederstand an C verbunden, so
stellt sich die Verdichterdrehzahl selbsttätig ein.
Andere Festdrehzahlen im Bereich zwischen 2.000
und 3.500 min-1 können mit einem Widerstand (8)
eingestellt werden der dazu dient, den Strom (mA)
im Steuerkreis zu regeln. Die Widerstandswerte für
die verschiedenen Motordrehzahlen werden in der
Tabelle Abb. 14 dargestellt.
Ventilator (Option, Abb. 10)
Ein Ventilator (5) kann an die Klemmen + und F
angeschlossen werden. Plus an + und Minus an F.
Da die Ausgangsspannung zwischen den Klemmen
+ und F immer auf 12V geregelt ist, muß ein 12V
Ventilator für 12V und 24V versorgte Systeme
benutzt werden. Der Ventilatorausgang kann einen
Dauerstrom von 0,5ADurchschnitt liefern. Eine
höhere Stromaufnahme ist nur während des
Anlaufens für 2 Sekunden zulässig.

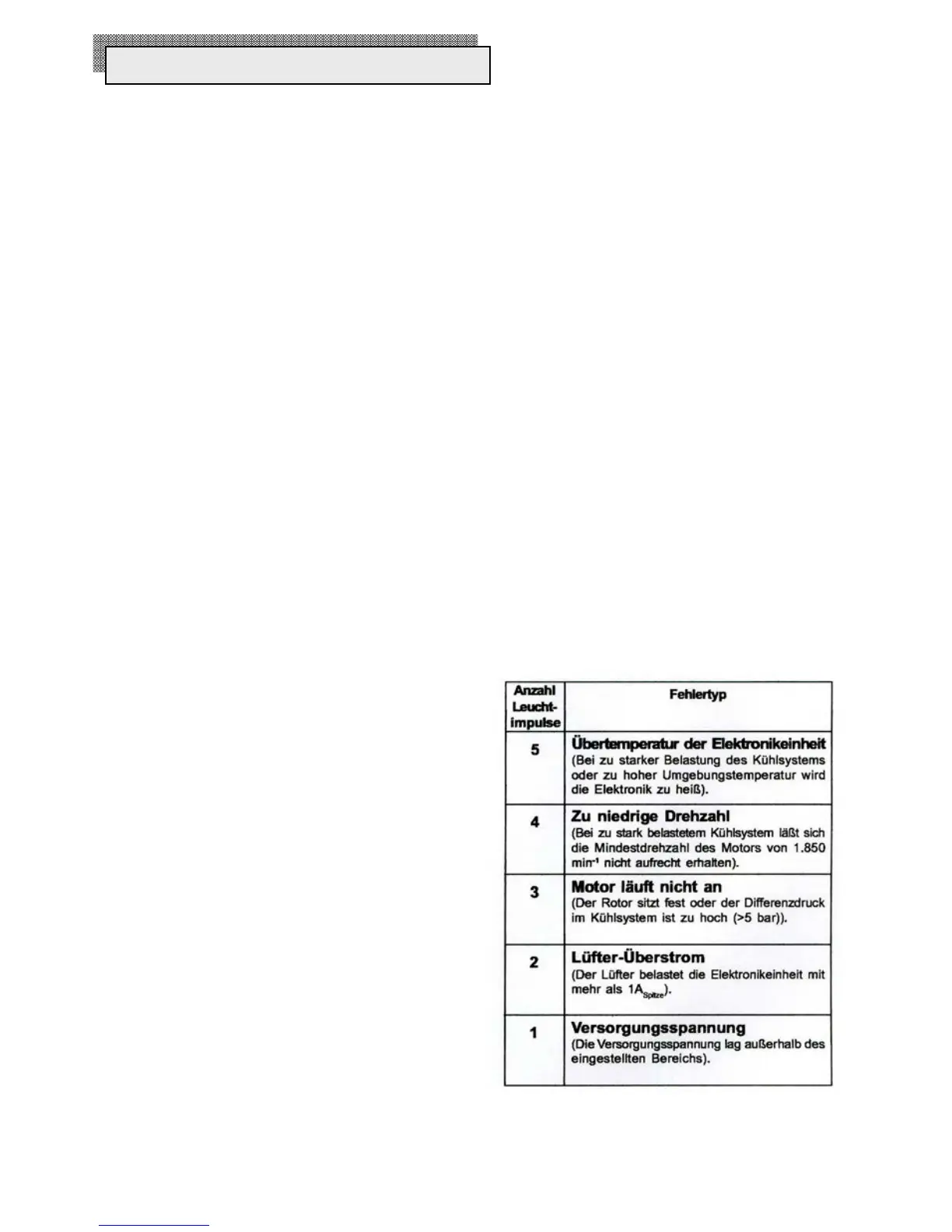

LED (Option, Abb. 10)
Eine 10mA Leuchtdiode (LED) (6) kann an die
Klemmen + and D angeschlossen werden. Falls die
elektronische Steuerung einen Bedienungsfehler
registriert, wird dieser durch Aufleuchten der LED
angezeigt. Die Anzahl der Leuchtimpulse ist je nach
Bedienfehler unterschiedlich. Jeder Impuls dauert ¼
Sekunde. Die Fehleranzeige wird alle 4 Sekunden
wiederholt.
