APÉNDICE A. Conexiones de línea : no-balanceadas y balanceadas

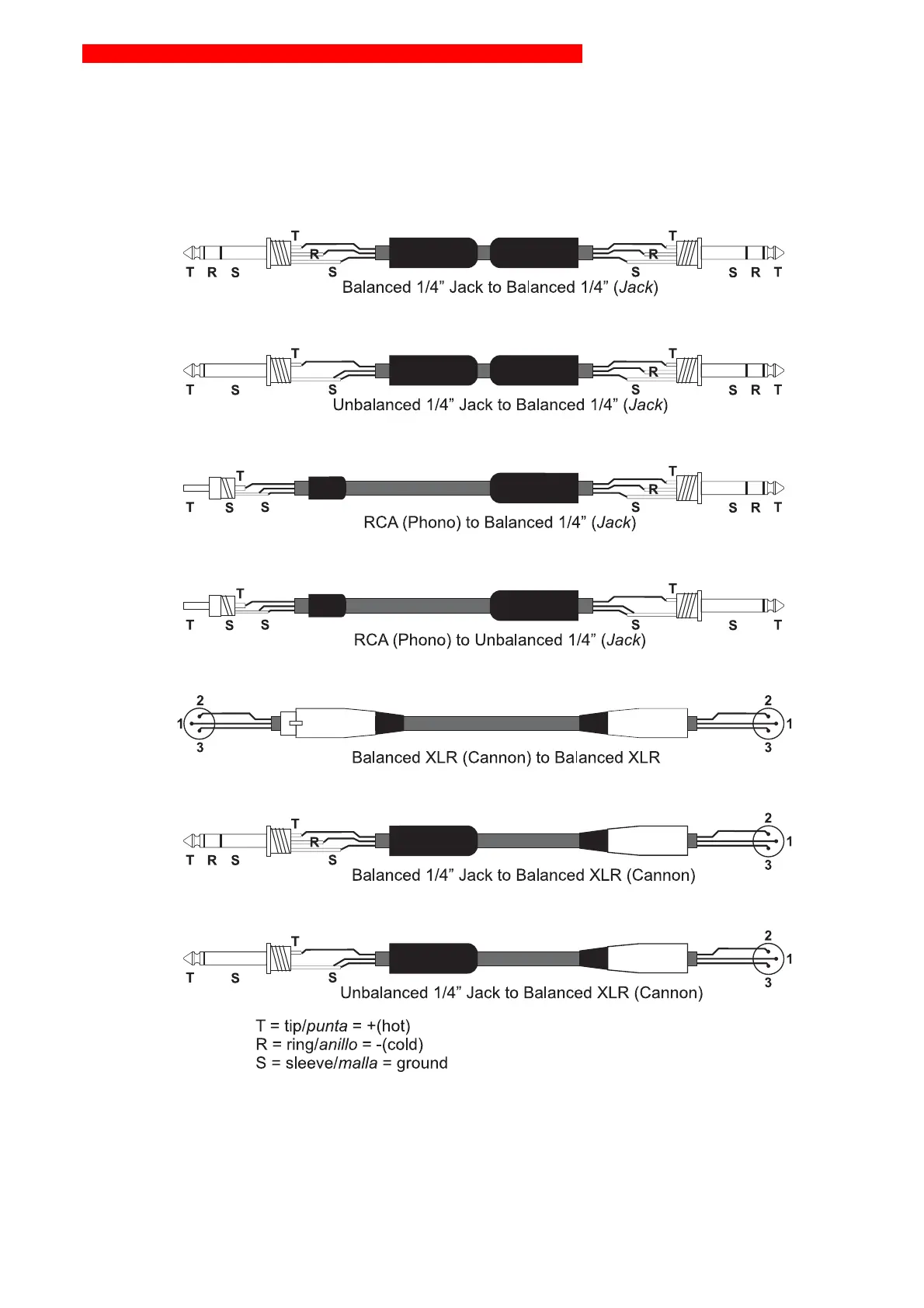

Los gráficos que se muestran la conexión recomendada desde diferentes tipos de conectores: los conectores de la izquierda vienen de
la fuente de sonido y los de la derecha van a las entradas de la unidad. Observe que en los conectores no balanceados de la izquierda
unimos dos terminales dentro del conector. En las conexiones de salida balanceada a entrada balanceada, en caso de aparecer
zumbidos, pruebe a desconectar la malla o tierra (
sleeve , ground ) en el conector de entrada a la unidad. Nótese que los gráficos
indican qué pin se tiene que conectar con qué otro pin, pero que las posiciones de los pines son diferentes a las de un conector XLR en
la realidad. También se asume que los dispositivos usan el pin 2 en el XLR como positivo.
