Índice
Painel frontal e traseiro........................................................................ 1
Comando à distância.... ...................................................................... 2
Ligações.............................................................................................3
Instalação inicial................................................................................. 3
Resolução de problemas......................................................................8
Especificações técnicas..................................................................... 8

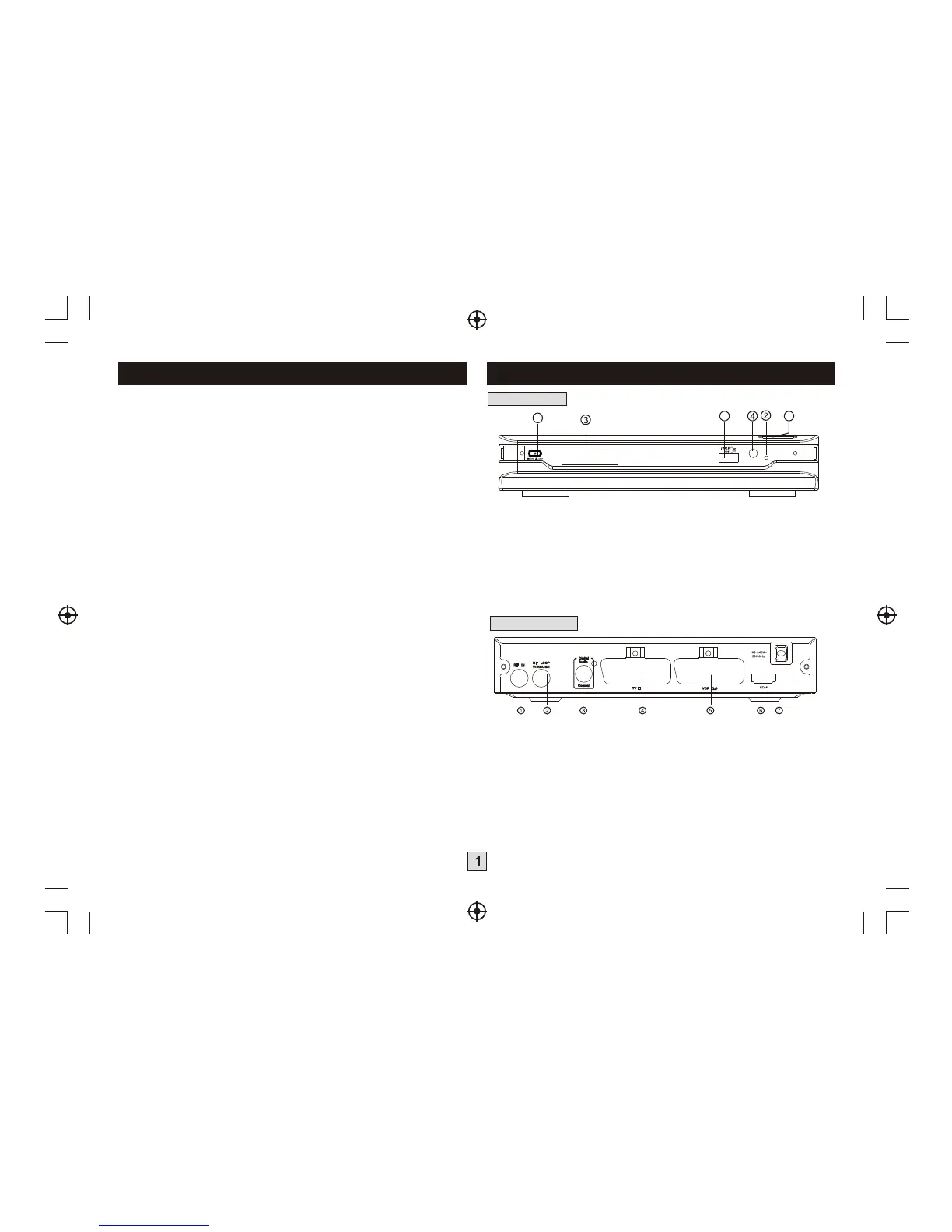

Painel frontal e traseiro
1. Painel frontal
2. Painel traseiro
1 BOTÃO DE ALIMENTAÇÃO: Utilizado para ligar ou desligar a alimentação de
energia do aparelho.
2 INDICADOR DE ESPERA: Utilizado para indicar o estado do conversor para
televisão: o indicador ficará vermelho se o conversor para televisão entrar no
modo de espera.
3
4 SENSOR DO COMANDO À DISTÂNCIA: Utilizado para receber o sinal do
comando à distância.
5 USB:
6 CANAL SEGUINTE/ANTERIOR: Utilizado para mudar de canal sem utilizar o
comando à distância.
JANELA DE INFORMAÇÕES: Utilizada para indicar o número do canal.
Entrada de dados a partir de dispositivos de armazenamento USB.
1 RF IN: Esta entrada destina-se à ligação da sua antena externa.
2 RF LOOP THROUGH: Esta saída irá derivar o sinal RF para o seu
televisor ou outro sistema de vídeo.
3 COAXIAL: Esta saída liga-se a uma entrada coaxial no seu sistema de
som envolvente.
4 SCART VCR: Permite a ligação a um leitor de DVD ou outro sistema de
vídeo.
5 SCART TV: Para ligar ao seu televisor.
6 HDMI OUT Esta saída liga-se à entrada HDMI no seu aparelho.
7 CABO DE ALIMENTAÇÃO: Para ligar à sua fonte de alimentação
eléctrica.
1
5
6
