Panel delantero y trasero

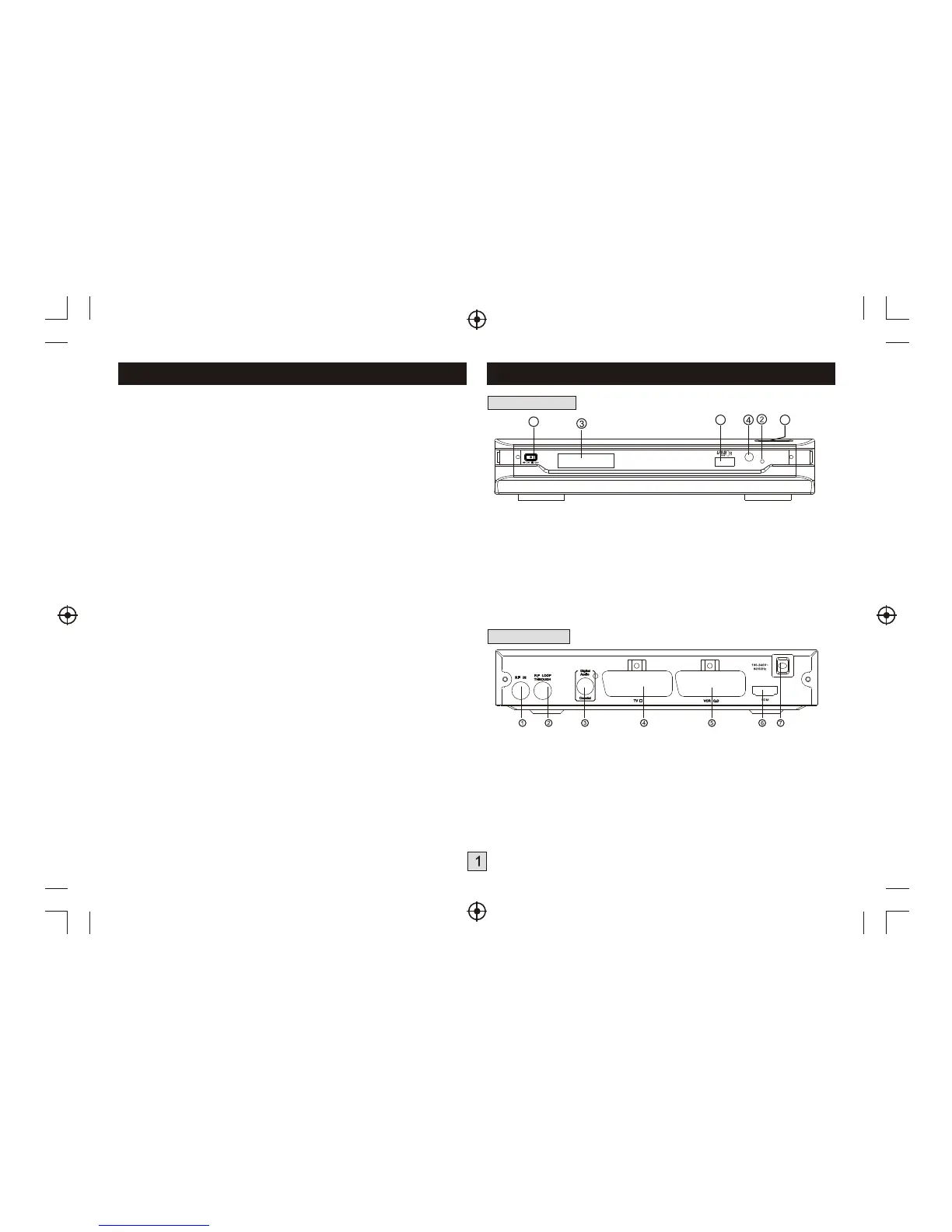

1. Panel delantero
2. Panel trasero
1 BOTÓN POWER (ENCENDIDO/APAGADO): Utilizado para encender / apagar
la alimentación eléctrica.
2 INDICADOR STANDBY: Utilizado para indicar visualmente el estado de
alimentación eléctrica del descodificador digital; el LED se pondrá rojo el
descodificador pasa a modo standby.
4 SENSOR DEL MANDO A DISTANCIA: Utilizado para recibir la señal del mando
a distancia.
5 USB:
6 AUMENTO / DISMINUCIÓN DE CANALES: Utilizado para cambiar los canales
cuando no se use el mando a distancia.
3 VENTANA LED DE INDICACIÓN DE CANAL: Utilizada para indicar el canal en
pantalla.
Entrada de datos desde dispositivos de almacenamiento USB.
1 RF IN (ENTRADA DE RF): Este conector conecta el aparato a su antena externa.
2 RF LOOP THROUGH (SALIDA DIRECTA RF): Este conector derivará la señal
RF a su TV o a otro sistema de vídeo.
3 COAXIAL: Este conector conecta el aparato a un conector coaxial de su
sistema de sonido surround.
4 VCR SCART (EUROCONECTOR VCR): Este conector conecta el aparato a un
DVD o a otro sistema de vídeo.
5 TV SCART (EUROCONECTOR DE TV): Este conector conecta el aparato a su TV.
6 HDMI OUT (SALIDA HMDI) Este conector conecta el aparato a la entrada HDMI
de un dispositivo.
7 CABLE DE ALIMENTACIÓN DE LA RED: Se utiliza para conectar a su fuente
de alimentación de la red eléctrica.
