D
SPL2(TS) und SPL3(TS) Gebrauchsanweisung Anschließen
7
EXTERNAL
ATTENUATION
INPUT

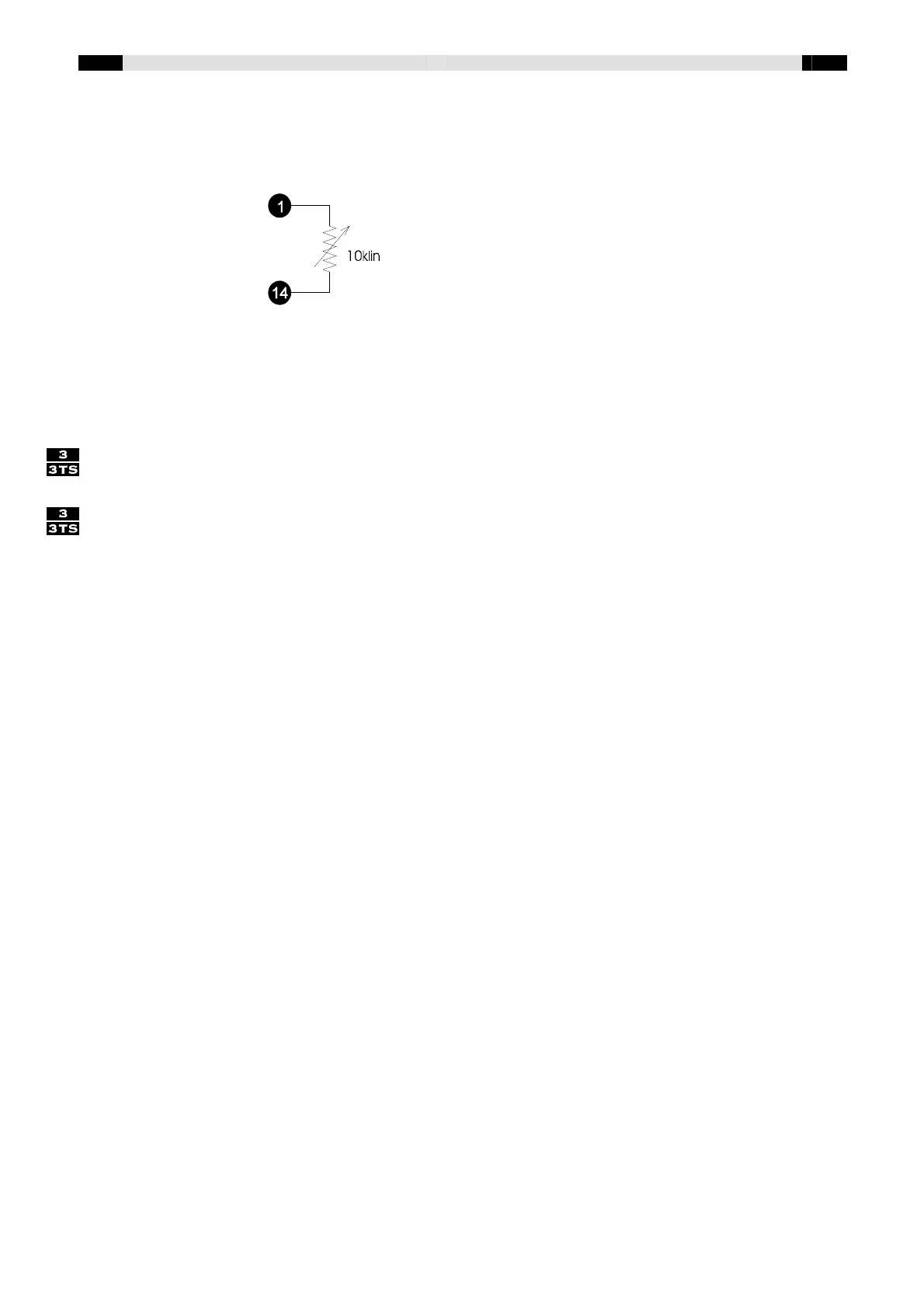

Externe Lautstärkeregelung ist möglich mittels diesem "Remote-
für ein externes Potentiometer. Mit diesem Regler kann der Ausgangspegel
nochmals mit 20 dB gedämpft werden. (10 kΩ-Potentiometer).
REDUCTION Anschluß für LED's oder Solidestate-Relais (Halbleiterrelais) für Fernanzeige
von REDUCTION (20 V / 10 mA)
OVERLOAD Anschluß für LED's oder Solidestate-Relais (Halbleiterrelais) für Fernanzeige
von OVERLOAD (20 V / 10 mA)
WARNING Anschluß für LED's oder Solidestate-Relais (Halbleiterrelais) für Fernanzeige
von WARNING (“live” Betriebsart) (20 V / 10 mA)
LIVE MODE OK Anschluß für Solidestate-Relais (Halbleiterrelais), für Abschaltung externe
"live"-Verstärker. Im Normalbetrieb ist der Anschluß stromversorgt, bei eine
Sanktion in Funktion strom abgeschaltet.
SANKTION AKTIV In der SPL2 Betriebsart ist es möglich eine zusätzliche Bedingung für die
"sanction"-Funktion zuzufügen. Diese wird dann bei Überschreitung des
Schwellwertes (Threshold) um mehr als 14dB aktiviert. Um diese Funktion
zu nutzen müssen Kontakt 6 und 7 kurzgeschlossen werden.
MAINS Netzkabel (220 .. 240 V AC).
