Installatie
SPL2(TS) en SPL3(TS) gebruiksaanwijzing
NL
EXTERNAL
ATTENUATION
INPUT

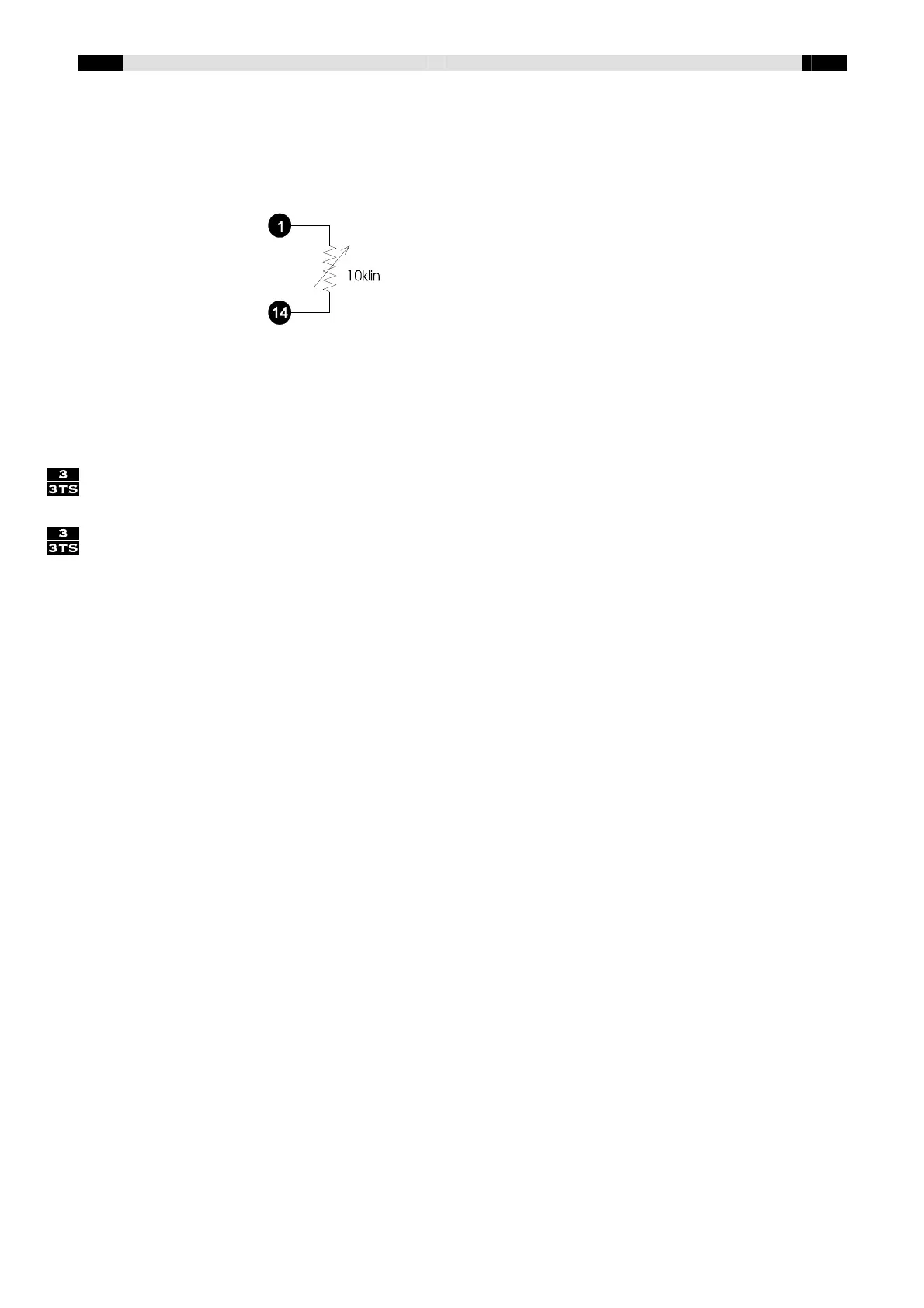

Externe volumeregeling is mogelijk via de "external attenuation" ingang op
de DB25 connector. Op deze manier is het mogelijk om bijvoorbeeld op een
andere plaats dan bij de apparatuur het volume te kunnen verminderen. Dit
kan met een lineaire potmeter van 10 kΩ.
REDUCTION Aansluiting voor LED of solidstate relais, ten behoeve van externe indicatie
van REDUCTION (+20 V / 10 mA DC)
OVERLOAD Aansluiting voor LED of solidstate relais, ten behoeve van externe indicatie
van OVERLOAD (+20 V / 10 mA DC)
WARNING Aansluiting voor LED of solidstate relais, ten behoeve van externe indicatie
van WARNING (+20V/10mA DC)
LIVE MODE OK Aansturing afschakelmechanisme "live" versterkers (normaal is de uitgang
stroomvoerend (+20 V / 10 mA DC), in geval van sanctie niet.
SANCTIE ACTIEF Als de limiter in SPL2 mode werkt kan een extra sanctie worden geven bij
oversturing. Als de limiter meer dan 14 dB wordt overstuurd kan het geluid
extra worden verzwakt. Als deze functie gewenst is moet pen 6 met aarde
(bijvoorbeeld pen 7) worden verbonden.
MAINS Netsnoer. De SPL-limiters werken op een netspanning van 220 .. 240 V
AC.
