DAZE MODE 3 - Page 11

11.

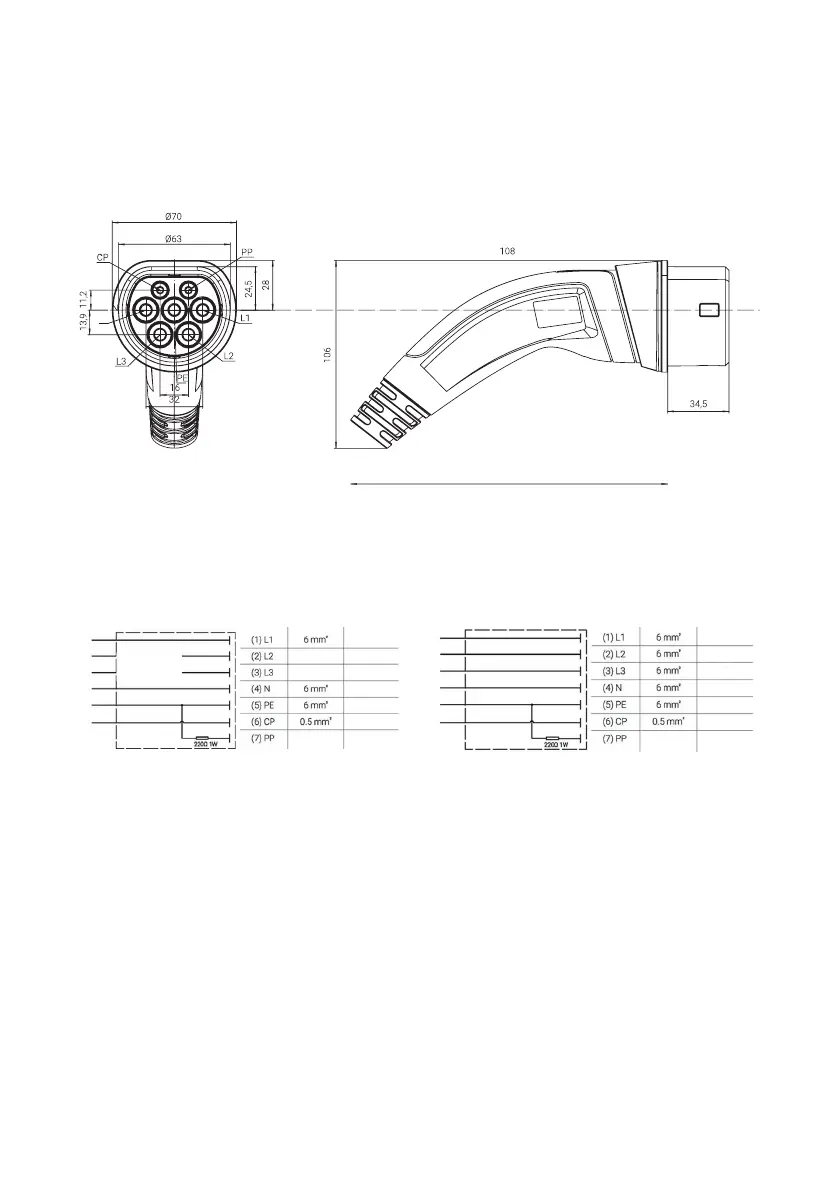

Le diagramme de raccordement est présenté dans les gures suivantes.
Der Anschlussplan ist in den folgenden Abbildungen dargestellt.
Het aansluitschema wordt in de volgende afbeeldingen weergegeven.
SINGLE-PHASE CABLE THREE-PHASE CABLE
CÂBLE MONOPHASÉ - EINPHASIGES KABEL - EENFASIGE KABEL TCÂBLE TRIPHASÉ - DREIPHASIGES KABEL - DRIEFASIGE KABEL
Connection Function Section Colour Connection Function Section Colour
The connection diagram is shown in the following gures.
CÂBLE MONOPHASÉ EINPHASIGES KABEL EENFASIGE KABEL
- Connexion
- Fonction
- Section
- Couleur: brun, bleu, jaune-vert,
blanc, orange.
CÂBLE TRIPHASÉ
- Connexion
- Fonction
- Section
- Couleur: brun, noir, gris, bleu,
jaune-vert, blanc, orange.
- Verbindung
- Funktion
- Abschnitt
- Farbe: braun, blau, gelbgrün,
weiß, orange.
DREIPHASIGES KABEL
- Verbindung
- Funktion
- Abschnitt
- Farbe: braun, schwarz, grau, blau,
gelb-grün, weiß, orange.
- Aansluiting
- Functie
- Sectie
- Kleur: bruin, blauw, geel-groen,
wit, orange.
DRIEFASIGE KABEL
- Aansluiting
- Functie
- Sectie
- Kleur: bruin, zwart, grijs, blauw,
geel-groen, wit, orange.
FR DE NL
Brown
Brown
Black
Grey
Blue Blue
Yellow - green Yellow - green
White White
Orange Orange
