27

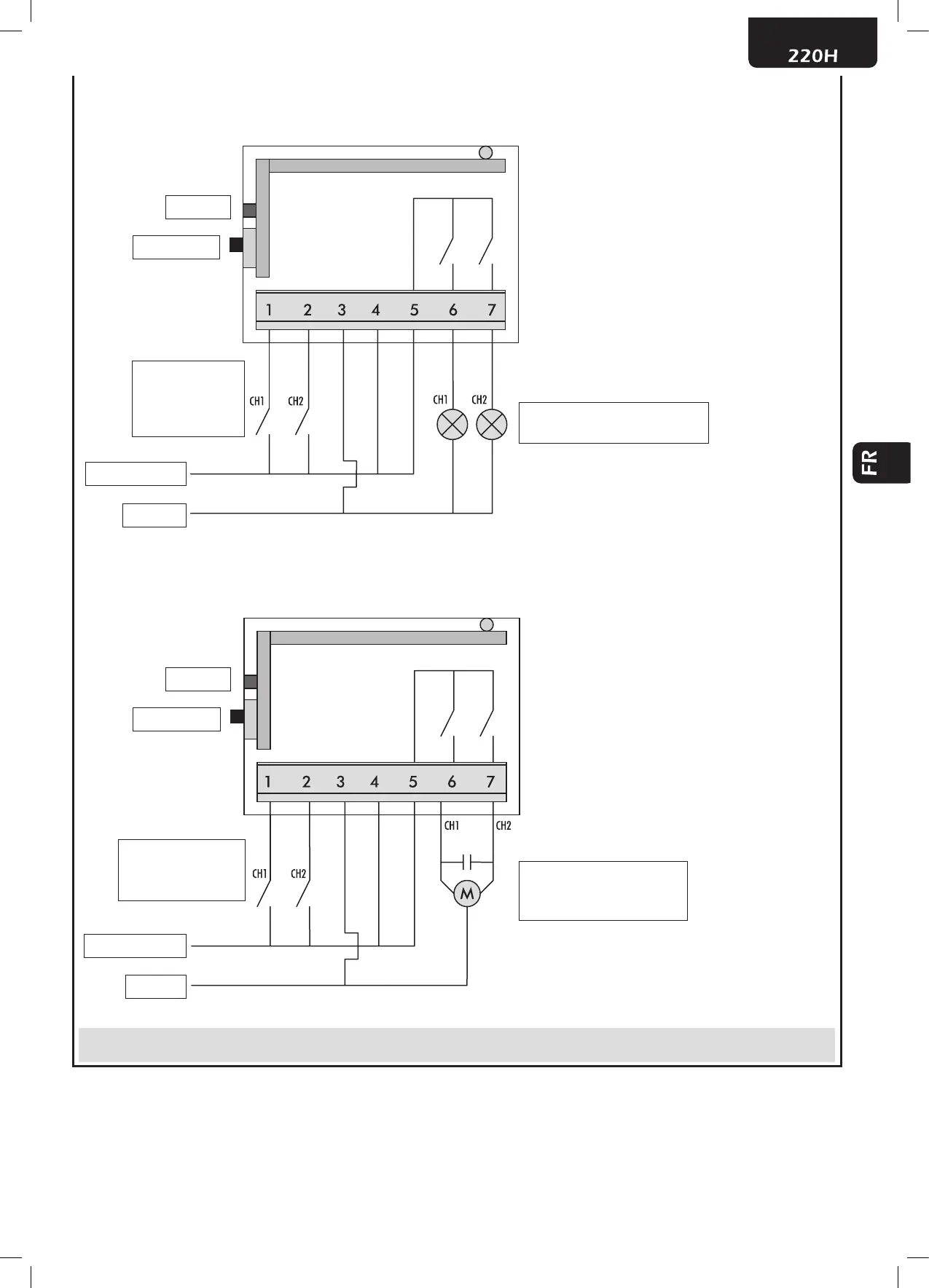

Schéma 1. Indications schématiques pour contrôler deux
charges indépendantes, comme par exemple 2 ampoules
Raccordements au bornier:
1 - entrée de la commande locale ch. 1
(activée lorsqu’elle est connectée à la 4)
2 - entrée de la commande locale ch. 2
(activée lorsqu’elle est connectée à la 4)
3 - entrée alimentation (neutre ou “-”)
4 - entrée alimentation (phase ou “+”)
5 - commun, contacts relais
6 - contact N.O. de sortie du canal 1
7 - contact N.O. de sortie du canal 2
Entrées locales:
- 2 interrupteurs
ou
- 2 touches
2 charges résistives 230V ~
1250W Maxi chacune
Phase 230V ~
Led DL1
Touche P1
Neutre
Schéma 2. Indications schématiques pour contrôler
un moteur asynchrone monophasé
Raccordements au bornier:
1 - entrée de la commande locale ch. 1
(activée lorsqu’elle est connectée à la 4)
2 - entrée de la commande locale ch. 2
(activée lorsqu’elle est connectée à la 4)
3 - entrée alimentation (neutre ou “-”)
4 - entrée alimentation (phase ou “+”)
5 - commun, contacts relais
6 - contact N.O. de sortie du canal 1
7 - contact N.O. de sortie du canal 2
Entrées de la
commande locale:
- 2 touches
Moteur 230V ~
asynchrone monophasé
Maxi 500W
Phase 230V ~
Led DL1
Touche P1
Neutre
ATTENTION
vé r I f I e r qu e l e s c o n n e x I o n s so n t co r r e c t e s ava n t d e br a n c h e r l e mo d u l e : u n e c o n n e x I o n In c o r r e c t e p e u t e n t r a î
-
n e r d e s d o m m a g e s à l ’a p pa r e I l e t g é n é r e r u n r I s q u e p o u r l a s é c u r I t é p e r s o n n e l l e .
