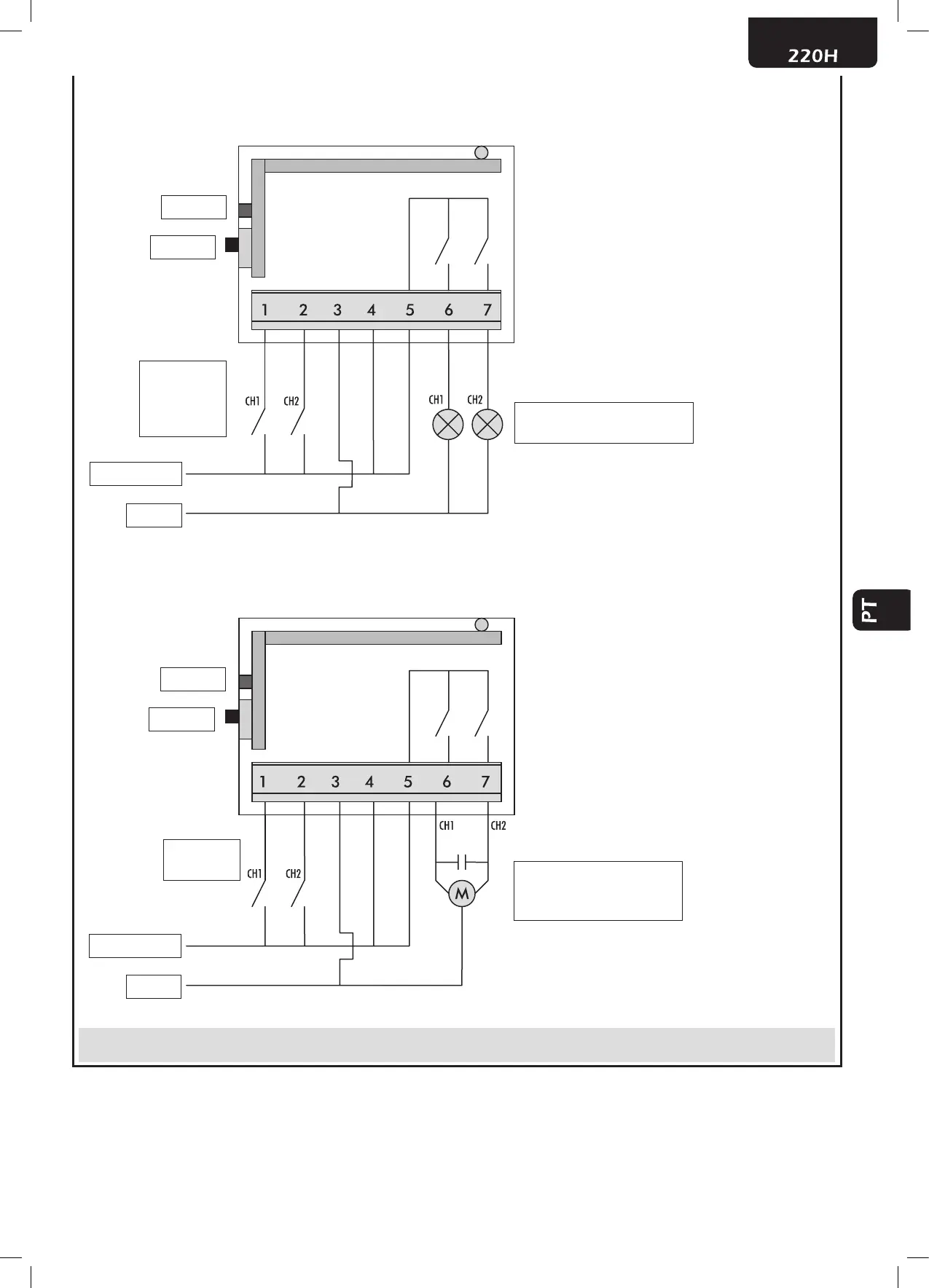

Esquema 1. Esquema de ligações elétricas para o controlo de duas cargas
independentes, como por exemplo 2 lâmpadas
Terminal de ligações:
1 - Entrada do canal 1
(ativa quando ligado a 4)
2 - Entrada do canal 2
(ativa quando ligado a 4)
3 - Fonte de alimentação (neutro ou “-”)
4 - Fonte de alimentação (Fase ou “+”)
5 - Comum dos contactos de relés
6 - Canal 1 contato de saída NO
7 - Canal 2 contato de saída NO
Entradas:
- 2 switches
ou
- 2 botões
2 cargas resistivas 230V ~
1250W Max cada
Fase 230V ~
Led DL1
Tecla P1
Neutro
Esquema 2. Esquema elétrico para o controlo de
um motor assíncrono monofásico
Terminal de ligações:
1 - Entrada do canal 1
(ativa quando ligado a 4)
2 - Entrada do canal 2
(ativa quando ligado a 4)
3 - Fonte de alimentação (neutro ou “-”)
4 - Fonte de alimentação (Fase ou “+”)
5 - Comum dos contactos de relés
6 - Canal 1 contato de saída NO
7 - Canal 2 contato de saída NO
Entradas:
- 2 botões
Motor assíncrono
Monofásico 230V ~
Max 500W
Fase 230V ~
Led DL1
Tecla P1
Neutro
ATENÇÃO
ve r I f I q u e s e a s l I g a ç õ e s e s t ã o c o r r e ta s a n t e s d e l I g a r o m ó d u lo : l I g a ç ã o I n c o r r e ta p o d e d a n I f I c a r o e q u I pa m e n t o
e c a u s a r p e r I g o p a r a a s e g u r a n ç a p e s s o a l .
