Dea 220H - Page 65

63

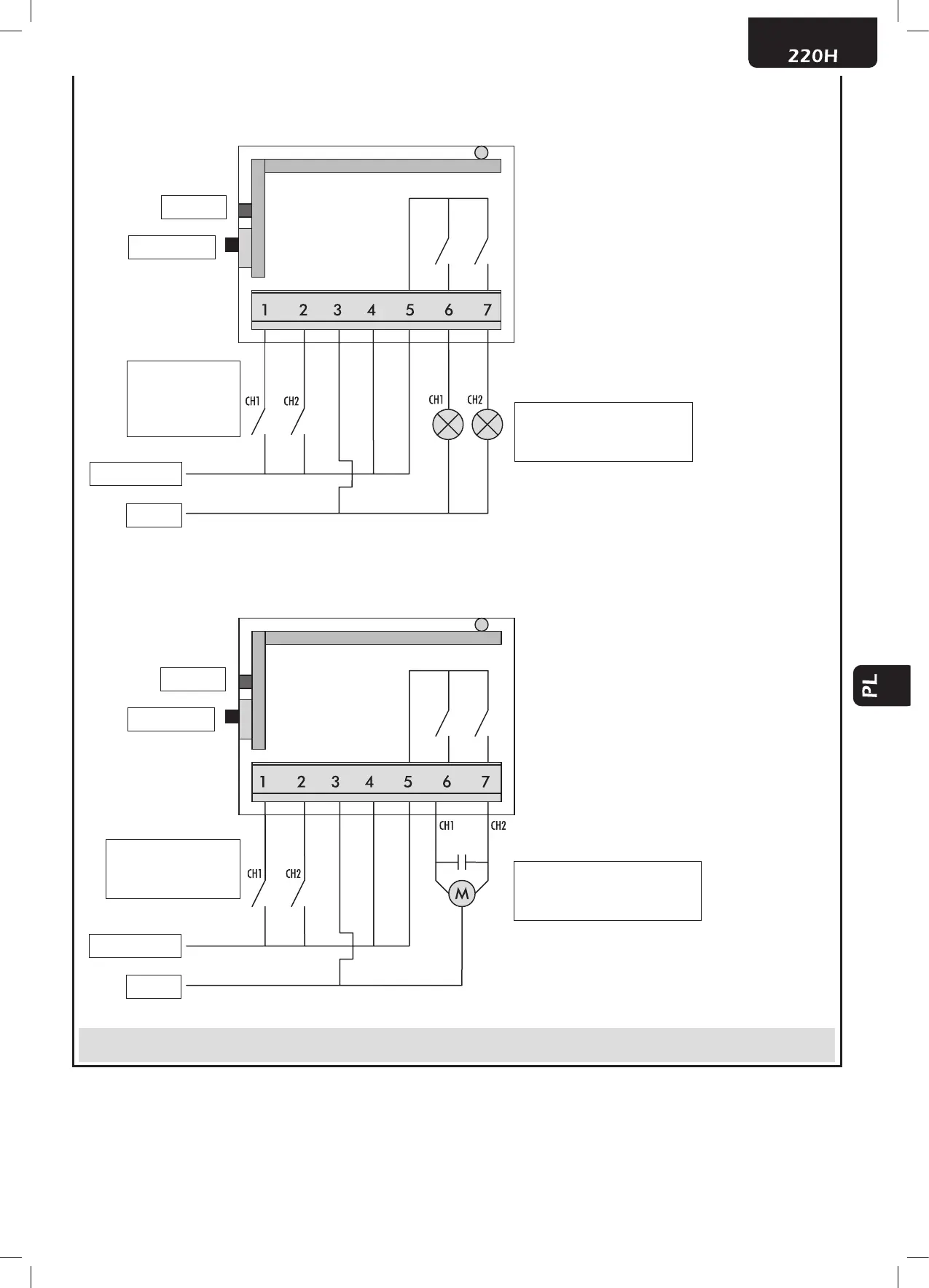

Schemat 1. Schemat połączeń do kontroli
2 niezależnych obciążeń, np. 2 lampy
Poałączenia listwy zaciskowej:
1 – wejście sterowania lokalnego kan. 1
(aktywny kiedy jest podłączony do kan.4)
2 - wejście sterowania lokalnego kan. 2
(aktywny kiedy jest podłączony do kan.4)
3 – wejście zasilania (neutralny lub ”–“)
4 – wejście zasilania (faza lub “+”)
5 – wspólne styki przekaźników
6 – styk n.o. wyjście kanału 1
7 – styk n.o. wyjście kanału 2
Wejścia lokalne:
- 2 przełączniki
lub
- 2 przyciski
2 obciążenia rezystancyjne
każdy 230V ~
1250W Max
Faza 230V ~
Led DL1
Przycisk P1
Neutro
Schemat 2. Schemat połączeń do kontroli
silnika asynchronicznego jednofazowego
Poałączenia listwy zaciskowej:
1 – wejście sterowania lokalnego kan. 1
(aktywny kiedy jest podłączony do kan.4)
2 - wejście sterowania lokalnego kan. 2
(aktywny kiedy jest podłączony do kan.4)
3 – wejście zasilania (neutralny lub ”–“)
4 – wejście zasilania (faza lub “+”)
5 – wspólne styki przekaźników
6 – styk n.o. wyjście kanału 1
7 – styk n.o. wyjście kanału 2
Wejścia sterowania
lokalne:
- 2 przyciski
Silnik 230V ~
asynchroniczny jednofazowy
Max 500W
Faza 230V ~
Led DL1
Przycisk P1
Neutro
UWAGA
pr z e d z a s I l e n I e m m o d u ł u n a l e ż y u p e w n I ć s I ę c z y w s z y st k I e p o ł ą c z e n I a s ą w y ko n a n e p r aw I d ł o w o ; b ł ę d n e p o d ł ą c z e n I e
m o ż e s p o w o d o w a ć u s z ko d z e n I e u r z ą d z e n I a o r a z st wo r z y ć z a g r o ż e n I e d l a b e z p I e c z e ń s t w a p e r s o n e lu .
