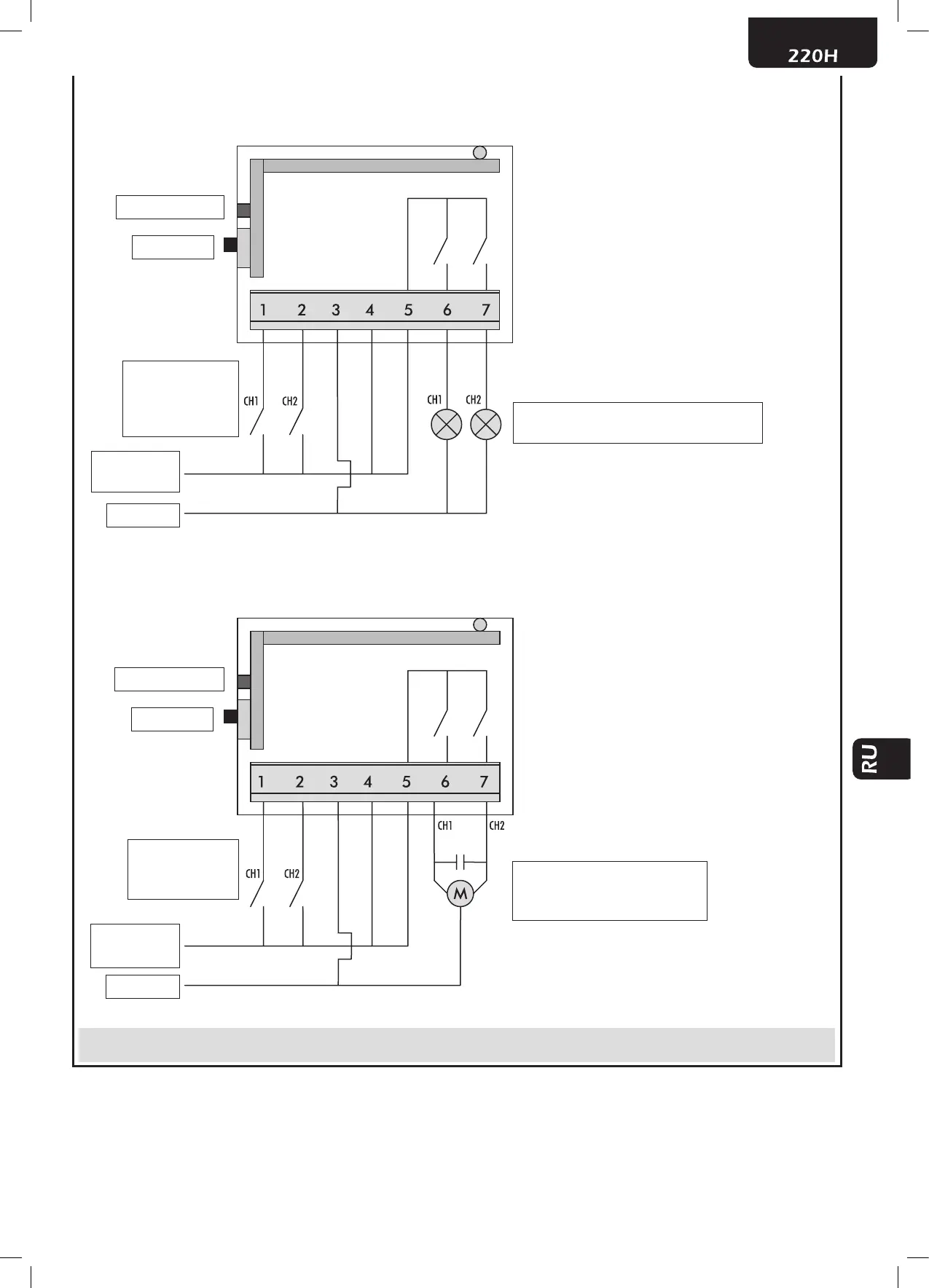

Схема 1. Схематические указания для контроля
2 независимых нагрузок, например 2-х лампочек
ПОДСОЕДИНЕНИЯ КЛЕММНОЙ ПАНЕЛИ:
1 – вход местной команды канала 1
(активен при подсоединении к точке 4)
2 – вход местной команды канала 2
( активен при подсоединении к точке 4)
3 – вход питания (нейтральный o ”–“)
4 – вход питания (фаза o “+”)
5 – общие контакты реле
6 – нормально разомкнутый контакт
выход канала 1
7 – нормально разомкнутый контакт
выход канала 2
Местные входы:
- 2 выключателя
или
- 2 кнопки
2 резистивные нагрузки 230 Вольт ~
Макс 1250 Ватт каждая
Фаза
230 Вольт ~
Светодиод DL1
Кнопка P1
Нейтраль
Схема 2. Схематичные указания контроля
асинхронного однофазного двигателя
ПОДСОЕДИНЕНИЯ КЛЕММНОЙ ПАНЕЛИ:
1 – вход местной команды канала 1
(активен при подсоединении к точке 4)
2 – вход местной команды канала 2
( активен при подсоединении к точке 4)
3 – вход питания (нейтральный o ”–“)
4 – вход питания (фаза o “+”)
5 – общие контакты реле
6 – нормально разомкнутый контакт
выход канала 1
7 – нормально разомкнутый контакт
выход канала 2
Входы местной
команды:
- 2 кнопки
Двигатель 230 Вольт ~
Асинхронный однофазный
Макс 500 Ватт
Фаза
230 Вольт ~
Светодиод DL1
Кнопка P1
Нейтраль
Внимание Удостоверьтесь в правильности подсоединений до подачи питания на модуль: ошибочное
подсоединение может обусловить повреждения прибора или опасность для жизни персонала.
