Dea GTI User Manual

ДекларацияЕСосоответствии(DoC)

Модельаппарата/Изделие: GTI2‐GTI4 ‐GTI2/868‐GTI4/868‐GTI2N‐GTI4N‐GTI2M‐GTI4M
Тип: Дистанционноеуправлениедляоткрытияворот
Партия: См.этикеткунаобратнойсторонеруководствапользователя

ВышеописанныйпредметдекларациисоответствуетследующемуунифицированномузаконодательствуЕвропейскогосоюза:

Директивы2014/53/ЕС(REDДиректива)
Директивы2011/65/EU(RoHS)

Применялисьследующиеунифицированныестандартыитехническиеусловия:

Название: Датастандарта/техническихусловий
EN61000‐6‐2 2005+EC:2005
EN61000‐6‐3 2007+A1:2011
EN301489‐1v2.2.0 2017
EN301489‐3v2.1.1 2017finaldraft
EN60950‐1 2006+A11:2009+A1:2010+A12:2011+A2:2013
EN300220‐2v3.1.1 2017
EN50581 2012

Дополнительнаяинформация

Подписаноотимени:
Редакция: Имяидатавыпуска: Имя,должность,подпись
00.00
PioveneRocchette(VI)
15/03/18
TizianoLievore
(Administrator)

Дистанционное управление для открытия ворот
Инструкция по эксплуатации
Данные инструкции были подготовлены производителем и являются неотъемлемой частью продукции. Просьба прочитать и сохранить их для справок в будущем.
1. Соответствие
Радиооборудование системы DEA соответствует всем техническим нормативным актам, которые относятся к изделию в рамках сферы применения европейских директив 2014/35/CE и 2014/53/CE. Система
DEA гарантирует качество и соответствие Директиве 2011/65/CE (RoHS) (Директива, ограничивающая содержание вредных веществ) материалов, используемых для сборки изделия. С Декларацией о
соответствии ознакомиться в конце страницы.
2. Описание оборудования
Радиокоманды GTI2, GTI4, GTI2M и GTI4M используются в сочетании с изделиями DEA в качестве центральных узлов управления и внешних
принимающих устройств, сконфигурированные с использованием сопоставимых кодов передачи.
Во время нажатия кнопки радиоуправления передается радиосигнал и включается светодиодный индикатор, обозначающий кроме того, тип
кода:
• HCS rolling code - красный светодиодный индикатор (заводская настройка);
• DIP SWITCH HT12 - зеленый светодиодный индикатор;
• D.A.R.T. DEA Advanced Rolling Transmission - чередующийся красный/зеленый светодиодный индикатор;
• КЛОНИРУЕМЫЙ сигнал - зеленый светодиодный индикатор (функция доступна только при GTI2M и GTI4M).
См. руководство об эксплуатации приемника для получения информации относительно процедуры сохранения.
3. Замена кода передачи
Сохраняйте нажатыми кнопки Т1 и Т2. Когда светодиод радиоуправления включается (10с) подождать, чтобы началось цикличное мигание,
которое будет указывать на настроенный тип кода:
• 1 мигание в секунду = HCS rolling code;
• 2 мигания в секунду = DIP SWITCH HT12;
• 3 мигания в секунду = D.A.R.T.
Удерживая нажатой Т1 и использовать кнопку Т2, чтобы изменить тип мигания. Выбор нового кода нажать и удерживать нажатой снова
кнопку Т2 до отключения светодиодного индикатора (5с).
4. Изучение канала в клонируемом режиме
С радиоуправлением GTI2M и GTI4M можно клонировать дистанционное управление DEA при частоте 433,92 МГц. Каждая кнопка может
сохранять один определенный сигнал, направляемый передатчиком-источником. Процедура:
• Определить кнопку T, на которой необходимо сохранить сигнал, который подлежит клонированию. Удерживать нажатой кнопку Т и одновременно нажать на секунду любую кнопку одного и того же
радиоуправления;
• Через 10 с, когда светодиодный индикатор радиоуправления включается, отпустить вторую кнопку, удерживая нажатой кнопку Т. После завершения этой операции светодиодные индикаторы быстро
мигают, что указывает на то, что необходимо приблизить радиоуправление-источник;
• Нажать на кнопку дистанционного управления-источника, которую требуется удвоить. Светодиодный индикатор мигает зеленым цветом в течение длительного времени в течение клонирования;
• Отпустить все кнопки, когда светодиодный индикатор отключен;
• Если сигнал был сохранен правильно, при нажатии кнопки Т светодиод радиоуправления GTI2M / GTI4M мигает, что обозначает, что сигнал КЛОНИРОВАН (мигающий зеленый светодиод).
ВНИМАНИЕ: соблюдать положение двух радиокоманд, указанных на рисунке, чтобы правильно выполнить клонирование.
ВНИМАНИЕ: выполняя процедуру СБРОСА (6) или кодированного изменения (4), радиоуправление теряет возможное сохраненное клонирование.
5. СБРОС настроек
Процедура СБРОСа состоит из следующих операций:
• Настройка кода HCS rolling code;
• Восстановление заводского серийного номера;
• Устранение возможных индивидуальных настроек ключа передачи;
• Устранение возможных сохраненных клонирований.
Для восстановления радиоуправления сохраняйте нажатыми кнопки Т1 и Т2. Когда светодиодные индикаторы радиоуправления включаются (10с) отпустить обе кнопки. В течение 2с удерживайте нажатыми
кнопки Т1 и Т2, подождите следующие 10 с, чтобы завершить процедуру восстановления, о чем свидетельствуют 3 мигания светодиодов.
6. Функция скрытой кнопки
Чтобы передать сигнал «скрытой кнопки» нажмите кнопки и Т1 и Т2. Когда светодиодные индикаторы радиоуправления включаются (10с) отпустить обе кнопки. После того, как вы опустили кнопки, нажать в
течение 2 с кнопку Т1, чтобы выполнить передачу сигнала «скрытой кнопки».
7. Сигнал разряженной батареи
После завершения каждой трансмиссии, после отпускания нажатой кнопки, светодиодный индикатор выполняет 3 мигания красного цвета, что обозначает о разряженной батарее.
8. Замена батареи
Для демонтажа или замены батареи выполнить следующее:
Снять накладку крышки батареи при помощи отвертки; Заменить батарею; Закрыть крышку, убедившись,что передатчик работает правильно.
Примечание: Если корпус аккумулятора не плотно закрыт, остановите использование продукта и не допускайте его попадания в руки детей.
Примечание: Использование неправильного типа батареи вызывает риск взрыва. Используйте исключительно указанный тип аккумулятора.
9. Утилизация
В соответствии с директивой 2012/19/EU (WEEE), данное электрическая оборудование не должно утилизироваться вместе с бытовыми отходами. Указанное оборудование должно утилизироваться в
специальном пункте сбора для соответствующей утилизации.
Внимание!
Этот продукт содержит батарею типа «кнопка». Храните новые и использованные батареи в недоступном для детей месте.
! НЕ ИСПОЛЬЗУЙТЕ БАТАРЕЮ ! Если батарея попала внутрь, она может вызвать серьезные ожоги всего за 2 часа, и это приведет к смерти.
В случае подозрения на проглатывание или введение в другие части тела немедленно обратитесь к врачу.

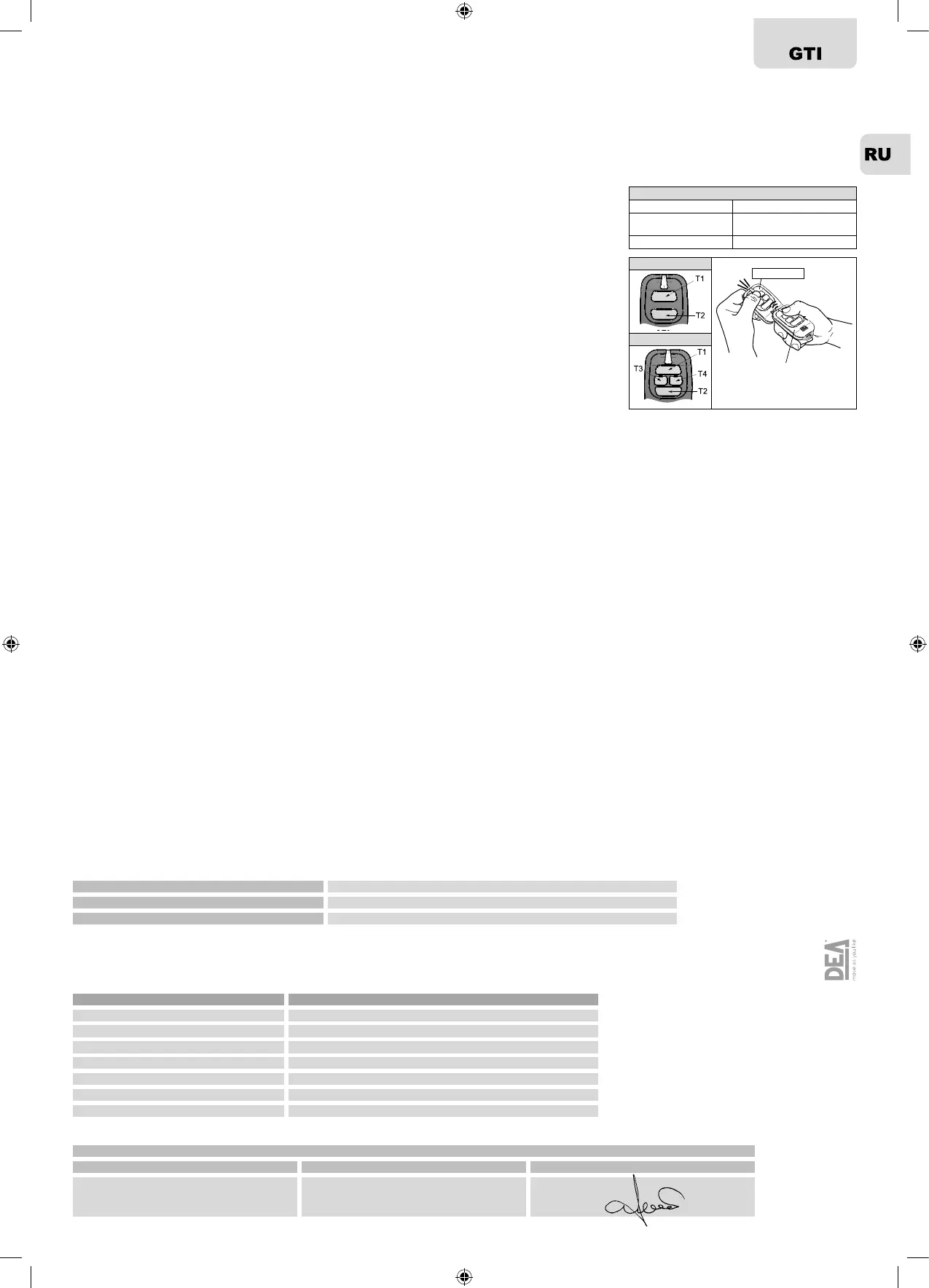

2-Channel
GTI2M or GTI4M
Источник передатчик
4-Channel
Технические характеристики
Питание LITHIUM BATTERY CR2032
Частота передачи (МГц)
433,92 GTI2 - GTI4 - GTI2M - GTI4M)
868 (GTI2/868 - GTI4/868)
Пропускная способность (м) 50-200
I672603 Rev 03 (26-10-18)
DEA SYSTEM S.p.A. Via Della Tecnica, 6 - ITALY - 36013 PIOVENE ROCCHETTE (VI) tel. +39 0445 550789 - fax +39 0445 550265 Internet http://www.deasystem.com - e-mail: deasystem@deasystem.com
