L I V I
Инструкции по эксплуатации и предупреждения
6

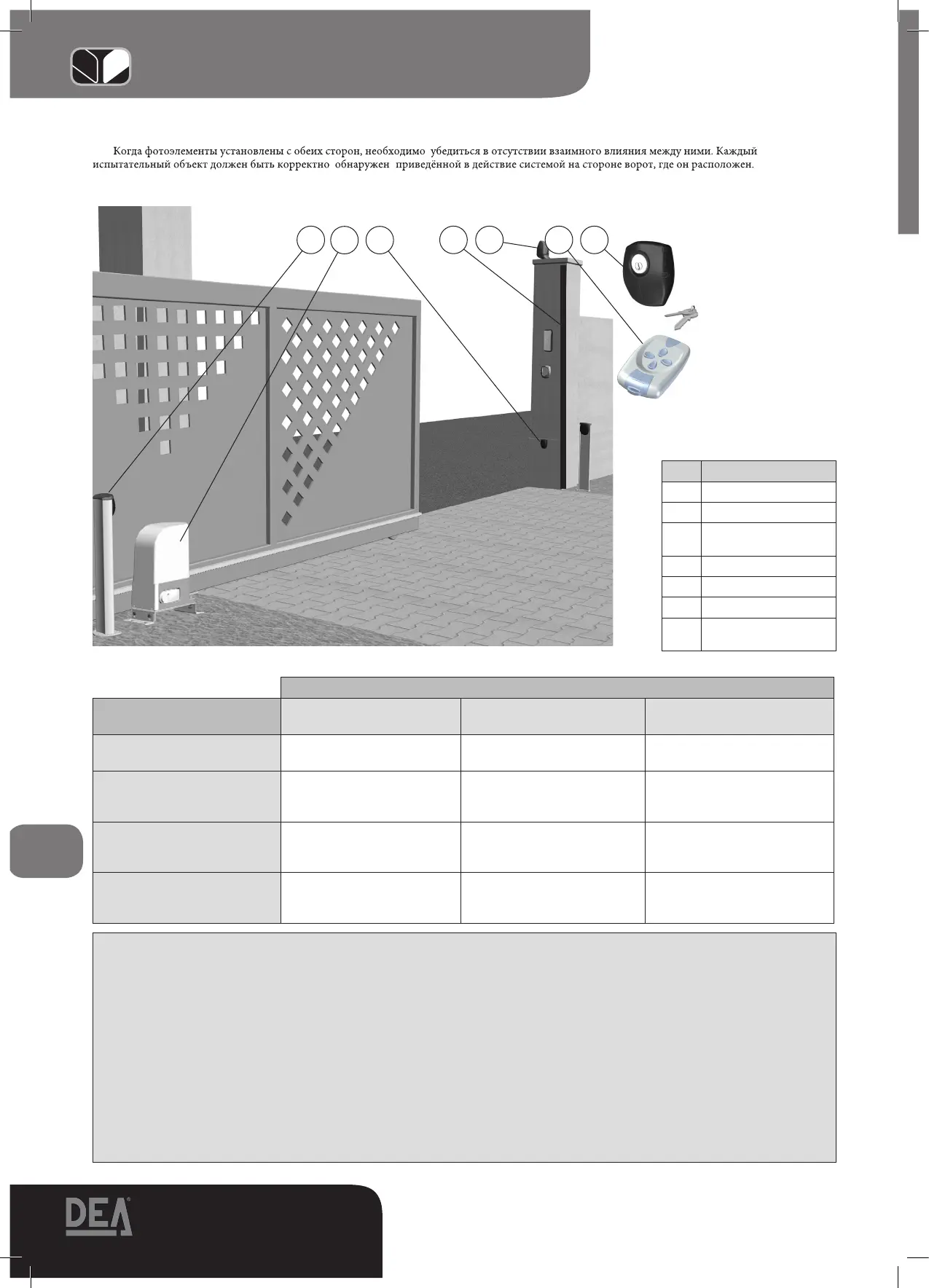

Иллюстрация “ПРИМЕР ТИПОВОГО МОНТАЖА”
ОБЯЗАННОСТИ МОНТАЖНИКА
Помните, что тот, кто торгует и оснащает приводом дверь/ворота становится изготовителем автоматического привода двери/ворот и
должен подготовить и хранить техническую папку, которая должна содержать следующие документы (смотрите приложение V Директивы на
Машины).
•
Общий чертёж автоматической двери/ворот.
•
Схема электрических подсоединений и контуры управления.
•
Анализ риска, включающий:перечень основных требований безопасности , предусмотренных в приложении IДирективы на машины;
перечень присутствующих угроз, создаваемых дверью/воротами и описание приемлемых решений.
•
Храните эти инструкции по эксплуатации;храните инструкции по эксплуатации других компонентов.
•
Подготовьте данные инструкции и общие предупреждения по безопасности (для укомплектования данных инструкций по безопасности )
и передайте копию пользователю.
•
Заполните график технического обслуживания и передайте его копию пользователю.
•
Заполните этикетку или табличку с маркировкой CE и прикрепите её к двери/воротам.
Примечание. Техническая папка должна храниться и по необходимости предоставляться уполномоченным представителям местных органов
власти в течение минимум десяти лет с даты создания автоматической двери/ворот.
Поз.
Наименование
1 Стойка Pilly 60
2 LIVI
3
Фотоэлементы
серии 104 Lux
4
Предохранительная кромка
5
Сигнальная лампа Lumy
6
Пульт дистанц.управления
7
Ключ-переключатель
102 Lux
Таблица “ОПЕРАТИВНОЕ УПРАВЛЕНИЕ”
Цели применения
Тип управления
Информированные пользователи
(частная зона )
Информированные пользователи
(общественная зона)
Неинформированные
пользователи
Управление в присутствии
человека
Управление с помощью
кнопки
Управление с помощью
кнопки с ключом
Управление в присутствии
человека невозможно
Импульсное управление при
видимости двери
Ограничение усилия
или
Наличие детекторов
Ограничение усилия
или
Наличие детекторов
Ограничение усилия и
Фотоэлементы или
Наличие детекторов
Импульсное управление при
отсутствии видимости двери
Ограничение усилия
или
Наличие детекторов
Ограничение усилия и
Фотоэлементы или
Наличие детекторов
Ограничение усилия и
Фотоэлементы или
Наличие детекторов
Автоматическое управление (например,
управление с закрыванием после
установленного времени )
Ограничение усилия и
Фотоэлементы или
Наличие детекторов
Ограничение усилия и
Фотоэлементы или
Наличие детекторов
Ограничение усилия и
Фотоэлементы или
Наличие детекторов
1 4 5 6 7
2 3
Когда фотоэлементы установлены с обеих сторон, необходимо убедиться в отсутствии взаимного влияния между ними. Каждый
испытательный объект должен быть корректно обнаружен приведённой в действие системой на стороне ворот, где он расположен.
