FR-7

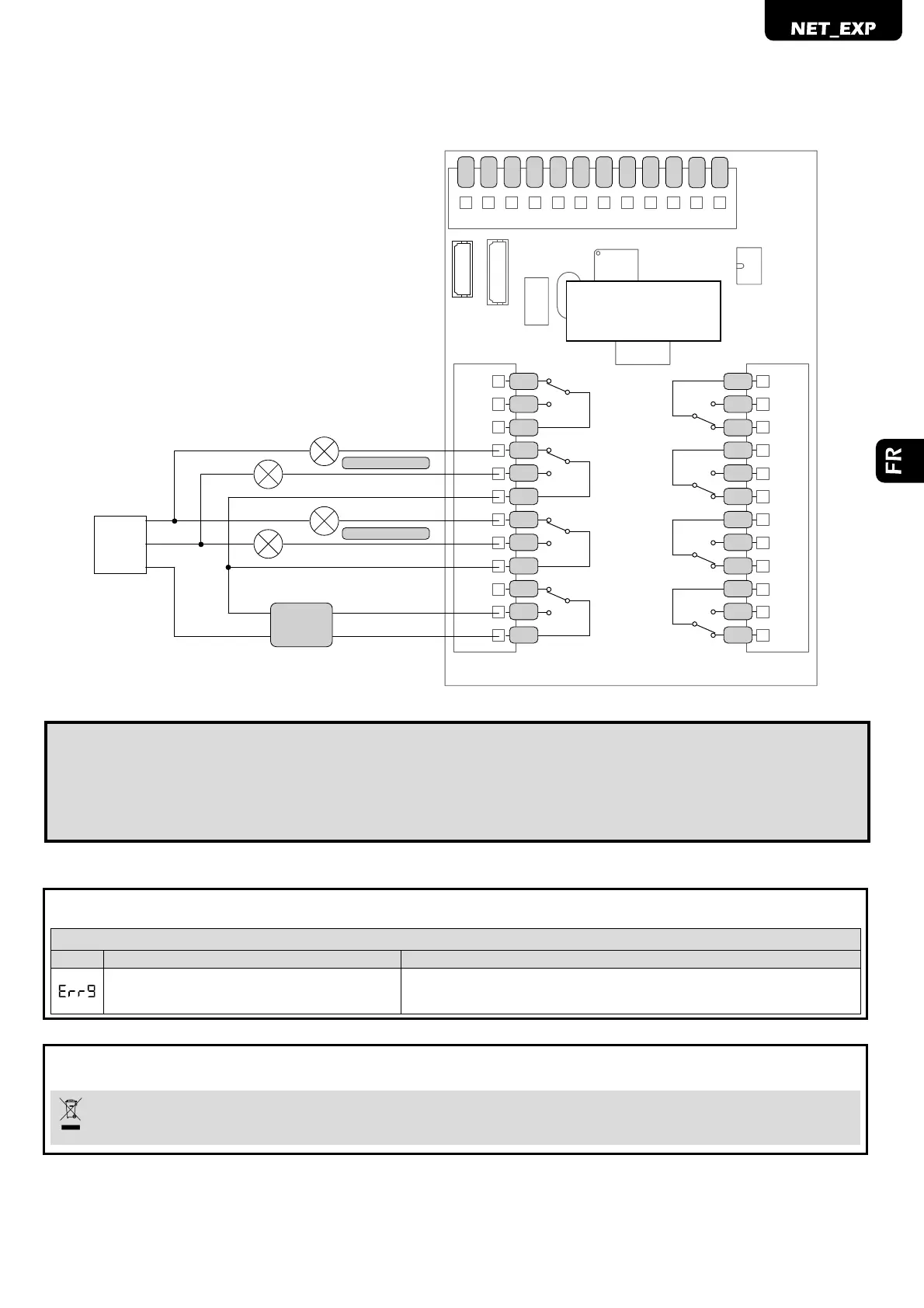

Schéma de câblage pour feu éteint avec portail fermé
COM 1
N.O. 1
N.C. 1
COM 2
N.O. 2
N.C. 2
COM 3
N.O. 3
N.C. 3
COM 4
N.O. 4
N.C. 4
N.C. 8
N.O. 8
COM 8
N.C. 7
N.O. 7
COM 7
N.C. 6
N.O. 6
COM 6
N.C. 5
N.O. 5
COM 5
Verde
Rossa
Verde
Rossa
TRAFFIC_LIGHT_EXT
TRAFFIC_LIGHT_INT
SAS
Output
COM 6
N.C. 6
COM 5
N.C. 5
COM 3
N.C. 3
COM 2
N.O. 2
COM 4
N.C. 4
COM 1
N.O. 1
NET_EXP
+V / ~
-V / ~
8 MESSAGES AFFICHÉS SUR LE DISPLAY
MESSAGES D’ERREUR
Mess. Description
Solutions possibles
Communication avec carte d’extension interrompue.
Vérifi er que le câble de connexion entre la carte d’extension NET_EXP et l’unité de
commande soit correctement branché et dans la bonne position.
9 CESSION DU PRODUIT
ATTENTION Conformément à la Directive 2012/19/CE sur les déchets d’équipements électriques et électroniques (WEEE), ce pro-
duit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce
produit en le renvoyant au point de ramassage local dans votre municipalité, à des fi ns de recyclage.
ATTENTION
En cas d’utilisation de la confi guration de ce schéma de câblage, ne pas oublier de confi gurer les paramètres:
P053=0 / P072=1 (seulement NET24 - NET230)
P072=0 (seulement NET724)
