DE-7
8 AUF DEM DISPLAY ANGEZEIGTE MELDUNGEN
FEHLERMELDUNGEN
Meld:
Beschreibung
Mögliche Lösungen
Kommunikation mit Erweiterungskarte unterbrochen.
NET_EXP und Steuerung auf richtigen anschluss überprüfen. Verbindungskabel
zwischen der Erweiterungskarte
9 DEMONTAGE DES PRODUKTS
ACHTUNG Im Einklang mit der EU-Richtlinie 2012/19/CE über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät
nicht mit dem normalen Hausmüll entsorgt werden. Bitte bringen Sie das Produkt für die entsprechende Entsorgung zu einer lokalen
Gemeinde-Sammelstelle.

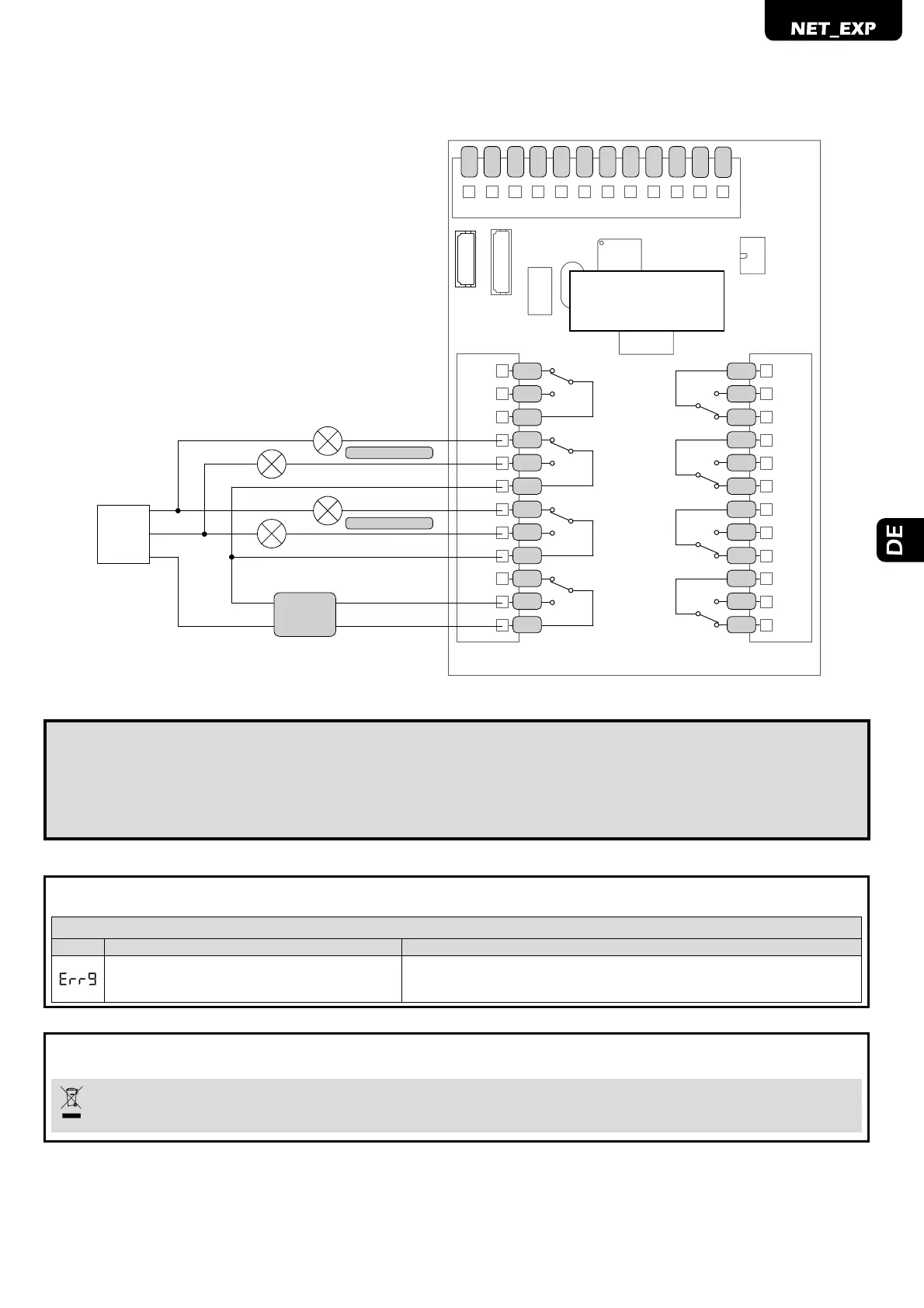

Schaltplan für ausgeschaltete Ampel bei geschlossenem Tor
COM 1
N.O. 1
N.C. 1
COM 2
N.O. 2
N.C. 2
COM 3
N.O. 3
N.C. 3
COM 4
N.O. 4
N.C. 4
N.C. 8
N.O. 8
COM 8
N.C. 7
N.O. 7
COM 7
N.C. 6
N.O. 6
COM 6
N.C. 5
N.O. 5
COM 5
Grün
Rot
Grün
Rot
TRAFFIC_LIGHT_EXT
TRAFFIC_LIGHT_INT
SAS
Output
COM 6
N.C. 6
COM 5
N.C. 5
COM 3
N.C. 3
COM 2
N.O. 2
COM 4
N.C. 4
COM 1
N.O. 1
NET_EXP
+V / ~
-V / ~
ACHTUNG
Wird die Konfi guration des vorliegenden Schaltplans verwendet, nicht vergessen, die Parameter einzugeben:
P053=0 / P072=1 (nur NET24 - NET230)
P072=0 (nur NET724)
