8 MENSAJES VISUALIZADOS EN LA PANTALLA
MENSAJES DE ERROR
Mess. Descripción
Soluciones posibles
Comunicación con tarjeta de expansión interrumpida.
Verifi car que el cable de conexión entre la tarjeta de expansión NET_EXP y la central
de mando esté engancho correctamente y en la posición idónea.
9 DESCARTAR EL PRODUCTO
ATENCIÓN En cumplimiento a la Directiva UE 2012/19/CE sobre los desechos de equipos eléctricos y electrónicos (WEEE), este
producto eléctrico no debe eliminarse como desecho urbano mixto. Hay que eliminar el producto llevándolo al punto de recolección
municipal local para proceder al reciclaje oportuno.

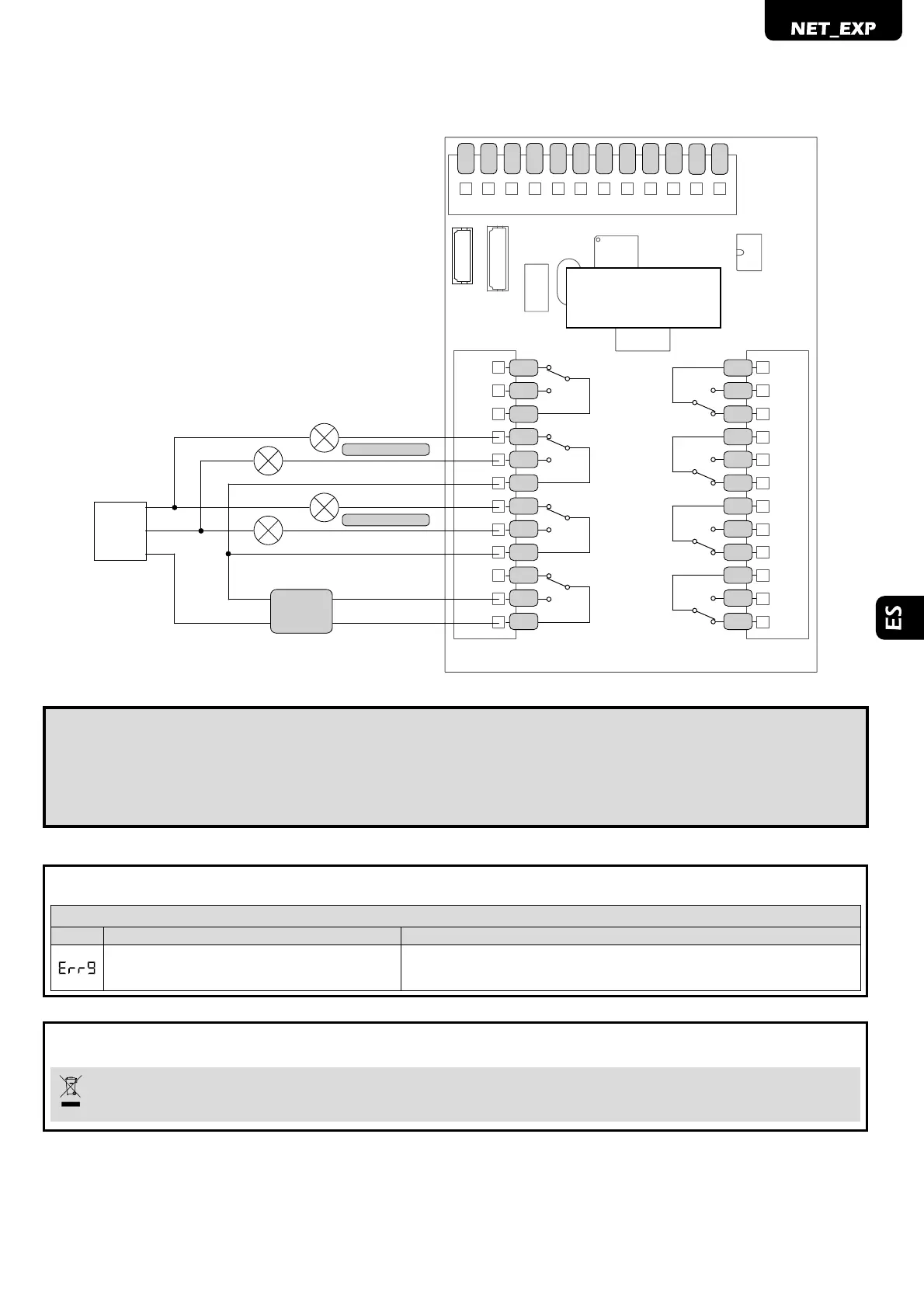

Diagrama de conexión para semáforo apagado con puerta cerrada
COM 1
N.O. 1
N.C. 1
COM 2
N.O. 2
N.C. 2
COM 3
N.O. 3
N.C. 3
COM 4
N.O. 4
N.C. 4
N.C. 8
N.O. 8
COM 8
N.C. 7
N.O. 7
COM 7
N.C. 6
N.O. 6
COM 6
N.C. 5
N.O. 5
COM 5
Verde
Rossa
Verde
Rossa
TRAFFIC_LIGHT_EXT
TRAFFIC_LIGHT_INT
SAS
Output
COM 6
N.C. 6
COM 5
N.C. 5
COM 3
N.C. 3
COM 2
N.O. 2
COM 4
N.C. 4
COM 1
N.O. 1
NET_EXP
+V / ~
-V / ~
ATENCIÓN
Si utiliza la confi guración de este diagrama de conexión, recuerde confi gurar el parámetro:
P053=0 / P072=1 (solamente NET24 - NET230)
P072=0 (solamente NET724)
