PT-7
8 MENSAGENS VISUALIZADAS NO ECRÃ
MENSAGENS DE ERRO
Mess. Descrição
Possíveis soluções
Comunicação com a placa de expansão interrompida.
Verifi que se o cabo de ligação entre a placa de expansão NET_EXP e a central de co-
mando está corretamente engatado e na posição correta.
9 ELIMINAÇÃO DO PRODUTO
ATENÇÃO Em conformidade com a Directiva 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (WEEE),
estes produtos não devem ser eliminados como resíduos sólidos urbanos. Por favor, elimine este produto, levando-o ao seu ponto
de recolha para reciclagem municipal.

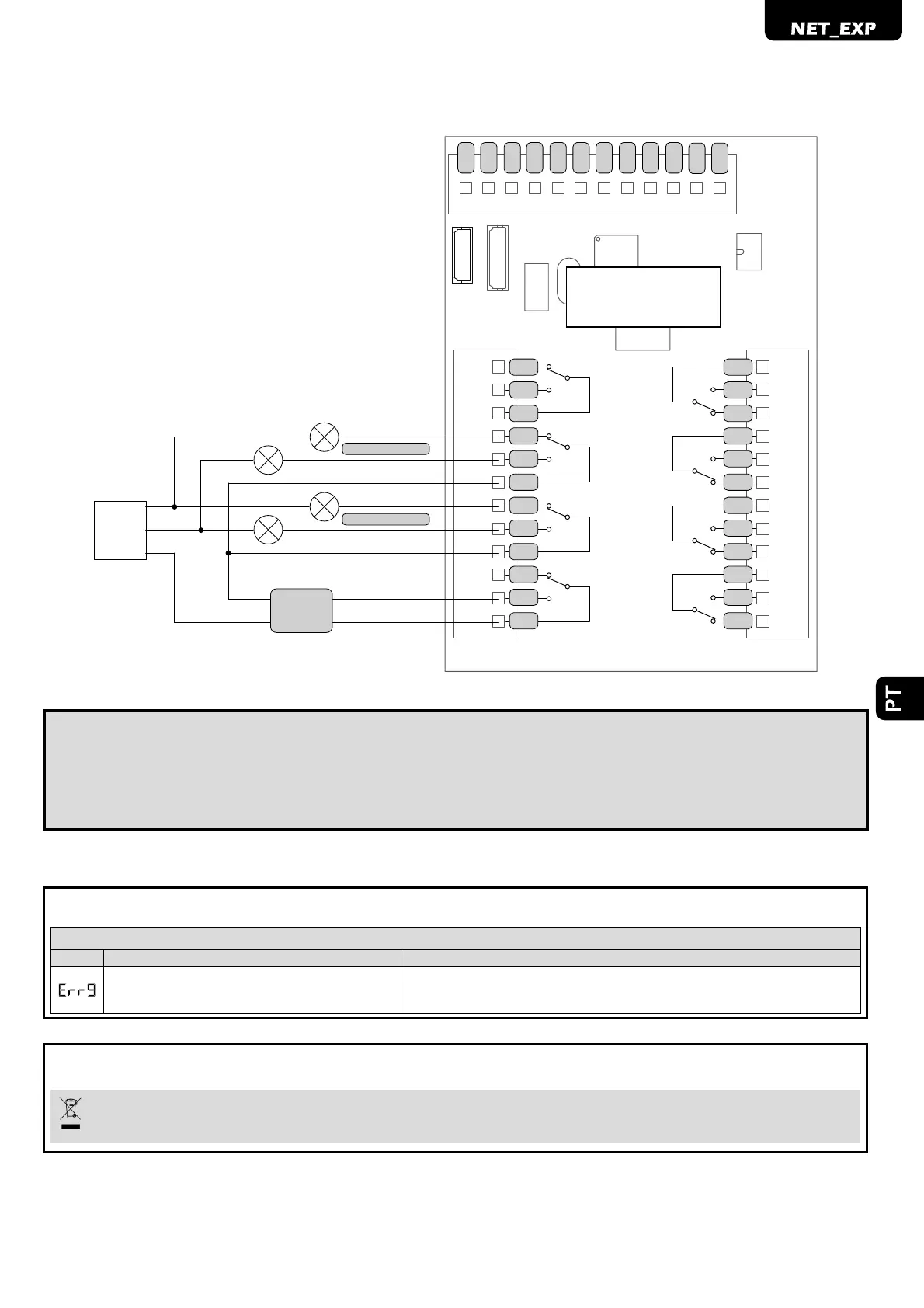

Esquema de ligação para semáforo desligado com portão fechado
COM 1
N.O. 1
N.C. 1
COM 2
N.O. 2
N.C. 2
COM 3
N.O. 3
N.C. 3
COM 4
N.O. 4
N.C. 4
N.C. 8
N.O. 8
COM 8
N.C. 7
N.O. 7
COM 7
N.C. 6
N.O. 6
COM 6
N.C. 5
N.O. 5
COM 5
Verde
Rossa
Verde
Rossa
TRAFFIC_LIGHT_EXT
TRAFFIC_LIGHT_INT
SAS
Output
COM 6
N.C. 6
COM 5
N.C. 5
COM 3
N.C. 3
COM 2
N.O. 2
COM 4
N.C. 4
COM 1
N.O. 1
NET_EXP
+V / ~
-V / ~
ATENÇÃO
Se usar a confi guração deste esquema de ligação, lembre-se de defi nir o parâmetro:
P053=0 / P072=1 (somente NET24 - NET230)
P072=0 (somente NET724)
