PL-7
8 KOMUNIKATY WYŚWIETLONE NA WYŚWIETLACZU
INFORMACJE DOTYCZĄCE BŁĘDÓW
Mess. Opis
Możliwe rozwiązania
Komunikacja z kartą rozszerzenia przerwana.
Sprawdzić czy kabel połączeniowy między kartą rozszerzenia NET_EXP a centralką
sterowniczą jest prawidłowo zaczepiony w odpowiedniej pozycji.
9 USUNIĘCIE PRODUKTU
UWAGA Zgodnie z Dyrektywami UE 2012/19/CE dotyczącymi utylizacji odpadów urządzeń elektrycznych i elektronicznych (WEEE),
ten produkt elektryczny nie może być traktowany jako odpad miejski mieszany. Prosi się o utylizację produktu, zanosząc go do lokal-
nych punktów odbioru odpadów miejskich w celu ich odpowiedniego zagospodarowania.

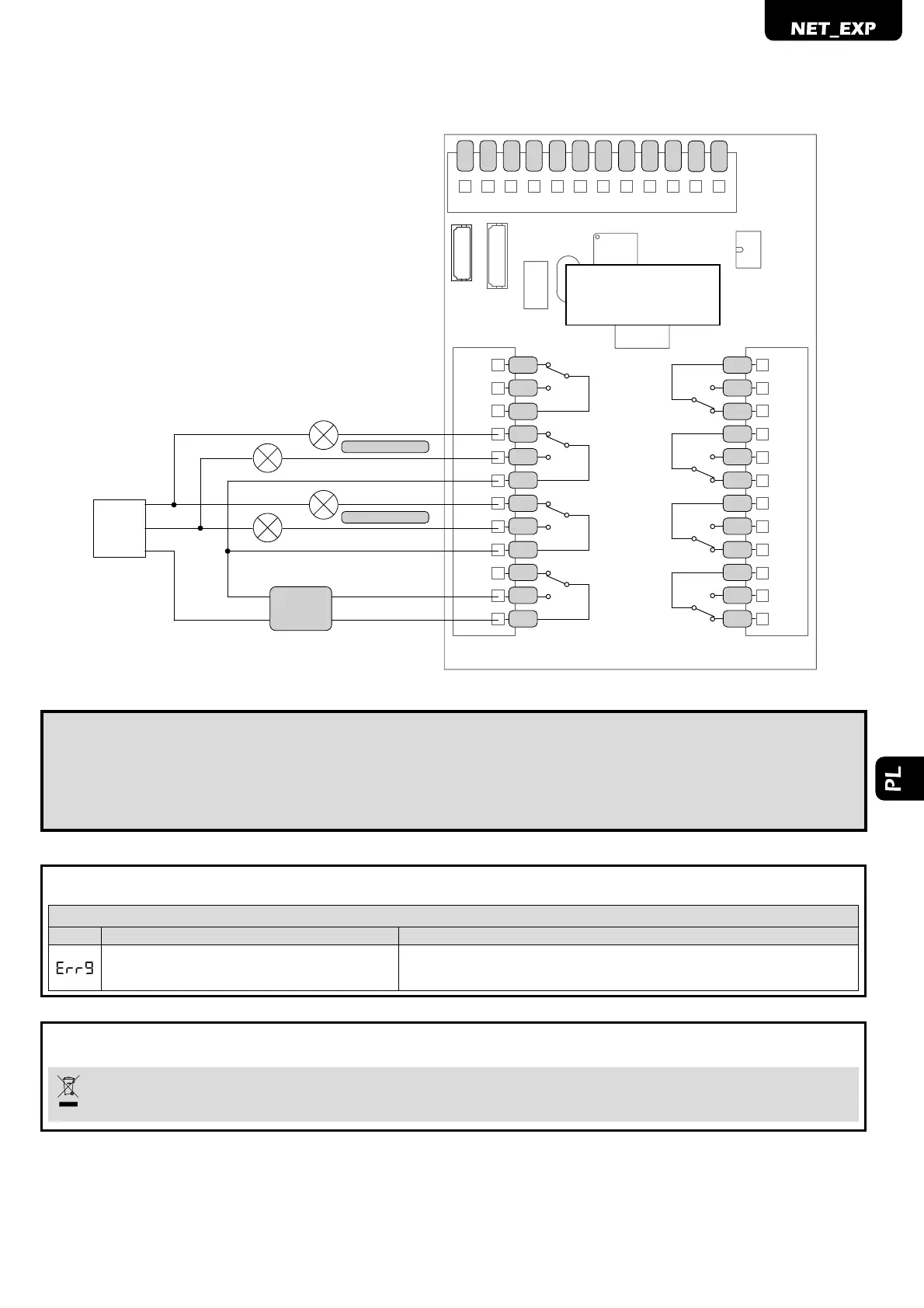

Schemat połączenia dla semafora wyłączonego z zamkniętą bramą
COM 1
N.O. 1
N.C. 1
COM 2
N.O. 2
N.C. 2
COM 3
N.O. 3
N.C. 3
COM 4
N.O. 4
N.C. 4
N.C. 8
N.O. 8
COM 8
N.C. 7
N.O. 7
COM 7
N.C. 6
N.O. 6
COM 6
N.C. 5
N.O. 5
COM 5
Verde
Rossa
Verde
Rossa
TRAFFIC_LIGHT_EXT
TRAFFIC_LIGHT_INT
SAS
Output
COM 6
N.C. 6
COM 5
N.C. 5
COM 3
N.C. 3
COM 2
N.O. 2
COM 4
N.C. 4
COM 1
N.O. 1
NET_EXP
+V / ~
-V / ~
UWAGA
Jeśli używa się konfi guracji niniejszego schematu połączenia, należy pamiętać o ustawieniu parametru:
P053=0 / P072=1 (tylko NET24 - NET230)
P072=0 (tylko NET724)
